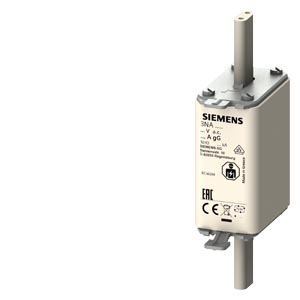

3NA3032 Предохранитель Siemens
Плавкая вставка низковольтная Siemens 3NA3032
Предохранитель Siemens 3NA, низковольтный, GL/GG c неизолированными выступами для монтажа/демонтажа, типоразмер 0, Iном.=125A, Uном.=500В
Применение
Предохранители NH получили очень широкое распространение благодаря своей универсальности. Они применяются в электроустановках административных и жилых зданий, на различных промышленных предприятиях и небольших производствах, а так же в системах энергосбережения и комплектных распределительных устройствах. Предохранители служат для защиты важных участков установок и сооружений.
Защита от неправильной установки
Предполагается, что обслуживание предохранителей NH производится только квалифицированными специалистами. В них не требуется конструктивных мер по защите в случае неправильного выбора номинала предохранителя и от прикосновения к токоведущим частям. В предохранителях NH для обеспечения безопасной замены и отключения электроустановок конструктивные элементы и вспомогательные средства выполнены соответствующим образом.
Предохранители NH производятся в следующих исполнениях:
- gG для защиты кабелей и проводов
- aM для защиты коммутационных аппаратов от короткого замыкания в цепях электродвигателей
- gR или aR для защиты мощных полупроводниковых приборов
- gS: новый класс использования для комбинированныой защиты кабелей и проводов, а также полупроводников
Технические характеристики 3NA3032
LV HRC FUSE LINK GL/GG WITH NON-INSULATED GRIP LUGS WITH FRONT INDICATOR SIZE 0, 125A, AC 500V/DC 440V | |||
версия | |||
Фирменное название продукта | SENTRON | ||
Наименование продукта | Плавкая вставка силового низковольтного предохранителя | ||
Исполнение продукта | |||
Атмосферостойкость | |||
Тип исполнения | |||
Расчетная коммутационная способность Icn | |||
Исполнение цветового индикатора | Лобовой индикатор рабочего состояния | ||
Исполнение коммутационного контакта | нержавеющий, посеребренный | ||
Исполнение плавкой вставки предохранителя | Предохранительная вставка NH | ||
Общие технические данные | |||
Габаритные размеры системы безопасности / согласно DIN EN 60269-1 | NH0 | ||
Эксплуатационный класс вставки предохранителя | gG | ||
Графическая кривая / прямой ток, характеристика | |||
Силовой выключатель / основной тип | 3NA3 | ||
Вид монтажа | |||
Напряжение питания | |||
при переменном токе / расчетное значение | V | 500 | |
при постоянном токе | V | 440 | |
класс защиты | |||
Степень защиты IP | IP20, с подключенными проводами | ||
Степень защиты IP / с лицевой стороны | |||
Коммутационная способность | |||
коммутационная способность по току | |||
при постоянном токе / согласно IEC 60947-2 / расчетное значение | kA | 25 | |
согласно IEC 60947-2 / расчетное значение | kA | 120 | |
рассеивание | |||
Мощность потерь [Вт] | |||
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | W | 10,2 | |
максимальное | |||
Мощность потерь [ВА] / максимальное | |||
электричество | |||
Расчетный ток In / IEC, DIN/VDE / при 40 Cel | A | 118,75 | |
Ток / при переменном токе / расчетное значение | A | 125 | |
Токоограничительная характеристика Nr. / рассеиваемая энергия | |||
появление | |||
Подробнее | |||
Описание продукта | |||
Механическая конструкция | |||
Высота | |||
Ширина | |||
Ширина | |||
примечание | |||
протягиваемой электрической шины / при 1 электрической шине / максимальное | |||
протягиваемой электрической шины / при 2 электрической шине / максимальное | |||
Глубина | |||
Монтажное положение | произвольно, предпочтительно вертикально | ||
вес-нетто | g | 270 | |
условия окружающей среды | |||
Тип конструкции, объяснения | |||
Температура окружающей среды | |||
минимально | °C | -5 | |
максимальное | °C | 40 | |
во время хранения / примечание | Влажность воздуха 90% при 20°C | ||
экологическая категория | от -20 до +50 при относительной влажности 95% | ||
Сертификаты | |||
Сертификат соответствия / в качестве подтверждения соответствия ЕС | |||
Условное обозначение | |||
согласно DIN EN 61346-2 | F | ||
согласно DIN EN 81346-2 | F | ||
| |||
Дополнительная информация | |||
последнее изменение: | 18.07.2016 |
Техническая документация по 3NA3032
- Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC - устройства для защиты, коммутации, измерений и контроля»
язык: RU, страниц: 338, размер: 11.63 Мб - Руководство по конфигурированию/установке «Система продохранителей Fuse Systems Siemens - руководство по конфигурированию»
язык: EN, страниц: 160, размер: 4.46 Мб
