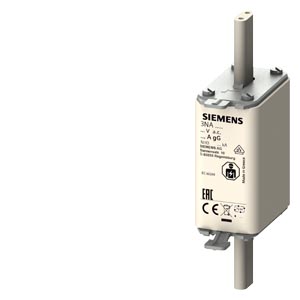

3NA3036 Предохранитель Siemens

Плавкая вставка низковольтная Siemens 3NA3036

Купить 3NA3036 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 3103 руб.

Предохранитель Siemens 3NA, низковольтный, GL/GG c неизолированными выступами для монтажа/демонтажа, типоразмер 0, Iном.=160A, Uном.=500В

Применение

Предохранители NH получили очень широкое распространение благодаря своей универсальности. Они применяются в электроустановках административных и жилых зданий, на различных промышленных предприятиях и небольших производствах, а так же в системах энергосбережения и комплектных распределительных устройствах. Предохранители служат для защиты важных участков установок и сооружений.

Защита от неправильной установки

Предполагается, что обслуживание предохранителей NH производится только квалифицированными специалистами. В них не требуется конструктивных мер по защите в случае неправильного выбора номинала предохранителя и от прикосновения к токоведущим частям. В предохранителях NH для обеспечения безопасной замены и отключения электроустановок конструктивные элементы и вспомогательные средства выполнены соответствующим образом.

Предохранители NH производятся в следующих исполнениях:

gG для защиты кабелей и проводов
aM для защиты коммутационных аппаратов от короткого замыкания в цепях электродвигателей
gR или aR для защиты мощных полупроводниковых приборов
gS: новый класс использования для комбинированныой защиты кабелей и проводов, а также полупроводников

Технические характеристики 3NA3036

вставка предохранителя NH, NH0, In: 160 А, gG, Un AC: 500 В, фронт. индикат., токопроводящие монт. выступы

версия

торговая марка изделия

SENTRON

наименование изделия

Плавкая вставка силового низковольтного предохранителя

исполнение изделия

С ножевыми контактами

исполнение индикатора рабочего состояния

Лобовой индикатор рабочего состояния

исполнение коммутационного контакта

нержавеющий, посеребренный

исполнение плавкой вставки предохранителя

Предохранительная вставка NH

Общие технические данные

типоразмер системы безопасности согласно DIN EN 60269-1

NH0

эксплуатационный класс вставки предохранителя

вид монтажа

токопроводящие монт. выступы

тип напряжения рабочего напряжения

Переменный ток

рабочий ток при переменном токе расчетное значение

160 A

напряжение питания

при переменном токе

500 V

класс защиты

степень защиты IP

IP20, с подключенными проводами

Коммутационная способность

отключающая способность при переменном токе согласно МЭК 60269 расчетное значение

120 kA

отключающая способность при постоянном токе при постоянной времени 10 мс согласно МЭК 60269 расчетное значение

25 kA

рассеивание

мощность потерь [Вт]

13,5 W

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс

14 W

Механическая конструкция

ширина корпуса

30 mm

монтажное положение

произвольно, предпочтительно вертикально

Масса нетто ME

266 g

условия окружающей среды

окружающая температура при эксплуатации

мин.

-5 °C

макс.

40 °C

экологическая категория при хранении

атм. влажность 90% при 20°C

Сертификаты

справочный идентификатор согласно МЭК 81346-2:2009

Разрешения Сертификаты

Environment			General Product Approval
	Environmental Confirmations	Environmental Confirmations
General Product Approval			Test Certificates		Maritime application
Confirmation			Special Test Certificate	Miscellaneous
other
	Confirmation	Miscellaneous
