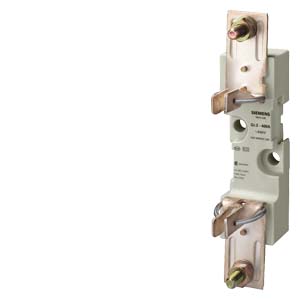

Siemens 3NH3330 предохранитель
ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ Uном.=600В, Iном.=400А, ТИПОРАЗМЕР 2, 1-ПОЛЮСН. ПЛОСКИЙ ЗАЖИМ
Цена: по запросу
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- 3NH Основания (держатели) и силовые аксессуары для плавких вставок
- Siemens 3NH3330 предохранитель
Технические характеристики 3NH3330
|
|
цоколь предохранителя NH разм. 2, 1-пол. 400 А 690 В (1000 В) плоский контакт | |||||||||||||||||||||||||||||||||||||||||||||||||
| версия | ||||||||||||||||||||||||||||||||||||||||||||||||||
| торговая марка изделия | SENTRON | |||||||||||||||||||||||||||||||||||||||||||||||||
| наименование изделия | Системы силовых низковольтных предохранителей | |||||||||||||||||||||||||||||||||||||||||||||||||
| исполнение изделия | Основание NH | |||||||||||||||||||||||||||||||||||||||||||||||||
| исполнение резьбы соединительного болта | M10 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||||||||||||||||||||||||||
| число полюсов | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| типоразмер системы безопасности согласно DIN EN 60269-1 | NH2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| категория применения | без | |||||||||||||||||||||||||||||||||||||||||||||||||
| напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||
| напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● при переменном токе | 690 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● при постоянном токе | 440 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| Подробнее | ||||||||||||||||||||||||||||||||||||||||||||||||||
| компонент изделия откидное устройство | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● при переменном токе расчетное значение | 120 kA | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● при постоянном токе расчетное значение | 25 kA | |||||||||||||||||||||||||||||||||||||||||||||||||
| связи | ||||||||||||||||||||||||||||||||||||||||||||||||||
| поперечное сечение подключаемого провода на рамной клемме | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | 2,5 mm² | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 50 mm² | |||||||||||||||||||||||||||||||||||||||||||||||||
| момент затяжки винта для крепления оборудования макс. | 2,5 N·m | |||||||||||||||||||||||||||||||||||||||||||||||||
| момент затяжки при винтовом зажиме макс. | 38 N·m | |||||||||||||||||||||||||||||||||||||||||||||||||
| исполнение электрического соединения | с подключением плоской шиной | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для главной цепи | плоское соединение | |||||||||||||||||||||||||||||||||||||||||||||||||
| Механическая конструкция | ||||||||||||||||||||||||||||||||||||||||||||||||||
| высота | 227 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| ширина | 49 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| глубина | 90 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| вид креплений | жесткий монтаж | |||||||||||||||||||||||||||||||||||||||||||||||||
| вид креплений втычной монтаж | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| Масса нетто ME | 809 g | |||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 03.04.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
Дата
18.03.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||||||||||||||||||||||||||
Техническая документация по 3NH3330
-
Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC - устройства для защиты, коммутации, измерений и контроля»
язык: RU, размер: 11.63 Мб, страниц: 338 -
Руководство по конфигурированию/установке «Система продохранителей Fuse Systems Siemens - руководство по конфигурированию»
язык: EN, размер: 4.46 Мб, страниц: 160
