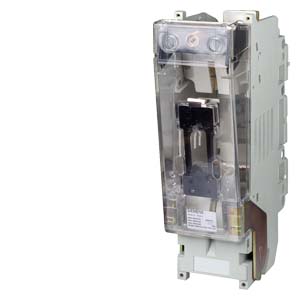

Siemens 3NH7520 предохранитель
ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ С ПОВОРОТНЫМ СЛОТОМ Uном.=660В, Iном.=1250А, ТИПОРАЗМЕР 4, 1-ПОЛЮСН.
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- 3NH Основания (держатели) и силовые аксессуары для плавких вставок
- Siemens 3NH7520 предохранитель
Технические характеристики 3NH7520
|
|
цоколь предохранителя NH разм. 4A, 1-пол., 1250 A, 690 В с плоским контактом | |||||||||||||
| версия | ||||||||||||||
| торговая марка изделия | SENTRON | |||||||||||||
| исполнение изделия | Основания NH с...м механизмом | |||||||||||||
| исполнение резьбы соединительного болта | M16 | |||||||||||||
| Общие технические данные | ||||||||||||||
| число полюсов | 1 | |||||||||||||
| типоразмер системы безопасности согласно DIN EN 60269-1 | NH4a | |||||||||||||
| напряжение питания | ||||||||||||||
| напряжение питания | ||||||||||||||
| ● при переменном токе | 690 V | |||||||||||||
| ● при постоянном токе | 600 V | |||||||||||||
| Подробнее | ||||||||||||||
| компонент изделия откидное устройство | Да | |||||||||||||
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||||||||||||||
| ● при переменном токе расчетное значение | 120 kA | |||||||||||||
| ● при постоянном токе расчетное значение | 25 kA | |||||||||||||
| связи | ||||||||||||||
| поперечное сечение подключаемого провода на рамной клемме | ||||||||||||||
| ● мин. | 2,5 mm² | |||||||||||||
| ● макс. | 50 mm² | |||||||||||||
| момент затяжки при винтовом зажиме макс. | 65 N·m | |||||||||||||
| исполнение электрического соединения | с поворотным механизмом | |||||||||||||
| ● для главной цепи | плоское соединение | |||||||||||||
| Механическая конструкция | ||||||||||||||
| высота | 419 mm | |||||||||||||
| ширина | 116 mm | |||||||||||||
| глубина | 217,5 mm | |||||||||||||
| вид креплений | жесткий монтаж | |||||||||||||
| вид креплений втычной монтаж | Нет | |||||||||||||
| Масса нетто ME | 5,168 kg | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
|
||||||||||||||
| последнее изменение: | 13.06.2025 | |||||||||||||
|
Дата
18.03.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
Техническая документация по 3NH7520
-
Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC - устройства для защиты, коммутации, измерений и контроля»
язык: RU, размер: 11.63 Мб, страниц: 338 -
Руководство по конфигурированию/установке «Система продохранителей Fuse Systems Siemens - руководство по конфигурированию»
язык: EN, размер: 4.46 Мб, страниц: 160
