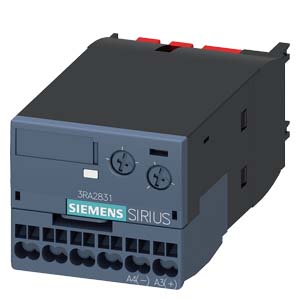

Siemens 3RA2831-2DH10 реле контроля

Name: Siemens 3RA2831-2DH10 реле контроля
Brand: Siemens
Price: 4242 RUB
Availability: InStock

ELECTR. TIMING RELAY ON-DELAY WITH SEMICONDUCTOR OUTPUT 90... 240V AC/DC TIME RANGE 0.05... 100S FOR SNAPPING ONTO THE FRONT, FOR 3RT2 CONTACTORS, S2 SPRING-LOADED TERMINALS

Купить 3RA28312DH10 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 4242 руб.

Технические характеристики 3RA28312DH10

Электронное реле времени с выдержкой времени при срабатывании с полупроводниковым выходом 90–240 В AC/DC Диапазон времени 0,05–100 с Пристегивается на передней панели для контакторов 3RT2, S2, S3 и вспомогательных контакторов 3RH2 S00 пружинная клемма

торговая марка изделия

SIRIUS

наименование изделия

функциональный модуль

наименование типа изделия

3RA28

Общие технические данные

типоразмер контактора комбинируемый корпоративный

S2, S3

компонент изделия полупроводниковый выход

Да

дополнение изделия требуется дистанционное управление

Нет

дополнение изделия опциональный дистанционное управление

Нет

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

испытательное напряжение для испытаний изоляции

1,5 kV

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

4 kV

испытательное напряжение для испытаний импульсным напряжением

4 800 V

потребляемый ток

● при 24 В

24 mA

● при 240 В

7 mA

степень защиты IP для соединительной клеммы

IP20

ударопрочность согласно МЭК 60068-2-27

15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

10 ... 59 Гц: 0,35 мм, 60 ... 150 Гц: 2 g

механический ресурс (циклов) типичный

100 000 000

механический ресурс (циклов)

● с контактором 3R.2 типоразмера S2

5 000 000

● с контактором 3R.2 типоразмера S3

3 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

10 000 000

электрический ресурс (циклов)

● с контактором 3R.2 типоразмера S2

5 000 000

● с контактором 3R.2 типоразмера S3

3 000 000

регулируемое время

0,05 ... 100 s

относительная точность уставки относительно верхнего предела шкалы

15 %

время повторной готовности

50 ms

справочный идентификатор согласно МЭК 81346-2:2009

принцип действия

электронный

относительная воспроизводимость

1 %

влияние окружающей температуры

±1 %

влияние напряжения питания

±1 %

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

95 g

Продуктивная функция

функция изделия соединение звезда - треугольник

Нет

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания 1 при переменном токе

● при 50 Гц

90 ... 240 V

● при 60 Гц

90 ... 240 V

частота оперативного напряжения питания 1

50 ... 60 Hz

оперативное напряжение питания 1 при постоянном токе

90 ... 240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

исполнение ограничителя перенапряжений

с варистором

Переключательная функция

функция коммутации

● с задержкой срабатывания

Да

● с задержкой срабатывания/ безынерционный

Нет

● с проскальзыванием при замыкании

Нет

● с проскальзыванием при замыкании/ безынерционное

Нет

● с задержкой отпускания

Нет

функция коммутации

● мигающий, симметричный, начало отсчета - пауза/ безынерционный

Нет

● мигающий, симметричный, начало отсчета - пауза

Нет

● мигающий, симметричный, начало отсчета - импульс/ безынерционный

Нет

● мигающий, симметричный, начало отсчета - импульс

Нет

● мигающий, асимметричный, начало отсчета - пауза

Нет

● мигающий, асимметричный, начало отсчета - импульс

Нет

функция коммутации

● с постоянной тактовой частотой, начало отсчета - импульс

Нет

● с постоянной тактовой частотой, начало отсчета - пауза

Нет

функция коммутации

● с переменной тактовой частотой, начало отсчета - импульс

Нет

● с переменной тактовой частотой, начало отсчета - пауза

Нет

функция коммутации

● соединение звезда - треугольник с функцией последействия

Нет

● соединение звезда - треугольник

Нет

функция коммутации с сигналом управления

● с дополнительной задержкой срабатывания

Нет

● с проскальзыванием при размыкании

Нет

● с проскальзыванием при размыкании/ безынерционное

Нет

● с задержкой отпускания

Нет

● с задержкой отпускания/ безынерционный

Нет

● с задержкой импульсов

Нет

● с задержкой импульсов/ безынерционный

Нет

● с формированием импульса

Нет

● с формированием импульса/ безынерционный

Нет

● с дополнительной задержкой срабатывания/ мгновенного действия

Нет

● с задержкой срабатывания/ отпускания

Нет

● с задержкой срабатывания/ с задержкой отпускания/ безынерционный

Нет

● с проскальзыванием при замыкании

Нет

● с проскальзыванием при замыкании/ безынерционное

Нет

функция коммутации реле с импульсными контактами с сигналом управления

● перезапускаемый при отключенном сигнале управления/ безынерционный

Нет

● перезапускаемый при включенном сигнале управления

Нет

● перезапускаемый при включенном сигнале управления/ безынерционный

Нет

● перезапускаемый при отключенном сигнале управления

Нет

исполнение соединения цепи управления потенциальный

Да

Вспомогательный контур

число замыкающих контактов

● с задержкой срабатывания

частота коммутации с контактором 3RT2 макс.

2 500 1/h

Цепь главного тока

тип напряжения

AC/DC

Входы/ Выходы

функция изделия

● удерживающий

Нет

Электромагнитная совместимость

устойчивость к электромагнитным помехам согласно МЭК 61812-1

Среда A (промышленая среда)

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ подключение к сети / 1 кВ подключение линии управления

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

8 кВ

Безопасность

категория согласно EN 954-1

нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

тип изоляции

Базовая изоляция

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения для цепи вспомогательного и оперативного тока

пружинный зажим

вид подключаемых сечений проводов

● однопроводной

0,5 ... 4 mm², 2x (0,5 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)

● тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 1,5 mm²)

● для проводов американского калибра (AWG) однопроводной

2x (20 ... 14)

● для проводов американского калибра (AWG) многопроводной

2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,25 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 14

● многопроводной

20 ... 14

Монтаж/ крепление/ размеры

монтажное положение

произвольно (как защита)

вид креплений

втычной

высота

38 mm

ширина

45 mm

глубина

74 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

относительная атмосферная влажность при эксплуатации

0 ... 95 %

Разрешения Сертификаты

Environment	General Product Approval	Maritime application
Environmental Confirmations
Maritime application			other
			Confirmation
