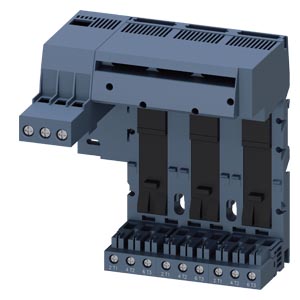

Siemens 3RA6812-8AB коммутационное устройство

Name: Siemens 3RA6812-8AB коммутационное устройство
Brand: Siemens
Price: 20763 RUB
Availability: InStock

МОДУЛЬ ПОДВОДА ПИТАНИЯ, УСТАНОВКА СЛЕВА, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, 3 СЛОТА ДЛЯ КОМПАКТН. ПУСКАТЕЛЕЙ КЛЕММЫ MAX. 25 MM2 / 35 MM2

Купить 3RA68128AB в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 20763 руб.

Технические характеристики 3RA68128AB

Ввод питания слева Подключение основной цепи тока: винтовой зажим 3 разъема для компактных пускателей Клемма подключения макс. 25 мм2/35 мм2

Общие технические данные

торговая марка изделия

SIRIUS

наименование изделия

подвод питания слева

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20; IP20 с рамной клеммой/ крышкой

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем

степень загрязнения

число слотов для компактных пускателей

высота над уровнем моря при высоте над уровнем моря макс.

2 000

окружающая температура

● при транспортировке

°C

-55 ... +80

● при хранении

°C

-55 ... +80

● при эксплуатации

°C

-20 ... +60

вибропрочность

f = 4 … 5,8 Гц; d = 15 мм; f = 5,8 … 500 Гц; a = 2 m/c²; 10 циклов

ударопрочность

Полусинусоида a = 6 м/с² при 10 мс; 3 поз. и 3 нег. импульс по всем осям

справочный идентификатор

● согласно МЭК 81346-2:2009

● согласно DIN EN 61346-2

Цепь главного тока

рабочий ток при переменном токе при 400 В расчетное значение

рабочее напряжение при AC-3 расчетное значение макс.

690

Монтаж/ крепление/ размеры

вид креплений

Винтовое и защёлкивающееся крепление

ширина

180

высота

197

глубина

144

Подсоединения/ клеммы

исполнение электрического соединения для главной цепи

винтовой зажим

исполнение винтового зажима для главных контактов

длина зачистки изоляции для главных контактов

момент затяжки для главных контактов при винтовом зажиме

N·m

3 ... 4,5

вид подключаемых сечений проводов для ввода питания для главных контактов при использовании верхнего клеммного соединения

● однопроводной

2,5 ... 35 мм²

● многопроводной

2,5 ... 35 мм²

● тонкопроволочный с концевой заделкой кабеля

2,5 ... 25 мм²

● тонкопроволочный без концевой заделки кабеля

2,5 ... 25 мм²

вид подключаемых сечений проводов для ввода питания для главных контактов при использовании нижнего клеммного соединения

● однопроводной

2,5 ... 35 мм²

● многопроводной

2,5 ... 35 мм²

● тонкопроволочный с концевой заделкой кабеля

2,5 ... 25 мм²

● тонкопроволочный без концевой заделки кабеля

2,5 ... 25 мм²

вид подключаемых сечений проводов для ввода питания для главных контактов при использовании обоих клеммных соединений

● однопроводной

2 x (2,5 ... 25 мм²)

● многопроводной

2 x (2,5 ... 25 мм²)

● тонкопроволочный с концевой заделкой кабеля

2 x (2,5 ... 16 мм²)

● тонкопроволочный без концевой заделки кабеля

2 x (2,5 ... 16 мм²)

вид подключаемых сечений проводов для проводов американского калибра (AWG)

● для ввода питания для главных контактов при использовании верхнего клеммного соединения

12 ... 2

● для ввода питания для главных контактов при использовании нижнего клеммного соединения

12 ... 2

● для ввода питания для главных контактов при использовании обоих клеммных соединений

2 x (16 ... 2)

● для главных контактов для отвода со стороны нагрузки

2 x (16 ... 10), 1 x (16 ... 8)

Сертификаты/ допуски к эксплуатации

General Product Approval				EMV	Test Certificates
					Type Test Certificates/Test Report
Maritime application	other		Environment
		Confirmation	Environmental Confirmations

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026
