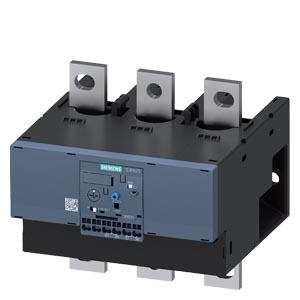

Siemens 3RB2066-1MF2 защитное устройство

Name: Siemens 3RB2066-1MF2 защитное устройство
Brand: Siemens
Price: 32106 RUB
Availability: InStock

РЕЛЕ ПЕРЕГРУЗКИ 160...630 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S10/S12, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ. ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Купить 3RB20661MF2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 32106 руб.

Технические характеристики 3RB20661MF2

Реле перегрузки 160–630 A для защиты двигателя Типоразмер S10/S12, класс 1 НЗ Для установки на контакторах/автономной установки Главная цепь: шинное соед. Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс

торговая марка изделия

SIRIUS

наименование изделия

электронное реле перегрузки

наименование типа изделия

3RB2

Общие технические данные

типоразмер реле перегрузки

S10, S12

типоразмер контактора комбинируемый корпоративный

S10, S12

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

1 000 V

выдерживаемое импульсное напряжение расчетное значение

8 kV

макс. допустимое напряжение для безопасного разъединения

● в сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями

300 V

● в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями

300 V

● в сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью

600 V

● в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью

690 V

ударопрочность

15 г / 11 мсек

● согласно МЭК 60068-2-27

15 г / 11 мсек; Сигнальный контакт 97 / 98 в положении "Сработал": 8g / 11 ms

вибропрочность

1 … 6 Гц, 15 мм; 6 … 500 Гц, 20 м/с²; 10 циклов

тепловой ток

630 A

время повторной готовности после расцепления тока перегрузки

● при автоматическом сбросе типичный

3 min

● при дистанционном сбросе

0 min

● при ручном сбросе

0 min

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

07/01/2006

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

1,82 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

температурная компенсация

-25 ... +60 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

160 ... 630 A

рабочее напряжение

● расчетное значение

1 000 V

● при AC-3e расчетное значение макс.

1 000 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

630 A

рабочий ток при AC-3e при 400 В расчетное значение

630 A

рабочая мощность

● для трехфазного двигателя при 400 В при 50 Гц

90 ... 355 kW

● для трехфазных двигателей при 500 В при 50 Гц

132 ... 400 kW

● для трехфазных двигателей при 690 В при 50 Гц

160 ... 560 kW

Вспомогательный контур

исполнение вспомогательного выключателя

встроенный

число размыкающих контактов для вспомогательных контактов

● примечание

для отключения контактора

число замыкающих контактов для вспомогательных контактов

● примечание

для сообщения "сработал"

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

4 A

● при 110 В

4 A

● при 120 В

4 A

● при 125 В

4 A

● при 230 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

2 A

● при 60 В

0,55 A

● при 110 В

0,3 A

● при 125 В

0,3 A

● при 220 В

0,11 A

Функция защиты/ контроля

класс срабатывания

CLASS 10E

исполнение расцепителя тока перегрузки

электронное

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

630 A

● при 600 В расчетное значение

630 A

нагрузочная способность контакта вспомогательных контактов согласно UL

B600 / R300

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 800 A, Class L: 1600 A

— при типе координации 2 требуется

gG: 630 A

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 6 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Установка контакторов / отдельный перечень

высота

119 mm

ширина

120 mm

глубина

155 mm

необходимое расстояние

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

6 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

6 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

● для главной цепи

шинный зажим

● для цепи вспомогательного и оперативного тока

пружинный зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,25 ... 1,5 мм²)

— однопроводной или многопроводной

2x (0,25 ... 1,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (24 ... 16)

момент затяжки

● для главных контактов при винтовом зажиме

20 ... 22 N·m

исполнение резьбы соединительного болта

● для главных контактов

M10

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00; IP20 с рамной клеммой/ крышкой

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди при использовании рамной клеммы/ крышки

Связь/ протокол

тип источника питания по шлюзу IO-Link Master

Нет

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ (провод-земля), соответствует классу резкости 3

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ (провод-земля), соответствует классу резкости 3

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1 кГц

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Индикация

исполнение индикатора для коммутационного положения

Заслонка

Разрешения Сертификаты

Environment	General Product Approval	EMV	For use in hazardous locations
Environmental Confirmations
Maritime application		other
		Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026

Техническая документация по 3RB2066-1MF2

Каталог продукции «Реле перегрузки Siemens 3RU, 3RB. Общая информация»
язык: RU, размер: 10.62 Мб, страниц: 67
