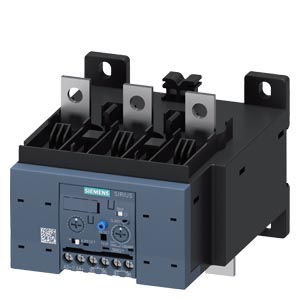

Электронное реле перегрузки Siemens 3RB2153-4FC2
Реле сименс 3RB21534FC2
РЕЛЕ ПЕРЕГРУЗКИ 50...200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 5...30, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ВИНТ. ПОДСОЕДИНЕНИЕ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС, ВСТРОЕННАЯ ЗАЩИТА ЗАМЫК.НА ЗЕМЛЮ
Для защиты двигателей с нормальным и тяжелым пуском, до 630 А, были разработаны электронные реле перегрузки Siemens 3RB20 и 3RB21 со встроенным блоком питания для токозависимой защиты. Электронные реле перегрузки Сименс разработаны для предотвращения температурных перенапряжений из-за перегрузки, обрыва линейного провода или несимметричной нагрузки по фазам. К увеличению тока потребляемого электродвигателем, выше установленного номинального тока двигателя приводит обрыв линейного провода, перегрузка или несимметричная нагрузка по фазам. С помощью встроенного трансформатора тока электронное реле производит определение возникшего превышения тока. Электронная часть реле производит обработку полученного значения и при необходимости выдает сигнал на дополнительные контакты. Вспомогательные контакты отключают нагрузку с помощью контактора. Время отключения сохраняется в виде стабильной характеристики расцепления и отключения зависит от отношения тока расцепления к установленному току Ie.
Так же электронное реле перегрузки 3RB21 имеет встроенную защиту от замыкания на землю (защита не работает при совместной работе с контакторной сборкой для пуска переключением со звезды на треугольник). Это обеспечивает защиту от замыканий на землю через высокое сопротивление, возникающих из-за, повышенной влажности, возникновения конденсата, повреждения изоляции и т.д.
Технические характеристики 3RB21534FC2
| | OVERLOAD RELAY 50...200 A FOR MOTOR PROTECTION SIZE S6, CLASS 5...30 MOUNT. ONTO CONT./ STAND-ALONE MAIN CIRCUIT: BAR CONNECTION AUX. CIRCUIT: SCREW CONNECTION MANUAL-AUTOMATIC-RESET INT. EARTH FAULT DETECTION | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | электронное реле перегрузки | |
| Общие технические данные: | ||
| Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | S6 | |
| Мощность потерь [Вт] всего типовое | 0,05 W | |
| Напряжение изоляции | ||
| при степени загрязнения 3 расчетное значение | 1 000 V | |
| Прочность по отношению к импульсному напряжению расчетное значение | 8 kV | |
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| Стойкость к шоку | 15г / 11 мсек | |
| Тип взрывозащиты | PTB 06 ATEX 3001 Ex II (2) GD | |
| Условное обозначение согласно DIN EN 81346-2 | F | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время хранения | ||
| во время транспортировки | -40 ... +80 °C | |
| Относительная влажность воздуха во время эксплуатации | 95 % | |
| Цепь главного тока: | ||
| Число полюсов для главной электрической цепи | 3 | |
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | 50 ... 200 A | |
| рабочее напряжение | ||
| при AC-3 расчетное значение максимальное | 1 000 V | |
| Вспомогательный контур: | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | 1 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | 1 | |
| Количество переключающих контактов | ||
| для вспомогательных контактов | 0 | |
| Рабочий ток вспомогательных контактов при AC-15 | ||
| при 24 В | 4 A | |
| при 110 В | 4 A | |
| при 120 В | 4 A | |
| при 125 В | 4 A | |
| при 230 В | 3 A | |
| Рабочий ток вспомогательных контактв при DC-13 | ||
| при 24 В | 2 A | |
| при 60 В | 0,55 A | |
| при 110 В | 0,3 A | |
| при 125 В | 0,3 A | |
| защита от коротких замыканий | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gG: 6 A | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Вид крепления | прямой монтаж / отдельная установка | |
| Высота | 119 m | |
| Ширина | 120 m | |
| Глубина | 155 m | |
| соблюдаемое расстояние | ||
| при рядном монтаже | ||
| — спереди | 0 m | |
| — сзади | 0 m | |
| — сверху | 0 m | |
| — снизу | 0 m | |
| — сбоку | 0 m | |
| до заземленных частей | ||
| — спереди | 0 m | |
| — сзади | 0 m | |
| — сверху | 0 m | |
| — сбоку | 6 m | |
| — снизу | 0 m | |
| до находящихся под напряжением частей | ||
| — спереди | 0 m | |
| — сзади | 0 m | |
| — сверху | 0 m | |
| — снизу | 0 m | |
| — сбоку | 6 m | |
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | да | |
| Исполнение электрического подключения | ||
| для главной электрической цепи | шинный зажим | |
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — однопроводный | 0,5 ... 4 мм, 2x (0,5 ... 2,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 14) | |
| Электромагнитная совместимость: | ||
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | |
| Электростатическая разрядка согласно IEC 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 07.07.2016 | |
Техническая документация по 3RB2153-4FC2
- Каталог продукции «Реле перегрузки Siemens 3RU, 3RB. Общая информация»
язык: RU, страниц: 67, размер: 10.62 Мб
