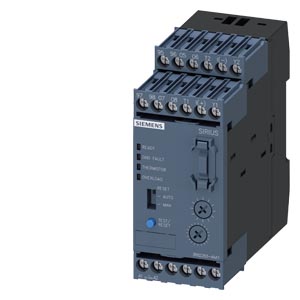

Siemens 3RB2283-4AA1 защитное устройство

Name: Siemens 3RB2283-4AA1 защитное устройство
Brand: Siemens
Price: 19023 RUB
Availability: InStock

БАЗОВЫЙ МОДУЛЬ ЭЛЕКТРОННОГО РЕЛЕ ПЕРЕГРУЗКИ 3RB22/23, ТИПОРАЗМЕР S00...S12, КЛАСС 5.. .30, РАЗДЕЛЬНЫЙ МОНТАЖ, ВСПОМ. ЦЕПИ: ВИНТ. КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Купить 3RB22834AA1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 19023 руб.

Технические характеристики 3RB22834AA1

Блок обработки полной защиты двигателя (моностабильный) Типоразмер S00–S12, класс 5–30 отдельный монтаж Главная цепь: -- Вспомогательная цепь: винтовое соед. Ручной/автоматический сброс

торговая марка изделия

SIRIUS

наименование изделия

электронное реле перегрузки

наименование типа изделия

3RB22

Общие технические данные

типоразмер реле перегрузки

S00 ... S12

типоразмер контактора комбинируемый корпоративный

S00 ... S12

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии

0,5 W

● на каждый полюс

0,17 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

300 V

выдерживаемое импульсное напряжение расчетное значение

4 kV

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/28/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol CAS-No. 79-94-7

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

0,268 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

относительная атмосферная влажность при эксплуатации

100 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

0,3 ... 630 A

рабочий ток расчетное значение

630 A

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

6 A

● при 110 В

6 A

● при 120 В

6 A

● при 125 В

6 A

● при 230 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

2 A

● при 60 В

0,55 A

● при 110 В

0,3 A

● при 125 В

0,3 A

● при 220 В

0,2 A

Функция защиты/ контроля

класс срабатывания

CLASS 5, 10, 20 и 30 регулируется

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gL/gG: 6 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

отдельная установка

высота

111 mm

ширина

45 mm

глубина

95 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

6 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

6 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

● для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● для вспомогательных контактов

— тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 мм², 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (24 ... 16)

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

Environment	General Product Approval	EMV	For use in hazardous locations
Environmental Confirmations
For use in hazardous locations	Maritime application	other
Miscellaneous		Confirmation
