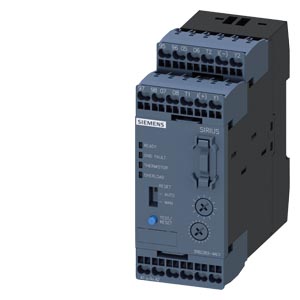

Siemens 3RB2383-4AC1 защитное устройство

Name: Siemens 3RB2383-4AC1 защитное устройство
Brand: Siemens
Price: 25674 RUB
Availability: InStock

БАЗОВЫЙ МОДУЛЬ ЭЛЕКТРОННОГО РЕЛЕ ПЕРЕГРУЗКИ 3RB22/23, ТИПОРАЗМЕР S00...S12, КЛАСС 5.. .30, РАЗДЕЛЬНЫЙ МОНТАЖ, ВСПОМ. ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС

Купить 3RB23834AC1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 25674 руб.

Технические характеристики 3RB23834AC1

Блок обработки Полная защита электродвигателя (бистабильный) Типоразмер S00–S12, класс 5–30 отдельный монтаж Главная цепь: -- Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс

торговая марка изделия

SIRIUS

наименование изделия

электронное реле перегрузки

наименование типа изделия

3RB23

Общие технические данные

типоразмер реле перегрузки

S00 ... S12

типоразмер контактора комбинируемый корпоративный

S00 ... S12

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии

0,5 W

● на каждый полюс

0,17 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

300 V

выдерживаемое импульсное напряжение расчетное значение

4 kV

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

07/01/2006

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol CAS-No. 79-94-7

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

0,257 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

относительная атмосферная влажность при эксплуатации

100 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

0,3 ... 630 A

рабочий ток расчетное значение

630 A

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

6 A

● при 110 В

6 A

● при 120 В

6 A

● при 125 В

6 A

● при 230 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

2 A

● при 60 В

0,55 A

● при 110 В

0,3 A

● при 125 В

0,3 A

● при 220 В

0,2 A

Функция защиты/ контроля

класс срабатывания

CLASS 5, 10, 20 и 30 регулируется

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gL/gG: 6 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

отдельная установка

высота

111 mm

ширина

45 mm

глубина

95 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

6 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

6 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

● для цепи вспомогательного и оперативного тока

пружинный зажим

вид подключаемых сечений проводов

● для вспомогательных контактов

— тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (24 ... 16)

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
EMV		Test Certificates		Maritime application
		Type Test Certificates/Test Report	Special Test Certificate
Maritime application	other
		Confirmation
