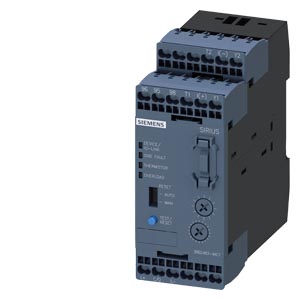

Siemens 3RB2483-4AC1 защитное устройство

Name: Siemens 3RB2483-4AC1 защитное устройство
Brand: Siemens
Price: 32930 RUB
Availability: InStock

БАЗОВЫЙ МОДУЛЬ ЭЛЕКТРОННОГО РЕЛЕ ПЕРЕГРУЗКИ (МОНОМТАБИЛЬНЫЙ) С IO-LINK ТИПОРАЗМЕР S00...S12, КЛАСС 5.. .30 ОТДЕЛЬНАЯ УСТАНОВКА, ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТО СБРОС

Купить 3RB24834AC1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 32930 руб.

Технические характеристики 3RB24834AC1

Блок обработки Полная защита электродвигателя (моностабильный) для IO-LINK Типоразмер S00–S12, класс 5–30 отдельный монтаж Главная цепь: -- Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс

торговая марка изделия

SIRIUS

наименование изделия

электронное реле перегрузки для IO-Link

наименование типа изделия

3RB24

Общие технические данные

типоразмер реле перегрузки

S00 ... S12

типоразмер контактора комбинируемый корпоративный

S00 ... S12

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии

0,5 W

● на каждый полюс

0,17 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

300 V

выдерживаемое импульсное напряжение расчетное значение

4 kV

ударопрочность согласно МЭК 60068-2-27

15 г / 11 мсек

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/28/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,261 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

относительная атмосферная влажность при эксплуатации

100 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

0,3 ... 630 A

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

630 A

Вспомогательный контур

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

6 A

● при 125 В

6 A

● при 230 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

2 A

● при 60 В

0,55 A

● при 125 В

0,3 A

● при 220 В

0,2 A

Функция защиты/ контроля

класс срабатывания

CLASS 5, 10, 20 и 30 регулируется

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

B300 / R300

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 6 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

отдельная установка

высота

113 mm

ширина

45 mm

глубина

95 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

6 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

6 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

● для цепи вспомогательного и оперативного тока

пружинный зажим

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

1x (0,25 ... 1,5 мм²), 2x (0,25 ... 1,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,25 ... 1,5 мм²), 2x (0,25 ... 1,5 мм²)

— тонкопроволочный без концевой заделки кабеля

1x (0,25 ... 1,5 мм²), 2x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

1x (24 ... 16), 2x (24 ... 16)

Безопасность

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

2 310 FIT

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

Environment	General Product Approval	EMV
Environmental Confirmations
For use in hazardous locations	other
	Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026
