Siemens 3RB3026-1QB0 защитное устройство

Name: Siemens 3RB3026-1QB0 защитное устройство
Brand: Siemens
Price: 6512 RUB
Availability: InStock

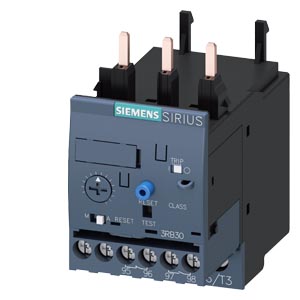

РЕЛЕ ПЕРЕГРУЗКИ 6...25 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 10, МОНТАЖ НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ВИНТОВЫЕ ЗАЖИМЫ, РУЧНОЙ-АВТО СБРОС

Купить 3RB30261QB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 6512 руб.

Технические характеристики 3RB30261QB0

Реле перегрузки 6–25 А электронн. для защиты двигателя Типоразмер S0, класс 1 НЗ Для установки на контакторах Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс

торговая марка изделия

SIRIUS

наименование изделия

электронное реле перегрузки

наименование типа изделия

3RB3

Общие технические данные

типоразмер реле перегрузки

типоразмер контактора комбинируемый корпоративный

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии

1,2 W

● на каждый полюс

0,4 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● в сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями

300 V

● в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями

300 V

● в сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью

600 V

● в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью

690 V

ударопрочность

15 г / 11 мсек

● согласно МЭК 60068-2-27

15 г / 11 мсек; Сигнальный контакт 97 / 98 в положении "Сработал": 9g / 11 ms

вибропрочность

1 … 6 Гц, 15 мм; 6 … 500 Гц, 20 м/с²; 10 циклов

тепловой ток

25 A

время повторной готовности после расцепления тока перегрузки

● при автоматическом сбросе типичный

3 min

● при дистанционном сбросе

0 min

● при ручном сбросе

0 min

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,254 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

температурная компенсация

-25 ... +60 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

6 ... 25 A

рабочее напряжение

● расчетное значение

690 V

● при AC-3e расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

25 A

рабочий ток при AC-3e при 400 В расчетное значение

25 A

рабочая мощность

● для трехфазного двигателя при 400 В при 50 Гц

3 ... 11 kW

● для трехфазных двигателей при 500 В при 50 Гц

4 ... 15 kW

● для трехфазных двигателей при 690 В при 50 Гц

5,5 ... 22 kW

Вспомогательный контур

исполнение вспомогательного выключателя

встроенный

число размыкающих контактов для вспомогательных контактов

● примечание

для отключения контактора

число замыкающих контактов для вспомогательных контактов

● примечание

для сообщения "сработал"

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

4 A

● при 110 В

4 A

● при 120 В

4 A

● при 125 В

4 A

● при 230 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

2 A

● при 60 В

0,55 A

● при 110 В

0,3 A

● при 125 В

0,3 A

● при 220 В

0,11 A

Функция защиты/ контроля

класс срабатывания

CLASS 10E

исполнение расцепителя тока перегрузки

электронное

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

25 A

● при 600 В расчетное значение

25 A

нагрузочная способность контакта вспомогательных контактов согласно UL

B600 / R300

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 125 A, RK5: 100 A

— при типе координации 2 требуется

gG: 63 A, J: 100 A

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 6 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Установка контакторов

высота

87 mm

ширина

45 mm

глубина

84 mm

необходимое расстояние

● до заземленных компонентов

— вперед

6 mm

— назад

0 mm

— вверх

6 mm

— вбок

6 mm

— вниз

6 mm

● до компонентов, находящихся под напряжением

— вперед

6 mm

— назад

0 mm

— вверх

6 mm

— вниз

6 mm

— вбок

6 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов для главных контактов

● однопроводной

2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)

● многопроводной

2x 10 mm²

● однопроводной или многопроводной

1x (1 ... 10 мм²), 2x (1 ... 10 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (1 ... 6 мм²), 2 x (1 ... 6 мм²), 1x 10 мм²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)

— однопроводной или многопроводной

1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

1x (20 ... 14), 2x (20 ... 14)

момент затяжки

● для главных контактов при винтовом зажиме

2 ... 2,5 N·m

● для вспомогательных контактов при винтовом зажиме

0,8 ... 1,2 N·m

исполнение стержня отвертки

Диаметр от 5 до 6 мм

размер шлица отвертки

Pozidriv Gr. 2

исполнение резьбы соединительного болта

● для главных контактов

● вспомогательных и управляющих контактов

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Связь/ протокол

тип источника питания по шлюзу IO-Link Master

Нет

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ (провод-земля), соответствует классу резкости 3

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ (провод-земля), соответствует классу резкости 3

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1 кГц

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Индикация

исполнение индикатора для коммутационного положения

Заслонка

Разрешения Сертификаты

Environment	General Product Approval	EMV	For use in hazardous locations
Environmental Confirmations
Maritime application		other
		Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026

Техническая документация по 3RB3026-1QB0

Каталог продукции «Реле перегрузки Siemens 3RU, 3RB. Общая информация»
язык: RU, размер: 10.62 Мб, страниц: 67
