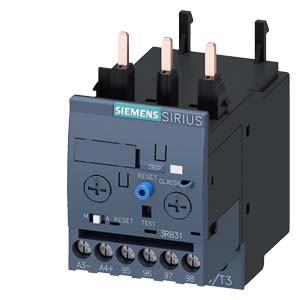

Siemens 3RB3123-4QB0 защитное устройство

Name: Siemens 3RB3123-4QB0 защитное устройство
Brand: Siemens
Price: 11070 RUB
Availability: InStock

РЕЛЕ ПЕРЕГРУЗКИ 6...25 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 5...30, МОНТАЖ НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ВИНТОВЫЕ ЗАЖИМЫ, РУЧНОЙ-АВТО СБРОС, ОПРЕДЕЛЕНИЕ ЗАМЫКАНИЯ НА ЗЕМЛЮ

Купить 3RB31234QB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 11070 руб.

Технические характеристики 3RB31234QB0

Реле перегрузки 6–25 А электронн. для защиты двигателя Типоразмер S0, класс 5–30 Для установки на контакторах Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс Внутреннее обнаружение замыкания на землю

торговая марка изделия

SIRIUS

наименование изделия

электронное реле перегрузки

наименование типа изделия

3RB3

Общие технические данные

типоразмер реле перегрузки

типоразмер контактора комбинируемый корпоративный

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии

1,2 W

● на каждый полюс

0,4 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● в сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями

300 V

● в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями

300 V

● в сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью

600 V

● в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью

690 V

ударопрочность

15 г / 11 мсек

● согласно МЭК 60068-2-27

15 г / 11 мсек; Сигнальный контакт 97 / 98 в положении "Сработал": 9g / 11 ms

вибропрочность

1 … 6 Гц, 15 мм; 6 … 500 Гц, 20 м/с²; 10 циклов

тепловой ток

25 A

время повторной готовности после расцепления тока перегрузки

● при автоматическом сбросе типичный

3 min

● при дистанционном сбросе

0 min

● при ручном сбросе

0 min

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,254 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

температурная компенсация

-25 ... +60 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

6 ... 25 A

рабочее напряжение

● расчетное значение

690 V

● при функции дистанционного сброса при постоянном токе

24 V

● при AC-3e расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

25 A

рабочий ток при AC-3e при 400 В расчетное значение

25 A

рабочая мощность

● для трехфазного двигателя при 400 В при 50 Гц

3 ... 11 kW

● для трехфазных двигателей при 500 В при 50 Гц

4 ... 15 kW

● для трехфазных двигателей при 690 В при 50 Гц

5,5 ... 22 kW

Вспомогательный контур

исполнение вспомогательного выключателя

встроенный

число размыкающих контактов для вспомогательных контактов

● примечание

для отключения контактора

число замыкающих контактов для вспомогательных контактов

● примечание

для сообщения "сработал"

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

4 A

● при 110 В

4 A

● при 120 В

4 A

● при 125 В

4 A

● при 230 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

2 A

● при 60 В

0,55 A

● при 110 В

0,3 A

● при 125 В

0,3 A

● при 220 В

0,11 A

Функция защиты/ контроля

класс срабатывания

Регулируется CLASS 5E, 10E, 20E и 30E

исполнение расцепителя тока перегрузки

электронное

порог срабатывания по току защиты от замыканий на землю мин.

0,75 x IMotor

время срабатывания защиты от замыканий на землю в установившемся состоянии

1 000 ms

рабочий диапазон защиты от замыканий на землю относительно уставки тока

● мин.

IMotor > Нижнее значение регулирования тока

● макс.

IMotor < Верхнее значение регулирования тока x 3,5

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

25 A

● при 600 В расчетное значение

25 A

нагрузочная способность контакта вспомогательных контактов согласно UL

B600 / R300

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 125 A, RK5: 100 A

— при типе координации 2 требуется

gG: 63 A, J: 100 A

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 6 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Установка контакторов

высота

87 mm

ширина

45 mm

глубина

84 mm

необходимое расстояние

● до заземленных компонентов

— вперед

6 mm

— назад

0 mm

— вверх

6 mm

— вбок

6 mm

— вниз

6 mm

● до компонентов, находящихся под напряжением

— вперед

6 mm

— назад

0 mm

— вверх

6 mm

— вниз

6 mm

— вбок

6 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов для главных контактов

● однопроводной

2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)

● многопроводной

2x 10 mm²

● однопроводной или многопроводной

1x (1 ... 10 мм²), 2x (1 ... 10 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (1 ... 6 мм²), 2 x (1 ... 6 мм²), 1x 10 мм²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)

— однопроводной или многопроводной

1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

1x (20 ... 14), 2x (20 ... 14)

момент затяжки

● для главных контактов при винтовом зажиме

2 ... 2,5 N·m

● для вспомогательных контактов при винтовом зажиме

0,8 ... 1,2 N·m

исполнение стержня отвертки

Диаметр от 5 до 6 мм

размер шлица отвертки

Pozidriv Gr. 2

исполнение резьбы соединительного болта

● для главных контактов

● вспомогательных и управляющих контактов

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Связь/ протокол

тип источника питания по шлюзу IO-Link Master

Нет

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ (провод-земля), соответствует классу резкости 3

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ (провод-земля), соответствует классу резкости 3

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1 кГц

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Индикация

исполнение индикатора для коммутационного положения

Заслонка

Разрешения Сертификаты

Environment	General Product Approval	EMV	For use in hazardous locations
Environmental Confirmations
Maritime application		other
		Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026

Техническая документация по 3RB3123-4QB0

Каталог продукции «Реле перегрузки Siemens 3RU, 3RB. Общая информация»
язык: RU, размер: 10.62 Мб, страниц: 67
