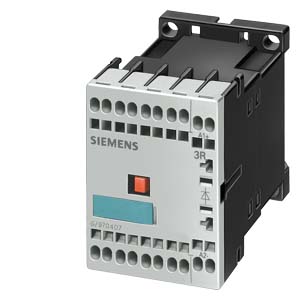

Siemens 3RH1131-2KF40 реле контроля

Name: Siemens 3RH1131-2KF40 реле контроля
Brand: Siemens
Availability: InStock

СОГЛАСУЮЩИЙ КОНТАКТОР, 3НО+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 110V DC 110 V DC, 0.7... 1.25*US, WITH VARISTOR, ТИПОРАЗМЕР S00, ПРУЖИННЫЕ КЛЕММЫ (CAGE CLAMP) CONNECTION

Купить 3RH11312KF40 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RH11312KF40

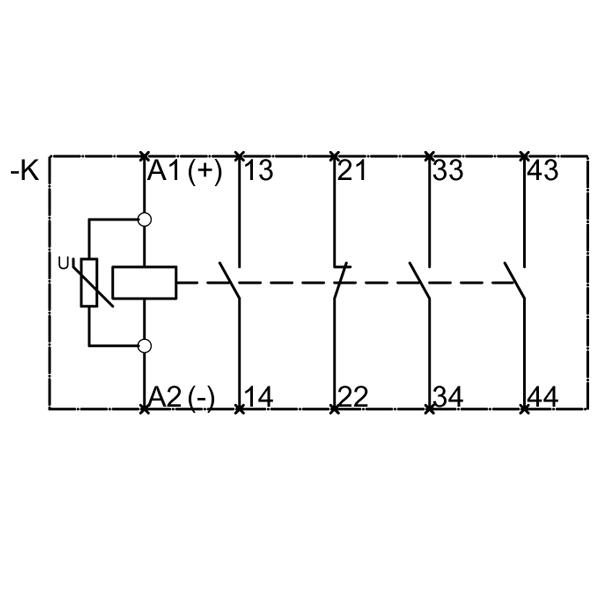

Согласующее реле, 3 НО + 1 НЗ 110 В DC 0, 7–1,25* US с варистором типоразмера S00 Подключение на пружинных клеммах, !!! Снято с производства!!! Продукт-преемник: SIRIUS 3RH2 Предпочтительный тип продукта-преемника >>3RH2131-2LF40<<

торговая марка изделия

SIRIUS

наименование изделия

вспомогательный контактор

Общие технические данные

типоразмер контактора

S00

дополнение изделия вспомогательный выключатель

Нет

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP с лицевой стороны

IP20

ударопрочность

10 g / 5 мс, 5 g / 10 мс

механический ресурс (циклов)

● контактора типичный

30 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

07/01/2006

Масса нетто ME

0,257 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

● при транспортировке

-55 ... +80 °C

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

110 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,7

● конечное значение

1,25

исполнение ограничителя перенапряжений

с варистором

начальная пусковая мощность электромагнитной катушки при постоянном токе

2,3 W

мощность удержания электромагнитной катушки при постоянном токе

2,3 W

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с задержкой срабатывания

● с запаздыванием срабатывания

● с замыканием до размыкания

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с задержкой срабатывания

● с опережением срабатывания

● с замыканием до размыкания

число переключающих контактов

● для вспомогательных контактов

● вспомогательных контактов с мгновенным срабатыванием

цифровой и буквенный идентификатор коммутационных элементов

31 E

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

6 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при 1 токопроводящей дорожке при DC-12

● при 24 В расчетное значение

10 A

● при 110 В расчетное значение

3 A

● при 220 В расчетное значение

1 A

рабочий ток при 1 токопроводящей дорожке при DC-13

● при 24 В расчетное значение

10 A

● при 110 В расчетное значение

1 A

● при 220 В расчетное значение

0,27 A

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

защита от коротких замыканий

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gL/gG: 10 A

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений

Винтовое и защёлкивающееся крепление

высота

60 mm

ширина

45 mm

глубина

73 mm

необходимое расстояние при последовательном монтаже вбок

0 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

пружинные зажимы Cage Clamp

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,25 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,25 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (24 ... 14)

Безопасность

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

75 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000; при 0,3 x Ie

IEC 61508

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
Test Certificates		other		Railway
Type Test Certificates/Test Report	Special Test Certificate		Confirmation	Special Test Certificate
