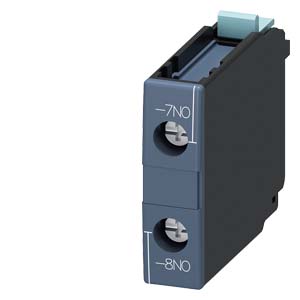

Siemens 3RH1921-1CD10 коммутационное устройство

Name: Siemens 3RH1921-1CD10 коммутационное устройство
Brand: Siemens
Price: 513 RUB
Availability: InStock

БЛОК ДОП. КОНТАКТОВ, 1 НO, DEL. DIN EN50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУСКАТЕЛЕЙ, 1-ПОЛЮС.

Купить 3RH19211CD10 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 513 руб.

Технические характеристики 3RH19211CD10

передний выключатель вспомогательных цепей, 1 замыкающий контакт с опережением, винтовой зажим, для контактора 3RT1

торговая марка изделия

SIRIUS

категория изделия

Вспомогательный выключатель

наименование изделия

вспомогательный выключатель

исполнение изделия

пристегивается на передней панели

наименование типа изделия

3RH19

пригодность к использованию

для 3RT10, 3RT12, 3RT145, 3RT146, 3RT147

Общие технические данные

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP с лицевой стороны

IP20

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

200 000

Директива RoHS (дата)

07/01/2006

Масса нетто ME

0,021 kg

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

число переключающих контактов вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-15 при 690 В расчетное значение

1 A

рабочий ток вспомогательных контактов при AC-12

● при 24 В

10 A

● при 230 В

10 A

рабочий ток вспомогательных контактов при AC-14

● при 125 В

6 A

● при 250 В

6 A

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 24 В

6 A

● при 230 В

6 A

● при 400 В

3 A

рабочий ток вспомогательных контактов при DC-12

● при 24 В

10 A

● при 110 В

3 A

● при 220 В

1 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

4 A

● при 220 В расчетное значение

2 A

● при 440 В расчетное значение

1,3 A

● при 600 В расчетное значение

0,65 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

10 A

● при 220 В расчетное значение

3,6 A

● при 440 В расчетное значение

2,5 A

● при 600 В расчетное значение

1,8 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

3,5 A

● при 110 В расчетное значение

1,3 A

● при 220 В расчетное значение

0,9 A

● при 440 В расчетное значение

0,2 A

● при 600 В расчетное значение

0,1 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

4,7 A

● при 110 В расчетное значение

3 A

● при 220 В расчетное значение

1,2 A

● при 440 В расчетное значение

0,5 A

● при 600 В расчетное значение

0,26 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

6 A

● при 48 В

2 A

● при 60 В

2 A

● при 110 В

1 A

● при 125 В

0,9 A

● при 220 В

0,3 A

● при 250 В

0,3 A

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да; с 3RT1

● принудительная коммутация согласно МЭК 60947-5-1

Нет

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 A (500 V, 1 kA)

Монтаж/ крепление/ размеры

вид креплений

крепление с защелкой

высота

38 mm

ширина

10 mm

глубина

51 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14
