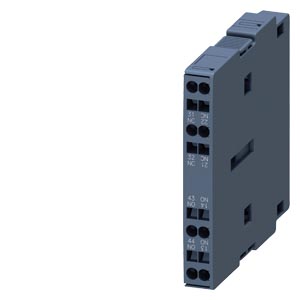

Вспомогательные контакты Siemens 3RH1921-2DE11
Вспомогательные контакты Siemens 3RH1921-2DE11
БЛОК ДОП. КОНТАКТОВ СОВМЕСТИМ С ПРИМ. В ЭЛЕКТРОНИКЕ DIN EN 50012 БОКОВОЙ, ПРУЖИННЫЕ КЛЕММЫ (CAGE CLAMP) 1НО+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US В КАПСУЛЕ ТИПОРАЗМЕР S0..S3
Дополнительные контакты Сименс 3RH19212DE11
Вспомогательные контакты 3RH19212DE11 для контакторов и магнитных пускателей Siemens Sirius находят широкое применение в системах автоматического управления. Имеются встроенные нормально открытые и нормально закрытые контакты (и их различные комбинации).
Достоинства вспомогательных контактов Siemens 3RH1921-2DE11
- Большой механический и электрический ресурс — Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
- До 55С без ухудшения параметров — Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, экономия времени.
- Простота обращения — Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
Технические характеристики 3RH19212DE11
| | ELECTRONIC AUXILIARY SWITCH DIN EN 50012 LATERAL, CAGE CLAMP CONN. 1NO+1NC, SEALED, SIZE S0...S12 | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Пригодность к использованию | вспомогательный и силовой контактор | ||
| Степень защиты IP с лицевой стороны | IP20 | ||
| Температура окружающей среды | |||
| во время хранения | °C | -55 ... +80 | |
| во время эксплуатации | °C | -25 ... +60 | |
| Механический срок службы (коммутационные циклы) типовое | 5 000 000 | ||
| электрический срок службы (коммутационные циклы) при AC-15 при 230 В типовое | |||
| Надёжность контакта | одно неправильн...(17 В, 5 мА) | ||
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | ||
| Напряжение изоляции при степени загрязнения 3 расчетное значение | V | 500 | |
| Прочность по отношению к импульсному напряжению расчетное значение | kV | 6 | |
| Вспомогательный контур: | |||
| Количество размыкающих контактов дл вспомогательных контактов | |||
| включающийся без выдержки времени | 1 | ||
| включающийся с отставанием | |||
| Количество замыкающих контактов для вспомогательных контактов | |||
| включающийся без выдержки времени | 1 | ||
| включающийся с опережением | |||
| Рабочий ток вспомогательных контактов при AC-12 | |||
| при 24 В | A | ||
| при 230 В | A | ||
| максимальное | A | ||
| Рабочий ток | |||
| вспомогательных контактов | |||
| — при AC-14 | |||
| — при 125 В | A | ||
| — при 250 В | A | ||
| — при AC-15 | |||
| — при 24 В | A | ||
| — при 230 В | A | ||
| — при 400 В | A | ||
| при AC-15 при 690 В расчетное значение | A | ||
| Рабочий ток | |||
| при 2 токопроводах в ряд при DC-12 | |||
| — при 24 В расчетное значение | A | ||
| — при 60 В расчетное значение | A | ||
| — при 110 В расчетное значение | A | ||
| — при 220 В расчетное значение | A | ||
| — при 440 В расчетное значение | A | ||
| — при 600 В расчетное значение | A | ||
| при 3 токопроводах в ряд при DC-12 | |||
| — при 24 В расчетное значение | A | ||
| — при 60 В расчетное значение | A | ||
| — при 110 В расчетное значение | A | ||
| — при 220 В расчетное значение | A | ||
| — при 440 В расчетное значение | A | ||
| — при 600 В расчетное значение | A | ||
| Рабочий ток | |||
| вспомогательных контактов при DC-13 | |||
| — при 24 В | A | 0,3 | |
| — при 60 В | A | 0,3 | |
| — при 110 В | A | ||
| — при 220 В | A | ||
| при 2 токопроводах в ряд при DC-13 | |||
| — при 24 В расчетное значение | A | ||
| — при 60 В расчетное значение | A | ||
| — при 110 В расчетное значение | A | ||
| — при 220 В расчетное значение | A | ||
| — при 440 В расчетное значение | A | ||
| — при 600 В расчетное значение | A | ||
| при 3 токопроводах в ряд при DC-13 | |||
| — при 24 В расчетное значение | A | ||
| — при 60 В расчетное значение | A | ||
| — при 110 В расчетное значение | A | ||
| — при 220 В расчетное значение | A | ||
| — при 440 В расчетное значение | A | ||
| — при 600 В расчетное значение | A | ||

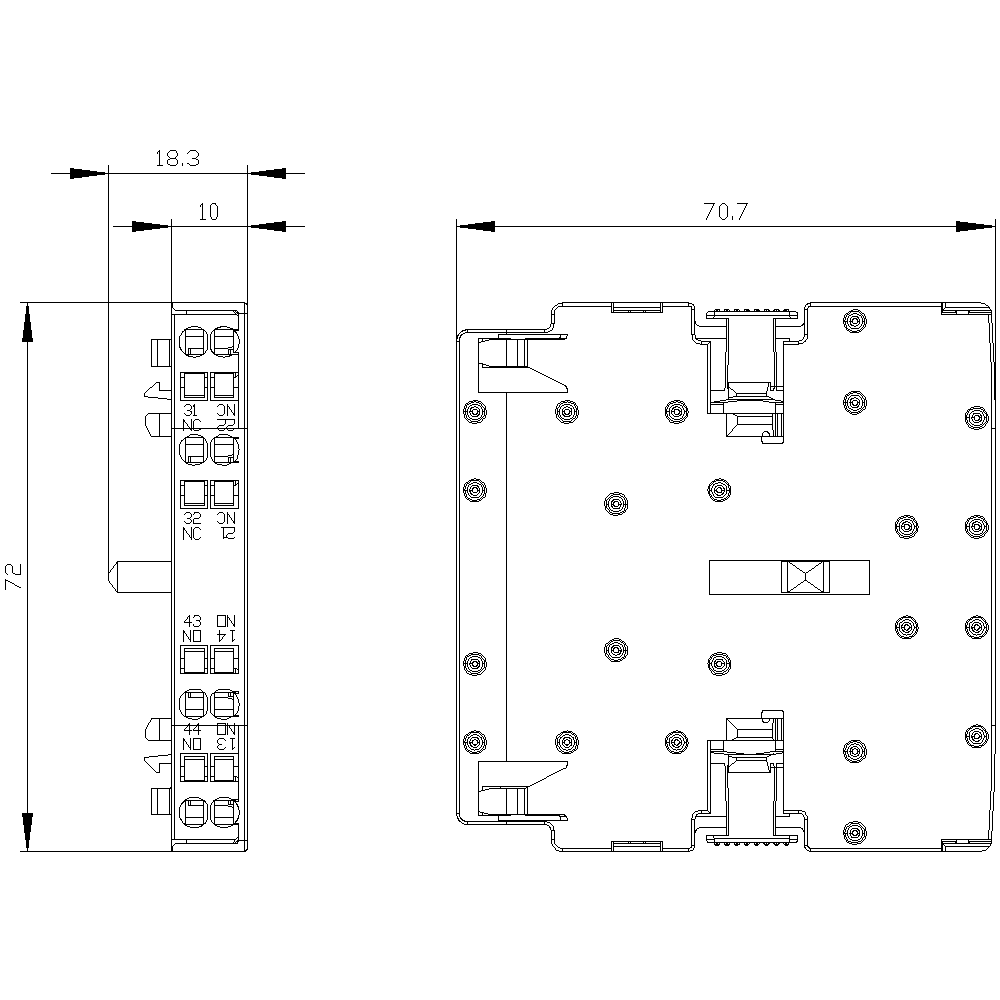

| Монтаж/ крепление/ размеры: | |||
| Вид крепления | крепление с защелкой | ||
| Ширина | mm | 10 | |
| Высота | mm | 72,5 | |
| Глубина | mm | 71 | |
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения для вспомогательных цепей и цепей управления | пружинный зажим | ||
| Вид подключаемых поперечных сечений проводов | |||
| для вспомогательных контактов | |||
| — однопроводный | |||
| — тонкопроволочный | |||
| — с обработкой концов жил | 2x (0,5 ... 1,5 мм) | ||
| — без заделки концов кабеля | 2x (0,5 ... 2,5 мм) | ||
| при проводах AWG для вспомогательных контактов | 2x (20 ... 14) | ||
| Безопасность: | |||
| Функция продукта зеркальный контакт согласно IEC 60947-4-1 | да | ||
| примечание | с 3RT1 | ||
| Функция продукта принудительное размыкание согласно IEC 60947-5-1 | нет | ||
| примечание | |||
| Сертификаты/ допуски к эксплуатации: | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
