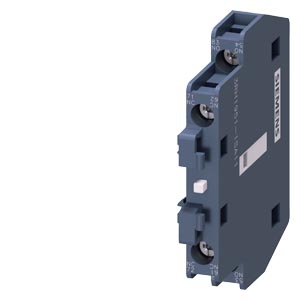

Siemens 3RH1951-1SA11 коммутационное устройство

Name: Siemens 3RH1951-1SA11 коммутационное устройство
Brand: Siemens
Price: 775 RUB
Availability: InStock

Дополнительный блок вспомогательных контактов для 3RT135, 3RT136, 3RT137 1 НО, 1 НЗ, монтируется сбоку, винтовой зажим

Купить 3RH19511SA11 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 775 руб.

Технические характеристики 3RH19511SA11

Дополнительный блок вспомогательных контактов для 3RT135, 3RT136, 3RT137 1 НО, 1 НЗ, монтируется сбоку, винтовой зажим

торговая марка изделия

SIRIUS

категория изделия

Вспомогательный выключатель

наименование изделия

вспомогательный выключатель

исполнение изделия

второй монтируется сбоку

наименование типа изделия

3RH19

пригодность к использованию

для 3RT135, 3RT136, 3RT137

Общие технические данные

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP с лицевой стороны

IP20

Директива RoHS (дата)

03/27/2017

Масса нетто ME

0,044 kg

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с запаздыванием срабатывания

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с опережением срабатывания

число переключающих контактов вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-15 при 690 В расчетное значение

2 A

рабочий ток вспомогательных контактов при AC-15

● при 24 В

6 A

● при 230 В

4 A

● при 400 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

3 A

● при 48 В

1,5 A

● при 60 В

1 A

● при 110 В

0,55 A

● при 125 В

0,55 A

● при 220 В

0,3 A

● при 250 В

0,3 A

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

Условия окружающей среды

окружающая температура

● при эксплуатации

-40 ... +60 °C

● при хранении

-40 ... +70 °C

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да; с 3RT135, 3RT136, 3RT137

● принудительная коммутация согласно МЭК 60947-5-1

Нет

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 A (500 V, 1 kA)

Монтаж/ крепление/ размеры

вид креплений

крепление с защелкой

высота

79 mm

ширина

10 mm

глубина

67 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

1 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,75 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

1x (1 ... 4 мм²), 2x (1 ... 4 мм²)

— однопроводной или многопроводной

1x (1 ... 4 мм²), 2x (1 ... 4 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,75 ... 2,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

1x (18 ... 14), 2x (18 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

18 ... 14

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
Test Certificates	other		Railway
Special Test Certificate		Confirmation	Special Test Certificate

Дополнительная информация

последнее изменение:

11.04.2025

Дата
06.04.2026
