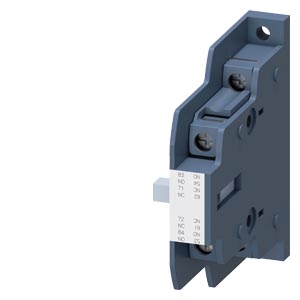

Siemens 3RH1981-1JA11 коммутационное устройство

Name: Siemens 3RH1981-1JA11 коммутационное устройство
Brand: Siemens
Price: 877 RUB
Availability: InStock

2-й боковой выключатель вспомогательных цепей 1 замыкающий контакт, 1 размыкающий контакт, винтовой зажим для контакторов 3RT148

Купить 3RH19811JA11 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 877 руб.

Технические характеристики 3RH19811JA11

торговая марка изделия

SIRIUS

категория изделия

Вспомогательный выключатель

наименование изделия

вспомогательный выключатель

исполнение изделия

второй монтируется сбоку

наименование типа изделия

3RH19

пригодность к использованию

для 3RT148

Общие технические данные

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

600 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP с лицевой стороны

IP00

механический ресурс (циклов) типичный

1 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

250 000

Директива RoHS (дата)

05/15/2019

Масса нетто ME

0,058 kg

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с запаздыванием срабатывания

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с опережением срабатывания

число переключающих контактов вспомогательных контактов с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-12

● при 24 В

16 A

● при 230 В

16 A

рабочий ток вспомогательных контактов при AC-12 макс.

16 A

рабочий ток вспомогательных контактов при AC-15

● при 24 В

6 A

● при 230 В

3 A

● при 400 В

1,5 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

6 A

● при 48 В

2 A

● при 60 В

2 A

● при 110 В

1 A

● при 125 В

0,55 A

● при 220 В

0,27 A

● при 250 В

0,27 A

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +55 °C

● при хранении

-40 ... +80 °C

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да; с 3RT148

● принудительная коммутация согласно МЭК 60947-5-1

Нет

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 A (500 V, 1 kA)

Монтаж/ крепление/ размеры

вид креплений

винтовое крепление

высота

72 mm

ширина

12,8 mm

глубина

65,5 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

1 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

1 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (1 ... 2,5 mm²)

— однопроводной или многопроводной

2x (1 ... 2,5 mm²)

— тонкопроволочный с концевой заделкой кабеля

2x (1 ... 2,5 mm²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (16 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

16 ... 14
