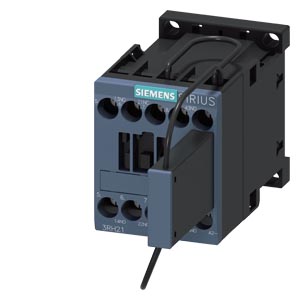

    Siemens 3RH2122-1KG40-0LA4 коммутационное устройство

    Siemens 3RH2122-1KG40-0LA4 коммутационное устройство

    СОГЛАСУЮЩИЙ ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 2NO+1NC, DC 125V, 0.7..1.25*US, W/ INTEGRATED SUPPRESSOR DIODE, ТИПОРАЗМЕР S00, ВИНТОВЫЕ КЛЕММЫ, OPTIMIZED MOUNTING (20G)

    Купить 3RH21221KG400LA4 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 4859 руб.

    Технические характеристики 3RH21221KG400LA4

    Вспомогательный контактор для ж/д, 2 НО + 1 НЗ 125 В DC, 0,7–1,25* US, со встроенным помехоподавляющим диодом, типоразмер S00, винтовой зажим крепление DIN-рейки оптимизированный (20 G) подходит для выходов ПЛК
    торговая марка изделия SIRIUS
    наименование изделия Вспомогательный контактор для применения на ж/д
    наименование типа изделия 3RH2
    Общие технические данные
    типоразмер контактора S00
    дополнение изделия вспомогательный выключатель Да
    мощность потерь [Вт] при расчетном значении тока без тока нагрузки типичный 2,8 W
    напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 V
    выдерживаемое импульсное напряжение расчетное значение 6 kV
    ударопрочность при прямоугольном импульсе
    ● при постоянном токе 10 g / 5 ms, 5 g / 10 ms
    ударопрочность при синусовом импульсе
    ● при постоянном токе 15 g / 5 ms, 8 g / 10 ms
    механический ресурс (циклов)
    ● контактора типичный 30 000 000
    ● контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 10/01/2009
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Масса нетто ME 305 g
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -40 ... +70 °C
    ● при хранении -55 ... +80 °C
    относительная атмосферная влажность мин. 10 %
    относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. 95 %
    Цепь главного тока
    частота включений на холостом ходу
    ● при переменном токе 10 000 1/h
    ● при постоянном токе 10 000 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Постоянный ток
    оперативное напряжение питания при постоянном токе расчетное значение 125 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
    ● исходное значение 0,7
    ● конечное значение 1,25
    исполнение ограничителя перенапряжений помехоподавляющий диод
    начальная пусковая мощность электромагнитной катушки при постоянном токе 13 W
    мощность удержания электромагнитной катушки при постоянном токе 4 W
    задержка замыкания
    ● при постоянном токе 25 ... 130 ms
    задержка размыкания
    ● при постоянном токе 7 ... 20 ms
    длительность электрической дуги 10 ... 15 ms
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов 1
    ● с мгновенным срабатыванием 1
    число замыкающих контактов для вспомогательных контактов 2
    ● с мгновенным срабатыванием 2
    цифровой и буквенный идентификатор коммутационных элементов 22 E
    рабочий ток при AC-12 макс. 10 A
    рабочий ток при AC-15
    ● при 230 В расчетное значение 10 A
    ● при 400 В расчетное значение 3 A
    ● при 500 В расчетное значение 2 A
    ● при 690 В расчетное значение 1 A
    рабочий ток при 1 токопроводящей дорожке при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 110 В расчетное значение 3 A
    ● при 220 В расчетное значение 1 A
    ● при 440 В расчетное значение 0,3 A
    ● при 600 В расчетное значение 0,15 A
    рабочий ток при 2 токопроводящих дорожках в ряд при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 10 A
    ● при 110 В расчетное значение 4 A
    ● при 220 В расчетное значение 2 A
    ● при 440 В расчетное значение 1,3 A
    ● при 600 В расчетное значение 0,65 A
    рабочий ток при 3 токопроводящих дорожках в ряд при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 10 A
    ● при 110 В расчетное значение 10 A
    ● при 220 В расчетное значение 3,6 A
    ● при 440 В расчетное значение 2,5 A
    ● при 600 В расчетное значение 1,8 A
    частота коммутации при DC-12 макс. 1 000 1/h
    рабочий ток при 1 токопроводящей дорожке при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 110 В расчетное значение 1 A
    ● при 220 В расчетное значение 0,3 A
    ● при 440 В расчетное значение 0,14 A
    ● при 600 В расчетное значение 0,1 A
    рабочий ток при 2 токопроводящих дорожках в ряд при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 3,5 A
    ● при 110 В расчетное значение 1,3 A
    ● при 220 В расчетное значение 0,9 A
    ● при 440 В расчетное значение 0,2 A
    ● при 600 В расчетное значение 0,1 A
    рабочий ток при 3 токопроводящих дорожках в ряд при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 4,7 A
    ● при 110 В расчетное значение 3 A
    ● при 220 В расчетное значение 1,2 A
    ● при 440 В расчетное значение 0,5 A
    ● при 600 В расчетное значение 0,26 A
    частота коммутации при DC-13 макс. 1 000 1/h
    надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
    Номинальная нагрузка UL/CSA
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В С-характеристика: 10 А; 0,4 кА
    исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 А (690 В, 1 кА)
    Монтаж/ крепление/ размеры
    монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    вид креплений последовательный монтаж Да
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 57,5 mm
    ширина 45 mm
    глубина 117 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 10 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 10 mm
    — вверх 10 mm
    — вбок 6 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 10 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 6 mm
    Подсоединения/ клеммы
    исполнение электрического соединения для цепи вспомогательного и оперативного тока винтовой зажим
    поперечное сечение подключаемого провода для вспомогательных контактов
    ● однопроводной или многопроводной 0,5 ... 4 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,5 ... 2,5 mm²
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14), 2x 12
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов 20 ... 12
    Безопасность
    функция изделия принудительная коммутация согласно МЭК 60947-5-1 Да
    доля опасных отказов
    ● при низкой приоритетности запроса согласно SN 31920 40 %
    ● при высокой приоритетности запроса согласно SN 31920 73 %
    значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000; при 0,3 x Ie
    частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
    IEC 61508
    значение Т1
    ● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Разрешения Сертификаты
    экологический сертификат изделия
    ● потенциал парникового эффекта [CO2 eq] / в процессе производства 1.3 kg
    ● потенциал парникового эффекта [CO2 eq] / при эксплуатации 132 kg
    ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы -0.227 kg
    ● потенциал парникового эффекта [CO2 eq] / всего 133 kg
    Environment General Product Approval
    General Product Approval Functional Saftey Maritime application
    Maritime application
    Дополнительная информация
    3RH2122-1KG40-0LA4
    3RH2122-1KG40-0LA4
    3RH2122-1KG40-0LA4
    последнее изменение: 04.04.2026
    Дата
    06.04.2026
    Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RH2122-1KG40-0LA4
