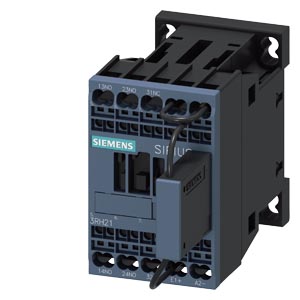

    Вспомогательные контакторы Siemens 3RH2122-2LF40-0LA0

    Вспомогательные контакторы 3RH2122-2LF40-0LA0

    Вспомогательные контакторы Siemens 3RH2122-2LF40-0LA0

    ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР ДЛЯ ПРИМЕНЕНИЯ НА Ж.Д.,КОНТАКТЫ 2НО+2НЗ DC 110V, 0,7...1,25*US, СО ВСТРОЕННЫМ ОГРАНИЧИВАЮЩИМ ДИОДОМ, 3-ПОЛ., ТИПОРАЗМЕР S00, ПРУЖИННЫЕ КЛЕММЫ

    Контакторные реле 3RH2 имеют винтовые, пружинные или для кольцевых наконечников терминалы. В базовом исполнении доступны четыре контакта.

    Контакторное реле 3RH2 предназначены для работы в любых климатических условиях. Они имеют защиту от прикосновения к токоведущим частям согласно EN 50274. Устройства, имеющие терминалы для кольцевых наконечников имеют степень защиты IP20, если комплектуются защитными крышками терминалов.

    Надежность контактов

    Высокая стабильность работы контактов при низких напряжениях и токах позволяет использовать их в электронных цепях с токами >= 1 мА при напряжении 17 В.

    Гашение перенапряжений

    RC элементы, варисторы, диоды или диодные сборки (комбинация диодов и диодов Zener) могут устанавливаться на фронтальной поверхности контакторных реле для гашения перенапряжений при отключении катушки. Втычной разъем устройства имеет механическую кодировку, однозначно определяющую полярность подключения.

    Блоки вспомогательных выключателей (контактов)

    Контакторные реле 3RH2 могут иметь расширены до четырех дополнительных контактов путем установки дополнительных блоков вспомогательных выключателей.

    Блок вспомогательных выключателей может просто защелкиваться на фронтальной поверхности контакторов. Блок вспомогательных выключателей имеет рычажок, расположенный посередине и предназначенный для его демонтажа.

    Контакторное реле с четырьмя контактами согласно EN 50011, с идентификационным номером 40E, может быть расширено от  80E до 44E блоками вспомогательных выключателей для получения контакторного реле с 8 контактами согласно EN 50011. Идентификационные номера от 80E до 44E на блоках вспомогательных контактов соответствуют комплектному контактору. Эти блоки вспомогательных контактов (3RH29 11–1GA..) не могут комбинироваться с контакторными реле, имеющими идентификационные номера 31E и 22E; они имеют механическое кодирование.

    Технические характеристики 3RH21222LF400LA0

    Contactor relay for railway, 2 NO + 1 NC, 110 V DC, 0.7 ... 1.25* US, with integrated varistor, 3-pole, Size S00, Spring-type terminal
    Фирменное название продукта SIRIUS
    Наименование продукта вспомогательный контактор
    Наименование типа продукта 3RH2
    Общие технические данные
    Габаритные размеры контактора S00
    Расширение продукта
    Вспомогательный выключатель да
    Напряжение изоляции
    при степени загрязнения 3 расчетное значение 690 V
    Степень загрязнения 3
    Прочность по отношению к импульсному напряжению расчетное значение 6 kV
    Степень защиты IP
    с лицевой стороны IP20
    Стойкость к шоку при прямоугольном импульсе
    при постоянном токе 10g / 5 ms, 5g / 10 ms
    Стойкость к шоку при синусовом импульсе
    при постоянном токе 15g / 5 ms, 8g / 10 ms
    Механический срок службы (коммутационные циклы)
    контактора типовое 30 000 000
    контактора с насаженным электронным вспомогательным блоком выключателей типовое 5 000 000
    контактора с насаженным вспомогательным блоком выключателей типовое 10 000 000
    Условное обозначение
    согласно DIN EN 61346-2 K
    согласно DIN EN 81346-2 K
    Условия окружающей среды
    Высота установки при высоте над уровнем моря
    максимальное 2 000 m
    Температура окружающей среды
    во время эксплуатации -40 ... +70 °C
    во время эксплуатации Дорожное применение: Условия эксплуатации см. каталог
    во время хранения -55 ... +80 °C
    Цепь главного тока
    Частота включений на холостом ходу
    при переменном токе 10 000 1/h
    при постоянном токе 10 000 1/h
    Цепь тока управления/ управление
    Вид напряжения управляющего напряжения питания Постоянный ток
    Управляющее напряжение питания при постоянном токе
    расчетное значение 110 V
    Исполнение ограничителя перенапряжения с варистором
    Мощность втягивания электромагнитной катушки при постоянном токе 13 W
    Мощность на удержание электромагнитной катушки при постоянном токе 4 W
    Задержка закрытия
    при постоянном токе 30 ... 100 ms
    Задержка открытия
    при постоянном токе 7 ... 13 ms
    Продолжительность электрической дуги 10 ... 15 ms
    Вспомогательный контур
    Количество размыкающих контактов
    для вспомогательных контактов 1
    — включающийся без выдержки времени 1
    Количество замыкающих контактов
    для вспомогательных контактов 2
    — включающийся без выдержки времени 2
    Кодовый номер и кодовое буквенное обозначение коммутационных элементов 21
    Рабочий ток при AC-12 максимальное 10 A
    Рабочий ток при AC-15 при 230 В расчетное значение 10 A
    Рабочий ток при AC-15 при 400 В расчетное значение 3 A
    Рабочий ток при AC-15 при 500 В расчетное значение 2 A
    Рабочий ток при AC-15 при 690 В расчетное значение 1 A
    Рабочий ток при 1 токопроводе при DC-12
    при 24 В расчетное значение 10 A
    при 110 В расчетное значение 3 A
    при 220 В расчетное значение 1 A
    при 440 В расчетное значение 0,3 A
    при 600 В расчетное значение 0,15 A
    Рабочий ток при 2 токопроводах в ряд при DC-12
    при 24 В расчетное значение 10 A
    при 60 В расчетное значение 10 A
    при 110 В расчетное значение 4 A
    при 220 В расчетное значение 2 A
    при 440 В расчетное значение 1,3 A
    при 600 В расчетное значение 0,65 A
    Рабочий ток при 3 токопроводах в ряд при DC-12
    при 24 В расчетное значение 10 A
    при 60 В расчетное значение 10 A
    при 110 В расчетное значение 10 A
    при 220 В расчетное значение 3,6 A
    при 440 В расчетное значение 2,5 A
    при 600 В расчетное значение 1,8 A
    Частота коммутации при DC-12 максимальное 1 000 1/h
    Рабочий ток при 1 токопроводе при DC-13
    при 24 В расчетное значение 10 A
    при 110 В расчетное значение 1 A
    при 220 В расчетное значение 0,3 A
    при 440 В расчетное значение 0,14 A
    при 600 В расчетное значение 0,1 A
    Рабочий ток при 2 токопроводах в ряд при DC-13
    при 24 В расчетное значение 10 A
    при 60 В расчетное значение 3,5 A
    при 110 В расчетное значение 1,3 A
    при 220 В расчетное значение 0,9 A
    при 440 В расчетное значение 0,2 A
    при 600 В расчетное значение 0,1 A
    Рабочий ток при 3 токопроводах в ряд при DC-13
    при 24 В расчетное значение 10 A
    при 60 В расчетное значение 4,7 A
    при 110 В расчетное значение 3 A
    при 220 В расчетное значение 1,2 A
    при 440 В расчетное значение 0,5 A
    при 600 В расчетное значение 0,26 A
    Частота коммутации при DC-13 максимальное 1 000 1/h
    Исполнение защитного выключателя линии
    для защиты от короткого замыкания цепи вспомогательного тока до 230 В C-характеристика: 6 A; 0,4 кА
    Надёжность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
    Номинальная нагрузка UL/CSA
    Допустимая нагрузка вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    Исполнение плавкой вставки предохранителя
    для защиты от короткого замыкания вспомогательного переключателя необходимое предохранитель gL/gG: 10 A
    Монтаж/ крепление/ размеры
    Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    Вид крепления винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    Высота 70 mm
    Ширина 45 mm
    Глубина 116 mm
    соблюдаемое расстояние
    до заземленных частей
    — сбоку 6 mm
    до находящихся под напряжением частей
    — сбоку 6 mm
    Подсоединения/клеммы
    Исполнение электрического подключения
    для вспомогательных цепей и цепей управления пружинный зажим
    Вид подключаемых поперечных сечений проводов
    для вспомогательных контактов
    — одножильного или многожильного 2x (0,5 ... 4 мм)
    — тонкопроволочный с обработкой концов жил 2x (0,5 ... 2,5 мм)
    — тонкопроволочный без заделки концов кабеля 2x (0,5 ... 2,5 мм)
    при проводах AWG для вспомогательных контактов 2x (20 ... 12)
    Безопасность
    Значение В10
    при высоком уровне согласно SN 31920 1 000 000; при 0,3 x Ie
    Доля опасных отказов
    при низкой частоте запроса согласно SN 31920 40 %
    при высоком уровне согласно SN 31920 73 %
    Частота отказов (значение интенсивности отказов)
    при низкой частоте запроса согласно SN 31920 100 FIT
    Функция продукта
    принудительное размыкание согласно IEC 60947-5-1 да
    Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 20 y
    Сертификаты/допуски к эксплуатации
    Дополнительная информация
    3RH2122-2LF40-0LA0
    3RH2122-2LF40-0LA0
    3RH2122-2LF40-0LA0
    последнее изменение: 11.12.2017
