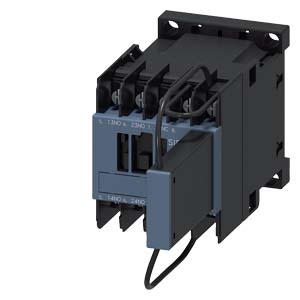

Siemens 3RH2122-4KB40-0LA0 коммутационное устройство

Name: Siemens 3RH2122-4KB40-0LA0 коммутационное устройство
Brand: Siemens
Availability: InStock

ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР FUER BAHN, 2S+1OE, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ 24В DC, 0,7...1,25*US, M. SUPPRESSORDIODE INTEGRIERT, BGR. S00, FEDERZUGANSCHLUSS

Купить 3RH21224KB400LA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RH21224KB400LA0

Вспомогательный контактор для ж/д 2 НО + 1 НЗ, 24 В DC, 0,7–1,25* US, со встроенным помехоподавляющим диодом, типоразмер S00, Присоединение глухого кабельного наконечника подходит для выходов ПЛК

Общие технические данные

типоразмер контактора

S00

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока без тока нагрузки типичный

2,8 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

ударопрочность при прямоугольном импульсе

● при постоянном токе

10 g / 5 ms, 5 g / 10 ms

ударопрочность при синусовом импульсе

● при постоянном токе

15 g / 5 ms, 8 g / 10 ms

механический ресурс (циклов)

● контактора типичный

30 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

0,304 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-40 ... +70 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

частота включений на холостом ходу

● при переменном токе

10 000 1/h

● при постоянном токе

10 000 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,7

● конечное значение

1,25

исполнение ограничителя перенапряжений

помехоподавляющий диод

начальная пусковая мощность электромагнитной катушки при постоянном токе

13 W

мощность удержания электромагнитной катушки при постоянном токе

4 W

задержка замыкания

● при постоянном токе

25 ... 130 ms

задержка размыкания

● при постоянном токе

7 ... 20 ms

длительность электрической дуги

10 ... 15 ms

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

цифровой и буквенный идентификатор коммутационных элементов

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

10 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при 1 токопроводящей дорожке при DC-12

● при 24 В расчетное значение

10 A

● при 110 В расчетное значение

3 A

● при 220 В расчетное значение

1 A

● при 440 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,15 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

4 A

● при 220 В расчетное значение

2 A

● при 440 В расчетное значение

1,3 A

● при 600 В расчетное значение

0,65 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

10 A

● при 220 В расчетное значение

3,6 A

● при 440 В расчетное значение

2,5 A

● при 600 В расчетное значение

1,8 A

частота коммутации при DC-12 макс.

1 000 1/h

рабочий ток при 1 токопроводящей дорожке при DC-13

● при 24 В расчетное значение

10 A

● при 110 В расчетное значение

1 A

● при 220 В расчетное значение

0,3 A

● при 440 В расчетное значение

0,14 A

● при 600 В расчетное значение

0,1 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

3,5 A

● при 110 В расчетное значение

1,3 A

● при 220 В расчетное значение

0,9 A

● при 440 В расчетное значение

0,2 A

● при 600 В расчетное значение

0,1 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

4,7 A

● при 110 В расчетное значение

3 A

● при 220 В расчетное значение

1,2 A

● при 440 В расчетное значение

0,5 A

● при 600 В расчетное значение

0,26 A

частота коммутации при DC-13 макс.

1 000 1/h

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений последовательный монтаж

Да

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

57,5 mm

ширина

45 mm

глубина

117 mm

необходимое расстояние

● при последовательном монтаже

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

10 mm

— вверх

10 mm

— вбок

6 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

6 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

соединение для кольцевых кабельных наконечников

Безопасность

функция изделия принудительная коммутация согласно МЭК 60947-5-1

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

73 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000; при 0,3 x Ie

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

IEC 61508

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

1.3 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

132 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.227 kg

● потенциал парникового эффекта [CO2 eq] / всего

133 kg
