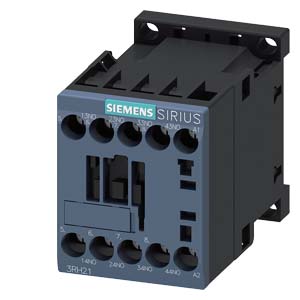

Siemens 3RH2140-1AP00 коммутационное устройство
ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, КОНТАКТЫ 4НО, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ 230В АС, 50/60 ГЦ, ТИПОРАЗМЕР S00, ВИНТОВЫЕ КЛЕММЫ
ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, КОНТАКТЫ 4НО, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ 230В АС, 50/60 ГЦ, ТИПОРАЗМЕР S00, ВИНТОВЫЕ КЛЕММЫ
|
Вспомогательный контактор, 4 НО, 230 В AC, 50/60 Гц, типоразмер S00, винтовой зажим | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | Вспомогательный контактор | |||||||||||||
| наименование типа изделия | 3RH2 | |||||||||||||
| Общие технические данные | ||||||||||||||
| типоразмер контактора | S00 | |||||||||||||
| дополнение изделия вспомогательный выключатель | Да | |||||||||||||
| мощность потерь [Вт] при расчетном значении тока без тока нагрузки типичный | 1,43 W | |||||||||||||
| напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение | 690 V | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |||||||||||||
| ударопрочность при прямоугольном импульсе | ||||||||||||||
| ● при переменном токе | 7,3 g / 5 ms, 4,7 g / 10 ms | |||||||||||||
| ударопрочность при синусовом импульсе | ||||||||||||||
| ● при переменном токе | 11,4 g / 5 ms, 7,3 g / 10 ms | |||||||||||||
| механический ресурс (циклов) | ||||||||||||||
| ● контактора типичный | 30 000 000 | |||||||||||||
| ● контактора с насаженным блоком вспомогательных электронных выключателей типичный | 5 000 000 | |||||||||||||
| ● контактора с насаженным блоком вспомогательных выключателей типичный | 10 000 000 | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |||||||||||||
| Директива RoHS (дата) | 10/01/2009 | |||||||||||||
| Масса нетто ME | 0,23 kg | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m | |||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||
| ● при хранении | -55 ... +80 °C | |||||||||||||
| относительная атмосферная влажность мин. | 10 % | |||||||||||||
| относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. | 95 % | |||||||||||||
| Цепь главного тока | ||||||||||||||
| частота включений на холостом ходу | ||||||||||||||
| ● при переменном токе | 10 000 1/h | |||||||||||||
| ● при постоянном токе | 10 000 1/h | |||||||||||||
| Цепь тока управления/ управление | ||||||||||||||
| тип напряжения оперативного напряжения питания | Переменный ток | |||||||||||||
| оперативное напряжение питания при переменном токе | ||||||||||||||
| ● при 50 Гц расчетное значение | 230 V | |||||||||||||
| ● при 60 Гц расчетное значение | 230 V | |||||||||||||
| частота оперативного напряжения питания | ||||||||||||||
| ● 1 расчетное значение | 50 Hz | |||||||||||||
| ● 2 расчетное значение | 60 Hz | |||||||||||||
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе | ||||||||||||||
| ● при 50 Гц | 0,8 ... 1,1 | |||||||||||||
| ● при 60 Гц | 0,85 ... 1,1 | |||||||||||||
| полная начальная пусковая мощность электромагнитной катушки при переменном токе | 37 VA | |||||||||||||
| коэффициент мощности, индуктивный при начальной пусковой мощности | 0,8 | |||||||||||||
| полная мощность удержания электромагнитной катушки при переменном токе | 5,7 VA | |||||||||||||
| коэффициент мощности, индуктивный при мощности удержания катушки | 0,25 | |||||||||||||
| задержка замыкания | ||||||||||||||
| ● при переменном токе | 8 ... 33 ms | |||||||||||||
| задержка размыкания | ||||||||||||||
| ● при переменном токе | 4 ... 15 ms | |||||||||||||
| длительность электрической дуги | 10 ... 15 ms | |||||||||||||
| Вспомогательный контур | ||||||||||||||
| число размыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| ● с мгновенным срабатыванием | 0 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 4 | |||||||||||||
| ● с мгновенным срабатыванием | 4 | |||||||||||||
| цифровой и буквенный идентификатор коммутационных элементов | 40 E | |||||||||||||
| рабочий ток при AC-12 макс. | 10 A | |||||||||||||
| рабочий ток при AC-15 | ||||||||||||||
| ● при 230 В расчетное значение | 10 A | |||||||||||||
| ● при 400 В расчетное значение | 3 A | |||||||||||||
| ● при 500 В расчетное значение | 2 A | |||||||||||||
| ● при 690 В расчетное значение | 1 A | |||||||||||||
| рабочий ток при 1 токопроводящей дорожке при DC-12 | ||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||
| ● при 110 В расчетное значение | 3 A | |||||||||||||
| ● при 220 В расчетное значение | 1 A | |||||||||||||
| ● при 440 В расчетное значение | 0,3 A | |||||||||||||
| ● при 600 В расчетное значение | 0,15 A | |||||||||||||
| рабочий ток при 2 токопроводящих дорожках в ряд при DC-12 | ||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||
| ● при 60 В расчетное значение | 10 A | |||||||||||||
| ● при 110 В расчетное значение | 4 A | |||||||||||||
| ● при 220 В расчетное значение | 2 A | |||||||||||||
| ● при 440 В расчетное значение | 1,3 A | |||||||||||||
| ● при 600 В расчетное значение | 0,65 A | |||||||||||||
| рабочий ток при 3 токопроводящих дорожках в ряд при DC-12 | ||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||
| ● при 60 В расчетное значение | 10 A | |||||||||||||
| ● при 110 В расчетное значение | 10 A | |||||||||||||
| ● при 220 В расчетное значение | 3,6 A | |||||||||||||
| ● при 440 В расчетное значение | 2,5 A | |||||||||||||
| ● при 600 В расчетное значение | 1,8 A | |||||||||||||
| частота коммутации при DC-12 макс. | 1 000 1/h | |||||||||||||
| рабочий ток при 1 токопроводящей дорожке при DC-13 | ||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||
| ● при 110 В расчетное значение | 1 A | |||||||||||||
| ● при 220 В расчетное значение | 0,3 A | |||||||||||||
| ● при 440 В расчетное значение | 0,14 A | |||||||||||||
| ● при 600 В расчетное значение | 0,1 A | |||||||||||||
| рабочий ток при 2 токопроводящих дорожках в ряд при DC-13 | ||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||
| ● при 60 В расчетное значение | 3,5 A | |||||||||||||
| ● при 110 В расчетное значение | 1,3 A | |||||||||||||
| ● при 220 В расчетное значение | 0,9 A | |||||||||||||
| ● при 440 В расчетное значение | 0,2 A | |||||||||||||
| ● при 600 В расчетное значение | 0,1 A | |||||||||||||
| рабочий ток при 3 токопроводящих дорожках в ряд при DC-13 | ||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||
| ● при 60 В расчетное значение | 4,7 A | |||||||||||||
| ● при 110 В расчетное значение | 3 A | |||||||||||||
| ● при 220 В расчетное значение | 1,2 A | |||||||||||||
| ● при 440 В расчетное значение | 0,5 A | |||||||||||||
| ● при 600 В расчетное значение | 0,26 A | |||||||||||||
| частота коммутации при DC-13 макс. | 1 000 1/h | |||||||||||||
| надежность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |||||||||||||
| Номинальная нагрузка UL/CSA | ||||||||||||||
| нагрузочная способность контакта вспомогательных контактов согласно UL | A600 / Q600 | |||||||||||||
| защита от коротких замыканий | ||||||||||||||
| исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В | С-характеристика: 10 А; 0,4 кА | |||||||||||||
| исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется | gG: 10 А (690 В, 1 кА) | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° | |||||||||||||
| вид креплений | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |||||||||||||
| высота | 57,5 mm | |||||||||||||
| ширина | 45 mm | |||||||||||||
| глубина | 73 mm | |||||||||||||
| необходимое расстояние | ||||||||||||||
| ● при последовательном монтаже | ||||||||||||||
| — вперед | 10 mm | |||||||||||||
| — вверх | 10 mm | |||||||||||||
| — вниз | 10 mm | |||||||||||||
| — вбок | 0 mm | |||||||||||||
| ● до заземленных компонентов | ||||||||||||||
| — вперед | 10 mm | |||||||||||||
| — вверх | 10 mm | |||||||||||||
| — вбок | 6 mm | |||||||||||||
| — вниз | 10 mm | |||||||||||||
| ● до компонентов, находящихся под напряжением | ||||||||||||||
| — вперед | 10 mm | |||||||||||||
| — вверх | 10 mm | |||||||||||||
| — вниз | 10 mm | |||||||||||||
| — вбок | 6 mm | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения для цепи вспомогательного и оперативного тока | винтовой зажим | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● для вспомогательных контактов | ||||||||||||||
| — однопроводной или многопроводной | 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм² | |||||||||||||
| — тонкопроволочный с концевой заделкой кабеля | 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²) | |||||||||||||
| ● для проводов американского калибра (AWG) для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14), 2x 12 | |||||||||||||
| Безопасность | ||||||||||||||
| функция изделия | ||||||||||||||
| ● принудительная коммутация согласно МЭК 60947-5-1 | Да; с 3RH29 | |||||||||||||
| ● пригодно для функции безопасности | Да | |||||||||||||
| пригодность к использованию противоаварийное отключение | Да | |||||||||||||
| срок службы макс. | 20 a | |||||||||||||
| доля опасных отказов | ||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 40 % | |||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 73 % | |||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 1 000 000; при 0,3 x Ie | |||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |||||||||||||
| ISO 13849 | ||||||||||||||
| тип устройства согласно ISO 13849-1 | 3 | |||||||||||||
| запас при расчете параметров согласно ISO 13849-2 необходимые | Да | |||||||||||||
| IEC 61508 | ||||||||||||||
| тип защитного устройства согласно МЭК 61508-2 | тип A | |||||||||||||
| Электрическая безопасность | ||||||||||||||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20 | |||||||||||||
| защита от прикосновения с лицевой стороны согласно МЭК 60529 | с защитой от вертикального прикосновения пальцем спереди | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
| экологический сертификат изделия | ||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / в процессе производства | 1.15 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / при эксплуатации | 48.2 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.139 kg | |||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / всего | 49.2 kg | |||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
|
||||||||||||||
|
|
||||||||||||||
|
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
06.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
