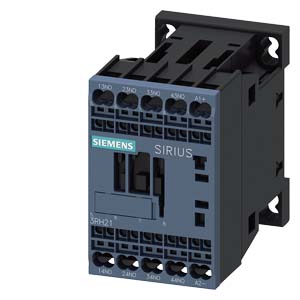

    Siemens 3RH2140-2XF40-0LA2 коммутационное устройство

    Siemens 3RH2140-2XF40-0LA2 коммутационное устройство

    Вспомогательный контактор для ж/д, 4 НО 72–125 В DC, 0,7–1,25*US, со встроенным варистором типоразмер S00, Пружинная клемма подходит для выходов ПЛК

    Купить 3RH21402XF400LA2 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 4510 руб.

    Технические характеристики 3RH21402XF400LA2

    Вспомогательный контактор для ж/д, 4 НО 72–125 В DC, 0,7–1,25*US, со встроенным варистором типоразмер S00, Пружинная клемма подходит для выходов ПЛК
    торговая марка изделия SIRIUS
    наименование изделия Вспомогательный контактор для применения на ж/д
    наименование типа изделия 3RH2
    Общие технические данные
    типоразмер контактора S00
    дополнение изделия вспомогательный выключатель Да
    мощность потерь [Вт] при расчетном значении тока без тока нагрузки типичный 0,75 W
    напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 V
    выдерживаемое импульсное напряжение расчетное значение 6 kV
    ударопрочность при прямоугольном импульсе
    ● при постоянном токе 10 g / 5 ms, 5 g / 10 ms
    ударопрочность при синусовом импульсе
    ● при постоянном токе 15 g / 5 ms, 8 g / 10 ms
    механический ресурс (циклов)
    ● контактора типичный 30 000 000
    ● контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 10/01/2009
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    Масса нетто ME 0,306 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -40 ... +70 °C
    ● при хранении -55 ... +80 °C
    относительная атмосферная влажность мин. 10 %
    относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. 95 %
    Цепь главного тока
    частота включений на холостом ходу
    ● при постоянном токе 1 500 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Постоянный ток
    оперативное напряжение питания при постоянном токе расчетное значение 72 ... 125 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
    ● исходное значение 0,7
    ● конечное значение 1,25
    исполнение ограничителя перенапряжений Варистор
    пик тока включения 1,1 A
    длительность пика тока включения 50 µs
    начальный пусковой ток среднее значение 0,04 A
    пиковый начальный пусковой ток 0,04 A
    длительность начального пускового тока 250 ms
    ток удержания среднее значение 7 mA
    начальная пусковая мощность электромагнитной катушки при постоянном токе 4,5 W
    мощность удержания электромагнитной катушки при постоянном токе 0,75 W
    задержка замыкания
    ● при постоянном токе 30 ... 70 ms
    задержка размыкания
    ● при постоянном токе 25 ... 45 ms
    длительность электрической дуги 10 ... 15 ms
    остаточный ток электронных устройств при управлении посредством сигнала <0> при постоянном токе при 24 В макс. допустимо 10 mA
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов 0
    ● с мгновенным срабатыванием 0
    число замыкающих контактов для вспомогательных контактов 4
    ● с мгновенным срабатыванием 4
    цифровой и буквенный идентификатор коммутационных элементов 40 E
    рабочий ток при AC-12 макс. 10 A
    рабочий ток при AC-15
    ● при 230 В расчетное значение 10 A
    ● при 400 В расчетное значение 3 A
    ● при 500 В расчетное значение 2 A
    ● при 690 В расчетное значение 1 A
    рабочий ток при 1 токопроводящей дорожке при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 110 В расчетное значение 3 A
    ● при 220 В расчетное значение 1 A
    ● при 440 В расчетное значение 0,3 A
    ● при 600 В расчетное значение 0,15 A
    рабочий ток при 2 токопроводящих дорожках в ряд при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 10 A
    ● при 110 В расчетное значение 4 A
    ● при 220 В расчетное значение 2 A
    ● при 440 В расчетное значение 1,3 A
    ● при 600 В расчетное значение 0,65 A
    рабочий ток при 3 токопроводящих дорожках в ряд при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 10 A
    ● при 110 В расчетное значение 10 A
    ● при 220 В расчетное значение 3,6 A
    ● при 440 В расчетное значение 2,5 A
    ● при 600 В расчетное значение 1,8 A
    частота коммутации при DC-12 макс. 1 000 1/h
    рабочий ток при 1 токопроводящей дорожке при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 110 В расчетное значение 1 A
    ● при 220 В расчетное значение 0,3 A
    ● при 440 В расчетное значение 0,14 A
    ● при 600 В расчетное значение 0,1 A
    рабочий ток при 2 токопроводящих дорожках в ряд при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 3,5 A
    ● при 110 В расчетное значение 1,3 A
    ● при 220 В расчетное значение 0,9 A
    ● при 440 В расчетное значение 0,2 A
    ● при 600 В расчетное значение 0,1 A
    рабочий ток при 3 токопроводящих дорожках в ряд при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 4,7 A
    ● при 110 В расчетное значение 3 A
    ● при 220 В расчетное значение 1,2 A
    ● при 440 В расчетное значение 0,5 A
    ● при 600 В расчетное значение 0,26 A
    частота коммутации при DC-13 макс. 1 000 1/h
    надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
    Номинальная нагрузка UL/CSA
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В С-характеристика: 10 А; 0,4 кА
    исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 А (690 В, 1 кА)
    Монтаж/ крепление/ размеры
    монтажное положение При вертикальном уровне монтажа +/-180° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад, вертикальное положение, на горизонтальном уровне монтажа
    вид креплений последовательный монтаж Да
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 70 mm
    ширина 45 mm
    глубина 73 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 10 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 10 mm
    — вверх 10 mm
    — вбок 6 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 10 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 6 mm
    Подсоединения/ клеммы
    исполнение электрического соединения для цепи вспомогательного и оперативного тока пружинный зажим
    поперечное сечение подключаемого провода для вспомогательных контактов
    ● однопроводной или многопроводной 0,5 ... 4 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,5 ... 2,5 mm²
    ● тонкопроволочный без концевой заделки кабеля 0,5 ... 2,5 mm²
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 4 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 2,5 мм²)
    — тонкопроволочный без концевой заделки кабеля 2x (0,5 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 12)
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов 20 ... 12
    Безопасность
    функция изделия принудительная коммутация согласно МЭК 60947-5-1 Да
    доля опасных отказов
    ● при низкой приоритетности запроса согласно SN 31920 40 %
    ● при высокой приоритетности запроса согласно SN 31920 73 %
    значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
    IEC 61508
    значение Т1
    ● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Разрешения Сертификаты
    экологический сертификат изделия
    ● потенциал парникового эффекта [CO2 eq] / в процессе производства 1.3 kg
    ● потенциал парникового эффекта [CO2 eq] / при эксплуатации 132 kg
    ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы -0.227 kg
    ● потенциал парникового эффекта [CO2 eq] / всего 133 kg
    Environment General Product Approval
    General Product Approval EMV Functional Saftey Test Certificates
    Test Certificates Maritime application
    Maritime application other Railway
    Dangerous goods
    Дополнительная информация
    3RH2140-2XF40-0LA2
    3RH2140-2XF40-0LA2
    3RH2140-2XF40-0LA2
    последнее изменение: 04.04.2026
    Дата
    06.04.2026
    Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RH2140-2XF40-0LA2
