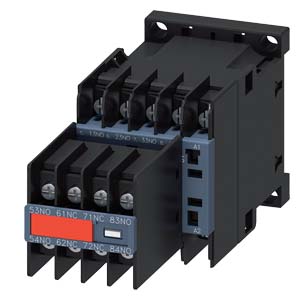

    Siemens 3RH2262-4AM20 коммутационное устройство

    Siemens 3RH2262-4AM20 коммутационное устройство

    Вспомогательный контактор, 6НО+2НЗ, ном. питающее напряжение управления AC 208V 50/60 Гц, SIZE S00, подключение кабелем с кольцевыми кабельными наконечниками, несъёмный модуль блок-контактов

    Купить 3RH22624AM20 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    Цена: по запросу

    Технические характеристики 3RH22624AM20

    Вспомогательный контактор, 6 НО + 2 НЗ, 208 В AC, 50/60 Гц, типоразмер S00, Соединение на кольцевых кабельных наконечниках Выключатель вспомогательных цепей, неразъемный,
    торговая марка изделия SIRIUS
    наименование изделия Вспомогательный контактор
    наименование типа изделия 3RH2
    Общие технические данные
    типоразмер контактора S00
    дополнение изделия вспомогательный выключатель Нет
    мощность потерь [Вт] при расчетном значении тока без тока нагрузки типичный 1,1 W
    напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 V
    степень загрязнения 3
    выдерживаемое импульсное напряжение расчетное значение 6 kV
    ударопрочность при прямоугольном импульсе
    ● при переменном токе 7,3 g / 5 ms, 4,7 g / 10 ms
    ударопрочность при синусовом импульсе
    ● при переменном токе 11,4 g / 5 ms, 7,3 g / 10 ms
    механический ресурс (циклов)
    ● контактора типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 10/01/2009
    SVHC substance name
    2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9
    Масса нетто ME 0,275 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -55 ... +80 °C
    относительная атмосферная влажность мин. 10 %
    относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. 95 %
    Цепь главного тока
    частота включений на холостом ходу
    ● при переменном токе 10 000 1/h
    ● при постоянном токе 10 000 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Переменный ток
    оперативное напряжение питания при переменном токе
    ● при 50 Гц расчетное значение 208 V
    ● при 60 Гц расчетное значение 208 V
    частота оперативного напряжения питания
    ● 1 расчетное значение 50 Hz
    ● 2 расчетное значение 60 Hz
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
    ● при 50 Гц 0,8 ... 1,1
    ● при 60 Гц 0,85 ... 1,1
    полная начальная пусковая мощность электромагнитной катушки при переменном токе 33 VA
    коэффициент мощности, индуктивный при начальной пусковой мощности 0,75
    полная мощность удержания электромагнитной катушки при переменном токе 4,4 VA
    коэффициент мощности, индуктивный при мощности удержания катушки 0,25
    задержка замыкания
    ● при переменном токе 8 ... 33 ms
    задержка размыкания
    ● при переменном токе 4 ... 15 ms
    длительность электрической дуги 10 ... 15 ms
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов 2
    ● с мгновенным срабатыванием 2
    число замыкающих контактов для вспомогательных контактов 6
    ● с мгновенным срабатыванием 6
    цифровой и буквенный идентификатор коммутационных элементов 62 E
    рабочий ток при AC-12 макс. 10 A
    рабочий ток при AC-15
    ● при 230 В расчетное значение 6 A
    ● при 400 В расчетное значение 3 A
    ● при 500 В расчетное значение 2 A
    ● при 690 В расчетное значение 1 A
    рабочий ток при 1 токопроводящей дорожке при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 110 В расчетное значение 3 A
    ● при 220 В расчетное значение 1 A
    ● при 440 В расчетное значение 0,3 A
    ● при 600 В расчетное значение 0,15 A
    рабочий ток при 2 токопроводящих дорожках в ряд при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 10 A
    ● при 110 В расчетное значение 4 A
    ● при 220 В расчетное значение 2 A
    ● при 440 В расчетное значение 1,3 A
    ● при 600 В расчетное значение 0,65 A
    рабочий ток при 3 токопроводящих дорожках в ряд при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 10 A
    ● при 110 В расчетное значение 10 A
    ● при 220 В расчетное значение 3,6 A
    ● при 440 В расчетное значение 2,5 A
    ● при 600 В расчетное значение 1,8 A
    частота коммутации при DC-12 макс. 1 000 1/h
    рабочий ток при 1 токопроводящей дорожке при DC-13
    ● при 24 В расчетное значение 6 A
    ● при 110 В расчетное значение 1 A
    ● при 220 В расчетное значение 0,3 A
    ● при 440 В расчетное значение 0,14 A
    ● при 600 В расчетное значение 0,1 A
    рабочий ток при 2 токопроводящих дорожках в ряд при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 3,5 A
    ● при 110 В расчетное значение 1,3 A
    ● при 220 В расчетное значение 0,9 A
    ● при 440 В расчетное значение 0,2 A
    ● при 600 В расчетное значение 0,1 A
    рабочий ток при 3 токопроводящих дорожках в ряд при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 60 В расчетное значение 4,7 A
    ● при 110 В расчетное значение 3 A
    ● при 220 В расчетное значение 1,2 A
    ● при 440 В расчетное значение 0,5 A
    ● при 600 В расчетное значение 0,26 A
    частота коммутации при DC-13 макс. 1 000 1/h
    надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
    Номинальная нагрузка UL/CSA
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В С-характеристика: 10 А; 0,4 кА
    исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 А (690 В, 1 кА)
    Монтаж/ крепление/ размеры
    монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 57,5 mm
    ширина 45 mm
    глубина 117 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 10 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 10 mm
    — вверх 10 mm
    — вбок 6 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 10 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 6 mm
    Подсоединения/ клеммы
    исполнение электрического соединения для цепи вспомогательного и оперативного тока соединение для кольцевых кабельных наконечников
    Безопасность
    функция изделия
    ● принудительная коммутация согласно МЭК 60947-5-1 Да
    ● пригодно для функции безопасности Да
    пригодность к использованию противоаварийное отключение Да
    срок службы макс. 20 a
    доля опасных отказов
    ● при низкой приоритетности запроса согласно SN 31920 40 %
    ● при высокой приоритетности запроса согласно SN 31920 73 %
    значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000; при 0,3 x Ie
    частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
    ISO 13849
    тип устройства согласно ISO 13849-1 3
    запас при расчете параметров согласно ISO 13849-2 необходимые Да
    IEC 61508
    тип защитного устройства согласно МЭК 61508-2 тип A
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP00
    Разрешения Сертификаты
    экологический сертификат изделия
    ● потенциал парникового эффекта [CO2 eq] / в процессе производства 1.43 kg
    ● потенциал парникового эффекта [CO2 eq] / при эксплуатации 94.1 kg
    ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы -0.0159 kg
    ● потенциал парникового эффекта [CO2 eq] / всего 95.5 kg
    Environment General Product Approval
    General Product Approval EMV Functional Saftey
    Test Certificates Maritime application
    Maritime application other
    Railway
    Дополнительная информация
    3RH2262-4AM20
    3RH2262-4AM20
    3RH2262-4AM20
    последнее изменение: 04.04.2026
    Дата
    06.04.2026
    Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RH2262-4AM20
