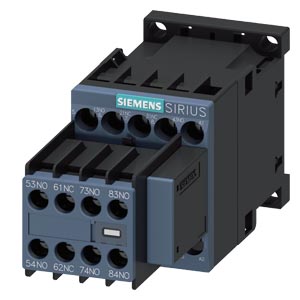

Siemens 3RH2353-1CK20-0KA0 коммутационное устройство
Вспомогательный контактор, 5 НО + 3 НЗ, 120 В AC, 50/60 Гц, типоразмер S00, винтовой зажим, 2 НО + 2 НЗ, базовое устройство/DIN EN Варистор установлен
Вспомогательный контактор, 5 НО + 3 НЗ, 120 В AC, 50/60 Гц, типоразмер S00, винтовой зажим, 2 НО + 2 НЗ, базовое устройство/DIN EN Варистор установлен
|
Вспомогательный контактор, 5 НО + 3 НЗ, 120 В AC, 50/60 Гц, типоразмер S00, винтовой зажим, 2 НО + 2 НЗ, базовое устройство/DIN EN Варистор установлен | |||||||||||||||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||||||||||||||
| наименование изделия | Вспомогательный контактор | |||||||||||||||||||||||||
| наименование типа изделия | 3RH2 | |||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||
| типоразмер контактора | S00 | |||||||||||||||||||||||||
| дополнение изделия вспомогательный выключатель | Нет | |||||||||||||||||||||||||
| мощность потерь [Вт] при расчетном значении тока без тока нагрузки типичный | 1,1 W | |||||||||||||||||||||||||
| напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение | 690 V | |||||||||||||||||||||||||
| степень загрязнения | 3 | |||||||||||||||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |||||||||||||||||||||||||
| ударопрочность при прямоугольном импульсе | ||||||||||||||||||||||||||
| ● при переменном токе | 7,3 g / 5 ms, 4,7 g / 10 ms | |||||||||||||||||||||||||
| ударопрочность при синусовом импульсе | ||||||||||||||||||||||||||
| ● при переменном токе | 11,4 g / 5 ms, 7,3 g / 10 ms | |||||||||||||||||||||||||
| механический ресурс (циклов) | ||||||||||||||||||||||||||
| ● контактора типичный | 10 000 000 | |||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |||||||||||||||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
|
|||||||||||||||||||||||||
| Масса нетто ME | 0,29 kg | |||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m | |||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||||||||||||||
| ● при хранении | -55 ... +80 °C | |||||||||||||||||||||||||
| относительная атмосферная влажность мин. | 10 % | |||||||||||||||||||||||||
| относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. | 95 % | |||||||||||||||||||||||||
| Цепь главного тока | ||||||||||||||||||||||||||
| частота включений на холостом ходу | ||||||||||||||||||||||||||
| ● при переменном токе | 10 000 1/h | |||||||||||||||||||||||||
| ● при постоянном токе | 10 000 1/h | |||||||||||||||||||||||||
| Цепь тока управления/ управление | ||||||||||||||||||||||||||
| тип напряжения оперативного напряжения питания | Переменный ток | |||||||||||||||||||||||||
| оперативное напряжение питания при переменном токе | ||||||||||||||||||||||||||
| ● при 50 Гц расчетное значение | 120 V | |||||||||||||||||||||||||
| ● при 60 Гц расчетное значение | 120 V | |||||||||||||||||||||||||
| частота оперативного напряжения питания | ||||||||||||||||||||||||||
| ● 1 расчетное значение | 50 Hz | |||||||||||||||||||||||||
| ● 2 расчетное значение | 60 Hz | |||||||||||||||||||||||||
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе | ||||||||||||||||||||||||||
| ● при 50 Гц | 0,8 ... 1,1 | |||||||||||||||||||||||||
| ● при 60 Гц | 0,85 ... 1,1 | |||||||||||||||||||||||||
| исполнение ограничителя перенапряжений | Варистор | |||||||||||||||||||||||||
| полная начальная пусковая мощность электромагнитной катушки при переменном токе | 33 VA | |||||||||||||||||||||||||
| коэффициент мощности, индуктивный при начальной пусковой мощности | 0,75 | |||||||||||||||||||||||||
| полная мощность удержания электромагнитной катушки при переменном токе | 4,4 VA | |||||||||||||||||||||||||
| коэффициент мощности, индуктивный при мощности удержания катушки | 0,25 | |||||||||||||||||||||||||
| задержка замыкания | ||||||||||||||||||||||||||
| ● при переменном токе | 8 ... 33 ms | |||||||||||||||||||||||||
| задержка размыкания | ||||||||||||||||||||||||||
| ● при переменном токе | 4 ... 15 ms | |||||||||||||||||||||||||
| длительность электрической дуги | 10 ... 15 ms | |||||||||||||||||||||||||
| Вспомогательный контур | ||||||||||||||||||||||||||
| число размыкающих контактов для вспомогательных контактов | 3 | |||||||||||||||||||||||||
| ● с мгновенным срабатыванием | 3 | |||||||||||||||||||||||||
| число замыкающих контактов для вспомогательных контактов | 5 | |||||||||||||||||||||||||
| ● с мгновенным срабатыванием | 5 | |||||||||||||||||||||||||
| цифровой и буквенный идентификатор коммутационных элементов | 53 E | |||||||||||||||||||||||||
| рабочий ток при AC-12 макс. | 10 A | |||||||||||||||||||||||||
| рабочий ток при AC-15 | ||||||||||||||||||||||||||
| ● при 230 В расчетное значение | 6 A | |||||||||||||||||||||||||
| ● при 400 В расчетное значение | 3 A | |||||||||||||||||||||||||
| ● при 500 В расчетное значение | 2 A | |||||||||||||||||||||||||
| ● при 690 В расчетное значение | 1 A | |||||||||||||||||||||||||
| рабочий ток при 1 токопроводящей дорожке при DC-12 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||||||||||||||
| ● при 110 В расчетное значение | 3 A | |||||||||||||||||||||||||
| ● при 220 В расчетное значение | 1 A | |||||||||||||||||||||||||
| ● при 440 В расчетное значение | 0,3 A | |||||||||||||||||||||||||
| ● при 600 В расчетное значение | 0,15 A | |||||||||||||||||||||||||
| рабочий ток при 2 токопроводящих дорожках в ряд при DC-12 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||||||||||||||
| ● при 60 В расчетное значение | 10 A | |||||||||||||||||||||||||
| ● при 110 В расчетное значение | 4 A | |||||||||||||||||||||||||
| ● при 220 В расчетное значение | 2 A | |||||||||||||||||||||||||
| ● при 440 В расчетное значение | 1,3 A | |||||||||||||||||||||||||
| ● при 600 В расчетное значение | 0,65 A | |||||||||||||||||||||||||
| рабочий ток при 3 токопроводящих дорожках в ряд при DC-12 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||||||||||||||
| ● при 60 В расчетное значение | 10 A | |||||||||||||||||||||||||
| ● при 110 В расчетное значение | 10 A | |||||||||||||||||||||||||
| ● при 220 В расчетное значение | 3,6 A | |||||||||||||||||||||||||
| ● при 440 В расчетное значение | 2,5 A | |||||||||||||||||||||||||
| ● при 600 В расчетное значение | 1,8 A | |||||||||||||||||||||||||
| частота коммутации при DC-12 макс. | 1 000 1/h | |||||||||||||||||||||||||
| рабочий ток при 1 токопроводящей дорожке при DC-13 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 6 A | |||||||||||||||||||||||||
| ● при 110 В расчетное значение | 1 A | |||||||||||||||||||||||||
| ● при 220 В расчетное значение | 0,3 A | |||||||||||||||||||||||||
| ● при 440 В расчетное значение | 0,14 A | |||||||||||||||||||||||||
| ● при 600 В расчетное значение | 0,1 A | |||||||||||||||||||||||||
| рабочий ток при 2 токопроводящих дорожках в ряд при DC-13 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||||||||||||||
| ● при 60 В расчетное значение | 3,5 A | |||||||||||||||||||||||||
| ● при 110 В расчетное значение | 1,3 A | |||||||||||||||||||||||||
| ● при 220 В расчетное значение | 0,9 A | |||||||||||||||||||||||||
| ● при 440 В расчетное значение | 0,2 A | |||||||||||||||||||||||||
| ● при 600 В расчетное значение | 0,1 A | |||||||||||||||||||||||||
| рабочий ток при 3 токопроводящих дорожках в ряд при DC-13 | ||||||||||||||||||||||||||
| ● при 24 В расчетное значение | 10 A | |||||||||||||||||||||||||
| ● при 60 В расчетное значение | 4,7 A | |||||||||||||||||||||||||
| ● при 110 В расчетное значение | 3 A | |||||||||||||||||||||||||
| ● при 220 В расчетное значение | 1,2 A | |||||||||||||||||||||||||
| ● при 440 В расчетное значение | 0,5 A | |||||||||||||||||||||||||
| ● при 600 В расчетное значение | 0,26 A | |||||||||||||||||||||||||
| частота коммутации при DC-13 макс. | 1 000 1/h | |||||||||||||||||||||||||
| надежность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |||||||||||||||||||||||||
| Номинальная нагрузка UL/CSA | ||||||||||||||||||||||||||
| нагрузочная способность контакта вспомогательных контактов согласно UL | A600 / Q600 | |||||||||||||||||||||||||
| защита от коротких замыканий | ||||||||||||||||||||||||||
| исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В | С-характеристика: 10 А; 0,4 кА | |||||||||||||||||||||||||
| исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется | gG: 10 А (690 В, 1 кА) | |||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||
| монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° | |||||||||||||||||||||||||
| вид креплений | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |||||||||||||||||||||||||
| высота | 57,5 mm | |||||||||||||||||||||||||
| ширина | 45 mm | |||||||||||||||||||||||||
| глубина | 117 mm | |||||||||||||||||||||||||
| необходимое расстояние | ||||||||||||||||||||||||||
| ● при последовательном монтаже | ||||||||||||||||||||||||||
| — вперед | 10 mm | |||||||||||||||||||||||||
| — вверх | 10 mm | |||||||||||||||||||||||||
| — вниз | 10 mm | |||||||||||||||||||||||||
| — вбок | 0 mm | |||||||||||||||||||||||||
| ● до заземленных компонентов | ||||||||||||||||||||||||||
| — вперед | 10 mm | |||||||||||||||||||||||||
| — вверх | 10 mm | |||||||||||||||||||||||||
| — вбок | 6 mm | |||||||||||||||||||||||||
| — вниз | 10 mm | |||||||||||||||||||||||||
| ● до компонентов, находящихся под напряжением | ||||||||||||||||||||||||||
| — вперед | 10 mm | |||||||||||||||||||||||||
| — вверх | 10 mm | |||||||||||||||||||||||||
| — вниз | 10 mm | |||||||||||||||||||||||||
| — вбок | 6 mm | |||||||||||||||||||||||||
| Подсоединения/ клеммы | ||||||||||||||||||||||||||
| исполнение электрического соединения для цепи вспомогательного и оперативного тока | винтовой зажим | |||||||||||||||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||||||||||||||
| ● для вспомогательных контактов | ||||||||||||||||||||||||||
| — однопроводной или многопроводной | 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм² | |||||||||||||||||||||||||
| — тонкопроволочный с концевой заделкой кабеля | 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²) | |||||||||||||||||||||||||
| ● для проводов американского калибра (AWG) для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14), 2x 12 | |||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||
| функция изделия | ||||||||||||||||||||||||||
| ● принудительная коммутация согласно МЭК 60947-5-1 | Да | |||||||||||||||||||||||||
| ● пригодно для функции безопасности | Да | |||||||||||||||||||||||||
| пригодность к использованию противоаварийное отключение | Да | |||||||||||||||||||||||||
| срок службы макс. | 20 a | |||||||||||||||||||||||||
| доля опасных отказов | ||||||||||||||||||||||||||
| ● при низкой приоритетности запроса согласно SN 31920 | 40 % | |||||||||||||||||||||||||
| ● при высокой приоритетности запроса согласно SN 31920 | 73 % | |||||||||||||||||||||||||
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 1 000 000; при 0,3 x Ie | |||||||||||||||||||||||||
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |||||||||||||||||||||||||
| ISO 13849 | ||||||||||||||||||||||||||
| тип устройства согласно ISO 13849-1 | 3 | |||||||||||||||||||||||||
| запас при расчете параметров согласно ISO 13849-2 необходимые | Да | |||||||||||||||||||||||||
| IEC 61508 | ||||||||||||||||||||||||||
| тип защитного устройства согласно МЭК 61508-2 | тип A | |||||||||||||||||||||||||
| Электрическая безопасность | ||||||||||||||||||||||||||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20 | |||||||||||||||||||||||||
| защита от прикосновения с лицевой стороны согласно МЭК 60529 | с защитой от вертикального прикосновения пальцем спереди | |||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||
| экологический сертификат изделия | ||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / в процессе производства | 1.43 kg | |||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / при эксплуатации | 94.1 kg | |||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.0159 kg | |||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / всего | 95.5 kg | |||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||
|
Дата
06.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||
