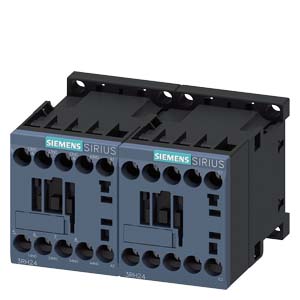

Siemens 3RH2440-1AP60 коммутационное устройство

Name: Siemens 3RH2440-1AP60 коммутационное устройство
Brand: Siemens
Price: 7511 RUB
Availability: InStock

ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР LATCHED, 4NO, AC 220V 50HZ 240V 60 HZ, SIZE S00, SCREW TERMINAL

Купить 3RH24401AP60 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 7511 руб.

Технические характеристики 3RH24401AP60

Вспомогательный контактор, с блокировкой, 4 НО, 220 В AC, 50 Гц, 240 В, 60 Гц, типоразмер S00, Винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

Вспомогательный контактор

наименование типа изделия

3RH2

Общие технические данные

типоразмер контактора

S00

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока без тока нагрузки типичный

1,43 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

6 kV

ударопрочность при прямоугольном импульсе

● при переменном токе

7,3 g / 5 ms, 4,7 g / 10 ms

ударопрочность при синусовом импульсе

● при переменном токе

11,4 g / 5 ms, 7,3 g / 10 ms

механический ресурс (циклов)

● контактора типичный

5 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

5 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

Масса нетто ME

0,451 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

частота включений на холостом ходу

● при переменном токе

10 000 1/h

● при постоянном токе

10 000 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

220 V

● при 60 Гц расчетное значение

240 V

частота оперативного напряжения питания

● 1 расчетное значение

50 Hz

● 2 расчетное значение

60 Hz

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,85 ... 1,1

полная начальная пусковая мощность электромагнитной катушки при переменном токе

37 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

0,8

полная мощность удержания электромагнитной катушки при переменном токе

5,7 VA

коэффициент мощности, индуктивный при мощности удержания катушки

0,25

задержка замыкания

● при переменном токе

8 ... 33 ms

задержка размыкания

● при переменном токе

4 ... 15 ms

длительность электрической дуги

10 ... 15 ms

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

цифровой и буквенный идентификатор коммутационных элементов

40 E

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

10 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при 1 токопроводящей дорожке при DC-12

● при 24 В расчетное значение

10 A

● при 110 В расчетное значение

3 A

● при 220 В расчетное значение

1 A

● при 440 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,15 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

4 A

● при 220 В расчетное значение

2 A

● при 440 В расчетное значение

1,3 A

● при 600 В расчетное значение

0,65 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

10 A

● при 220 В расчетное значение

3,6 A

● при 440 В расчетное значение

2,5 A

● при 600 В расчетное значение

1,8 A

частота коммутации при DC-12 макс.

1 000 1/h

рабочий ток при 1 токопроводящей дорожке при DC-13

● при 24 В расчетное значение

10 A

● при 110 В расчетное значение

1 A

● при 220 В расчетное значение

0,3 A

● при 440 В расчетное значение

0,14 A

● при 600 В расчетное значение

0,1 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

3,5 A

● при 110 В расчетное значение

1,3 A

● при 220 В расчетное значение

0,9 A

● при 440 В расчетное значение

0,2 A

● при 600 В расчетное значение

0,1 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

4,7 A

● при 110 В расчетное значение

3 A

● при 220 В расчетное значение

1,2 A

● при 440 В расчетное значение

0,5 A

● при 600 В расчетное значение

0,26 A

частота коммутации при DC-13 макс.

1 000 1/h

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

57,5 mm

ширина

90 mm

глубина

73 mm

необходимое расстояние

● при последовательном монтаже

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

10 mm

— вверх

10 mm

— вбок

6 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

10 mm

— вверх

10 mm

— вниз

10 mm

— вбок

6 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14), 2x 12

Безопасность

функция изделия

● принудительная коммутация согласно МЭК 60947-5-1

Да; с 3RH29

● пригодно для функции безопасности

Да

пригодность к использованию противоаварийное отключение

Да

срок службы макс.

20 a

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

73 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000; при 0,3 x Ie

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

1.93 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

48.8 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.242 kg

● потенциал парникового эффекта [CO2 eq] / всего

50.5 kg
