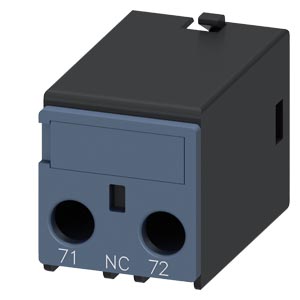

Siemens 3RH2911-1BA01 коммутационное устройство

Name: Siemens 3RH2911-1BA01 коммутационное устройство
Brand: Siemens
Price: 445 RUB
Availability: InStock

МОДУЛЬ БЛОК-КОНТАКТОВ, 1НЗ: 1НЗ, ПОДКЛЮЧЕНИЕ СНИЗУ, Д. ВСПОМ. КОНТАКТОРОВ И КОНТАКТОРОВ ДЛЯ КОММУТАЦИИ ЭЛЕКТРОДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00-S2, ВИНТОВЫЕ КЛЕММЫ

Купить 3RH29111BA01 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 445 руб.

Технические характеристики 3RH29111BA01

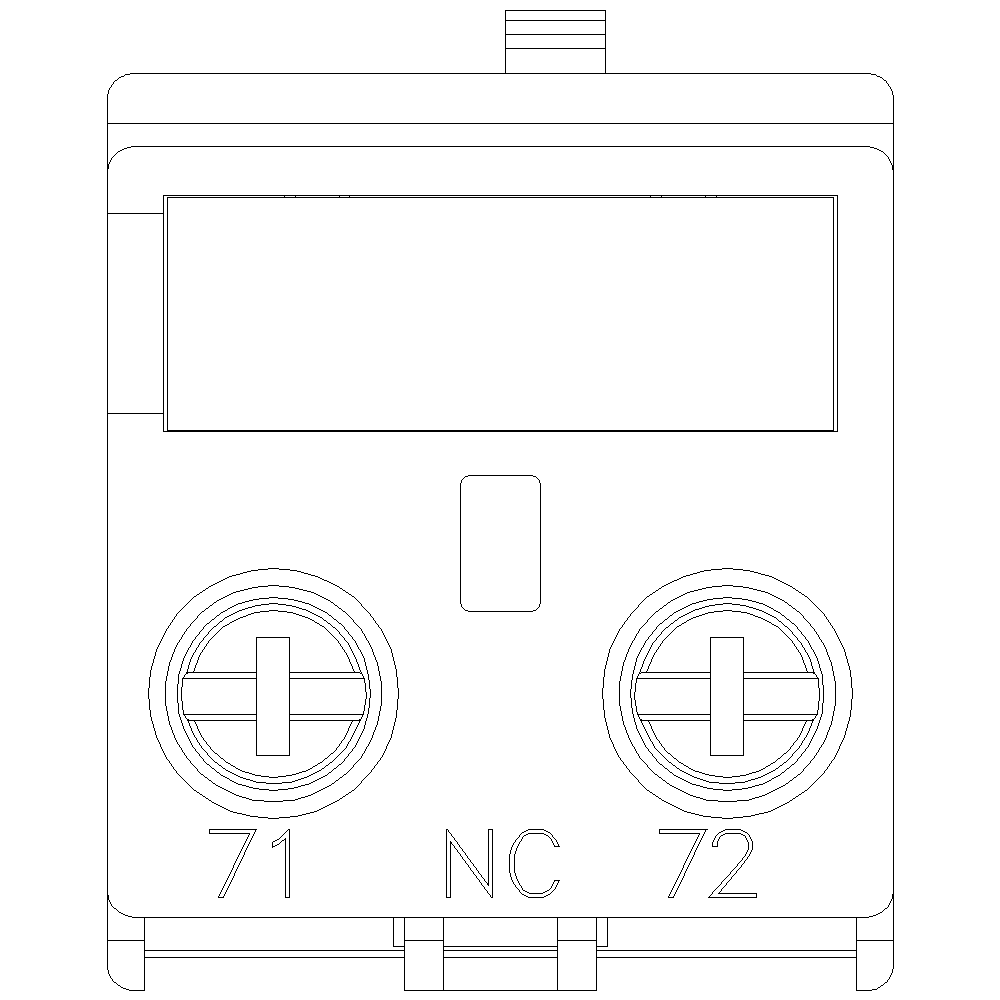

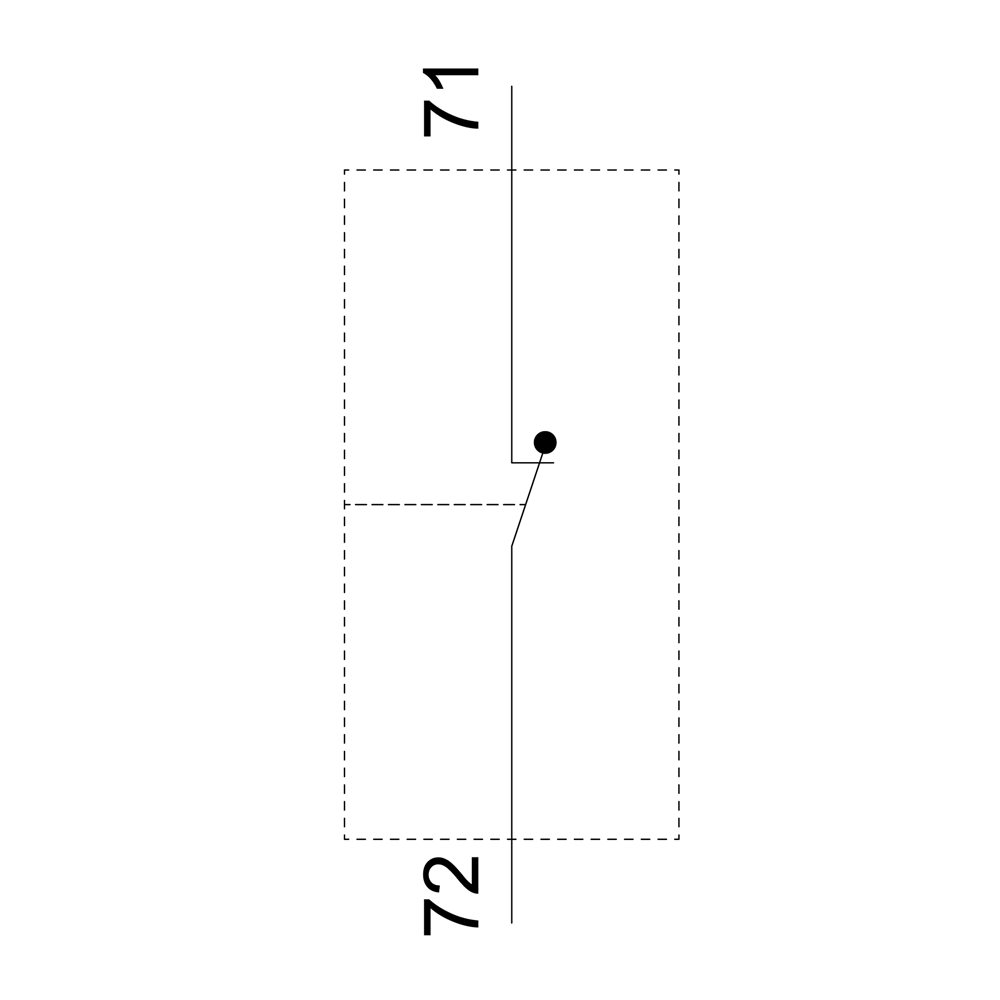

Вспомогательный выключатель с лицевой стороны, 1 НЗ Токопровод, 1 НЗ подключение снизу для 3RH2 и 3RT2 Винтовой зажим 71/72

торговая марка изделия

SIRIUS

категория изделия

Вспомогательный выключатель

наименование изделия

вспомогательный выключатель

исполнение изделия

пристегивается на передней панели

наименование типа изделия

3RH29

пригодность к использованию

для 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4, 3RH2

Общие технические данные

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP с лицевой стороны

IP20

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

200 000

Директива RoHS (дата)

10/01/2009

Масса нетто ME

19 g

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с запаздыванием срабатывания

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с опережением срабатывания

число переключающих контактов вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-15 при 690 В расчетное значение

1 A

рабочий ток вспомогательных контактов при AC-12

● при 24 В

10 A

● при 230 В

10 A

рабочий ток вспомогательных контактов при AC-14

● при 125 В

6 A

● при 250 В

6 A

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 24 В

6 A

● при 230 В

6 A

● при 400 В

3 A

рабочий ток вспомогательных контактов при DC-12

● при 24 В

10 A

● при 110 В

3 A

● при 220 В

1 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

4 A

● при 220 В расчетное значение

2 A

● при 440 В расчетное значение

1,3 A

● при 600 В расчетное значение

0,65 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

10 A

● при 220 В расчетное значение

3,6 A

● при 440 В расчетное значение

2,5 A

● при 600 В расчетное значение

1,8 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

3,5 A

● при 110 В расчетное значение

1,3 A

● при 220 В расчетное значение

0,9 A

● при 440 В расчетное значение

0,2 A

● при 600 В расчетное значение

0,1 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

4,7 A

● при 110 В расчетное значение

3 A

● при 220 В расчетное значение

1,2 A

● при 440 В расчетное значение

0,5 A

● при 600 В расчетное значение

0,26 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

6 A

● при 48 В

2 A

● при 60 В

2 A

● при 110 В

1 A

● при 125 В

0,9 A

● при 220 В

0,3 A

● при 250 В

0,3 A

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да; с 3RT2

● принудительная коммутация согласно МЭК 60947-5-1

Да

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

вид креплений

крепление с защелкой

высота

27,5 mm

ширина

23,6 mm

глубина

38,6 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14
