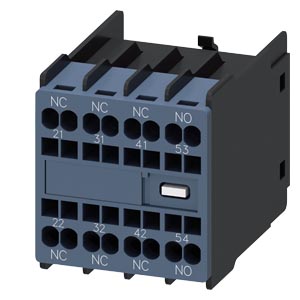

Siemens 3RH2911-2HA13-0KT1 коммутационное устройство

Name: Siemens 3RH2911-2HA13-0KT1 коммутационное устройство
Brand: Siemens
Availability: InStock

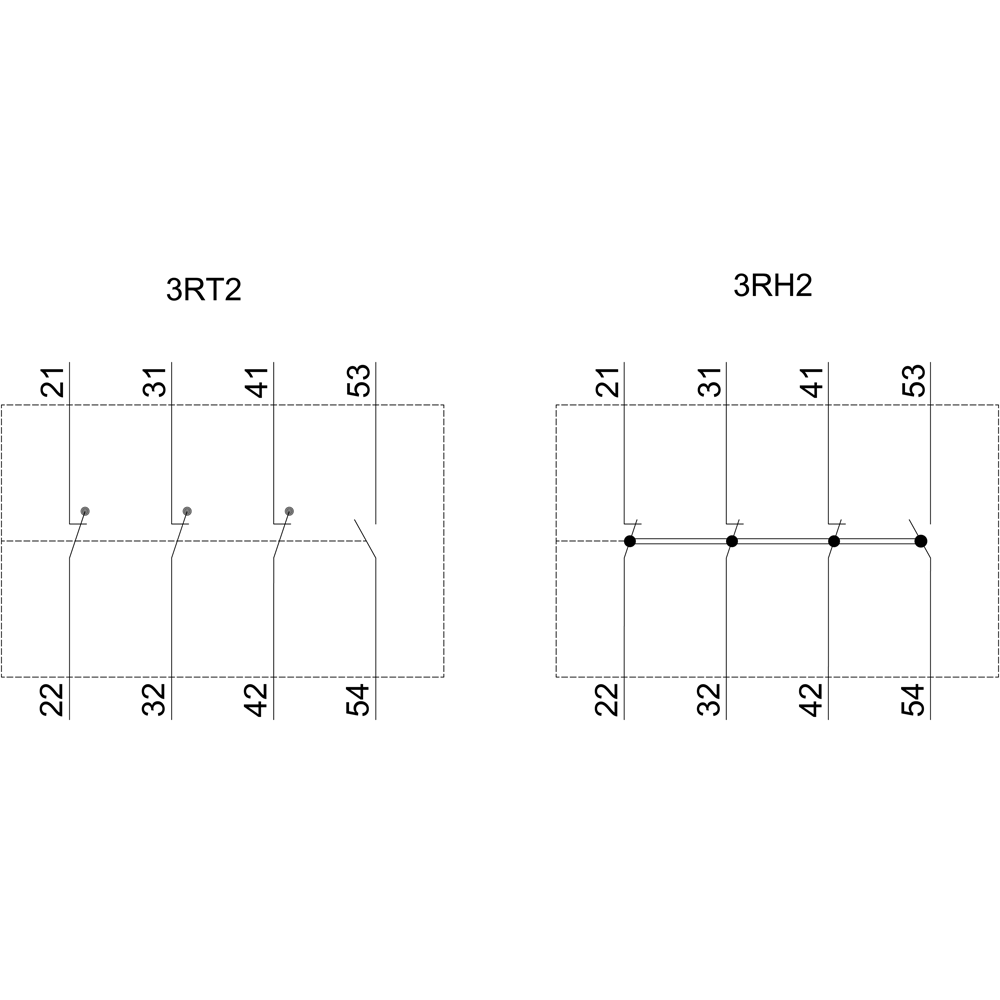

AUX.SWITCH BLOCK,FRONT,1NO+3NC, CURR.PATH: 1NC, 1NC, 1NC, 1NO, F. CONT. RELAYS A. MOTOR CONT., 3RT2 SPRING-LOADED TERMINAL 21/22, 31/32, 41/42, 53/54

Купить 3RH29112HA130KT1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RH29112HA130KT1

		AUX.SWITCH BLOCK,FRONT,1NO+3NC, CURR.PATH: 1NC, 1NC, 1NC, 1NO, F. CONT. RELAYS A. MOTOR CONT., 3RT2 SPRING-LOADED TERMINAL 21/22, 31/32, 41/42, 53/54
торговая марка изделия		SIRIUS
категория изделия		Вспомогательный выключатель
наименование изделия		вспомогательный выключатель
исполнение изделия		пристегивается на передней панели
наименование типа изделия		3RH29
пригодность к использованию		для 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4, 3RH2
Общие технические данные
напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение		690 V
выдерживаемое импульсное напряжение расчетное значение		6 kV
степень защиты IP с лицевой стороны		IP20
механический ресурс (циклов) типичный		10 000 000
электрический ресурс (циклов) при AC-15 при 230 В типичный		200 000
Директива RoHS (дата)		10/01/2009
Масса нетто ME		0,06 kg
число размыкающих контактов для вспомогательных контактов
● с мгновенным срабатыванием		3
● с запаздыванием срабатывания		0
число замыкающих контактов для вспомогательных контактов
● с мгновенным срабатыванием		1
● с опережением срабатывания		0
число переключающих контактов вспомогательных контактов с мгновенным срабатыванием		0
рабочий ток при AC-15 при 690 В расчетное значение		1 A
рабочий ток вспомогательных контактов при AC-12
● при 24 В		10 A
● при 230 В		10 A
рабочий ток вспомогательных контактов при AC-14
● при 125 В		6 A
● при 250 В		6 A
рабочий ток вспомогательных контактов при AC-12 макс.		10 A
рабочий ток вспомогательных контактов при AC-15
● при 24 В		6 A
● при 230 В		6 A
● при 400 В		3 A
рабочий ток вспомогательных контактов при DC-12
● при 24 В		10 A
● при 110 В		3 A
● при 220 В		1 A
рабочий ток при 2 токопроводящих дорожках в ряд при DC-12
● при 24 В расчетное значение		10 A
● при 60 В расчетное значение		10 A
● при 110 В расчетное значение		4 A
● при 220 В расчетное значение		2 A
● при 440 В расчетное значение		1,3 A
● при 600 В расчетное значение		0,65 A
рабочий ток при 3 токопроводящих дорожках в ряд при DC-12
● при 24 В расчетное значение		10 A
● при 60 В расчетное значение		10 A
● при 110 В расчетное значение		10 A
● при 220 В расчетное значение		3,6 A
● при 440 В расчетное значение		2,5 A
● при 600 В расчетное значение		1,8 A
рабочий ток при 2 токопроводящих дорожках в ряд при DC-13
● при 24 В расчетное значение		10 A
● при 60 В расчетное значение		3,5 A
● при 110 В расчетное значение		1,3 A
● при 220 В расчетное значение		0,9 A
● при 440 В расчетное значение		0,2 A
● при 600 В расчетное значение		0,1 A
рабочий ток при 3 токопроводящих дорожках в ряд при DC-13
● при 24 В расчетное значение		10 A
● при 60 В расчетное значение		4,7 A
● при 110 В расчетное значение		3 A
● при 220 В расчетное значение		1,2 A
● при 440 В расчетное значение		0,5 A
● при 600 В расчетное значение		0,26 A
рабочий ток вспомогательных контактов при DC-13
● при 24 В		6 A
● при 48 В		2 A
● при 60 В		2 A
● при 110 В		1 A
● при 125 В		0,9 A
● при 220 В		0,3 A
● при 250 В		0,3 A
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В		С-характеристика: 10 А; 0,4 кА
надежность контакта вспомогательных контактов		одно неправильное включение на 100 млн. (17 В, 1 мА)
Условия окружающей среды
окружающая температура
● при эксплуатации		-25 ... +60 °C
● при хранении		-55 ... +80 °C
Безопасность
функция изделия
● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1		Да; с 3RT2
● принудительная коммутация согласно МЭК 60947-5-1		Да
защита от коротких замыканий
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В		С-характеристика: 10 А; 0,4 кА
исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется		gG: 10 А (690 В, 1 кА)
Монтаж/ крепление/ размеры
вид креплений		крепление с защелкой
высота		41,5 mm
ширина		36 mm
глубина		47,7 mm
Подсоединения/ клеммы
исполнение электрического соединения для цепи вспомогательного и оперативного тока		пружинный зажим
поперечное сечение подключаемого провода для вспомогательных контактов
● однопроводной или многопроводной		0,5 ... 2,5 mm²
● тонкопроволочный с концевой заделкой кабеля		0,5 ... 2,5 mm²
● тонкопроволочный без концевой заделки кабеля		0,5 ... 2,5 mm²
вид подключаемых сечений проводов
● для вспомогательных контактов
— однопроводной или многопроводной		2x (0,5 ... 2,5 мм²)
— тонкопроволочный с концевой заделкой кабеля		2x (0,5 ... 1,5 мм²)
— тонкопроволочный без концевой заделки кабеля		2x (0,5 ... 2,5 мм²)
● для проводов американского калибра (AWG) для вспомогательных контактов		2x (20 ... 14)
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов		20 ... 14
Дополнительная информация



последнее изменение:		26.05.2025
