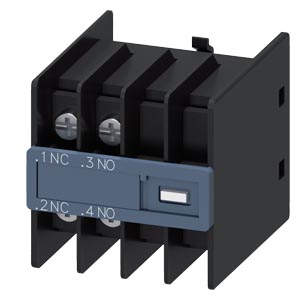

Siemens 3RH2911-4HA11 коммутационное устройство

Name: Siemens 3RH2911-4HA11 коммутационное устройство
Brand: Siemens
Availability: InStock

МОДУЛЬ БЛОК-КОНТАКТОВ, 1НО+1НЗ: 1НЗ, 1НО Д. ВСПОМ. КОНТАКТОРОВ И КОНТАКТОРОВ ДЛЯ КОММУТАЦИИ ЭЛЕКТРОДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00 И S0, ВЫВОДЫ ПОД КОЛЬЦЕВЫЕ КАБЕЛЬНЫЕ НАКОНЕЧНИКИ DIN EN 50012 И DIN EN 50005

Купить 3RH29114HA11 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RH29114HA11

Вспомогательный выключатель с лицевой стороны, 1 НО + 1 НЗ Токопровод 1 НЗ, 1 НО для 3RH2 и 3RT2 Присоединение глухого кабельного наконечника .1/.2, .3/.4

торговая марка изделия

SIRIUS

категория изделия

Вспомогательный выключатель

наименование изделия

вспомогательный выключатель

исполнение изделия

пристегивается на передней панели

наименование типа изделия

3RH29

пригодность к использованию

для 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4, 3RH2

Общие технические данные

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP с лицевой стороны

IP00

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

200 000

Директива RoHS (дата)

10/01/2009

Масса нетто ME

0,052 kg

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с запаздыванием срабатывания

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с опережением срабатывания

число переключающих контактов вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-15 при 690 В расчетное значение

1 A

рабочий ток вспомогательных контактов при AC-12

● при 24 В

10 A

● при 230 В

10 A

рабочий ток вспомогательных контактов при AC-14

● при 125 В

6 A

● при 250 В

6 A

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 24 В

6 A

● при 230 В

6 A

● при 400 В

3 A

рабочий ток вспомогательных контактов при DC-12

● при 24 В

10 A

● при 110 В

3 A

● при 220 В

1 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

4 A

● при 220 В расчетное значение

2 A

● при 440 В расчетное значение

1,3 A

● при 600 В расчетное значение

0,65 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

10 A

● при 220 В расчетное значение

3,6 A

● при 440 В расчетное значение

2,5 A

● при 600 В расчетное значение

1,8 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

3,5 A

● при 110 В расчетное значение

1,3 A

● при 220 В расчетное значение

0,9 A

● при 440 В расчетное значение

0,2 A

● при 600 В расчетное значение

0,1 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

4,7 A

● при 110 В расчетное значение

3 A

● при 220 В расчетное значение

1,2 A

● при 440 В расчетное значение

0,5 A

● при 600 В расчетное значение

0,26 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

6 A

● при 48 В

2 A

● при 60 В

2 A

● при 110 В

1 A

● при 125 В

0,9 A

● при 220 В

0,3 A

● при 250 В

0,3 A

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да; с 3RT2

● принудительная коммутация согласно МЭК 60947-5-1

Да

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

вид креплений

крепление с защелкой

высота

37,5 mm

ширина

36 mm

глубина

43,7 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

соединение для кольцевых кабельных наконечников

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.34 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

0.562 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

0.0172 kg

● потенциал парникового эффекта [CO2 eq] / всего

0.92 kg

Environment		General Product Approval
Environmental Confirmations
Functional Saftey	Maritime application
Type Examination Certificate
Maritime application

Дополнительная информация

последнее изменение:

26.05.2025

Дата
06.04.2026
