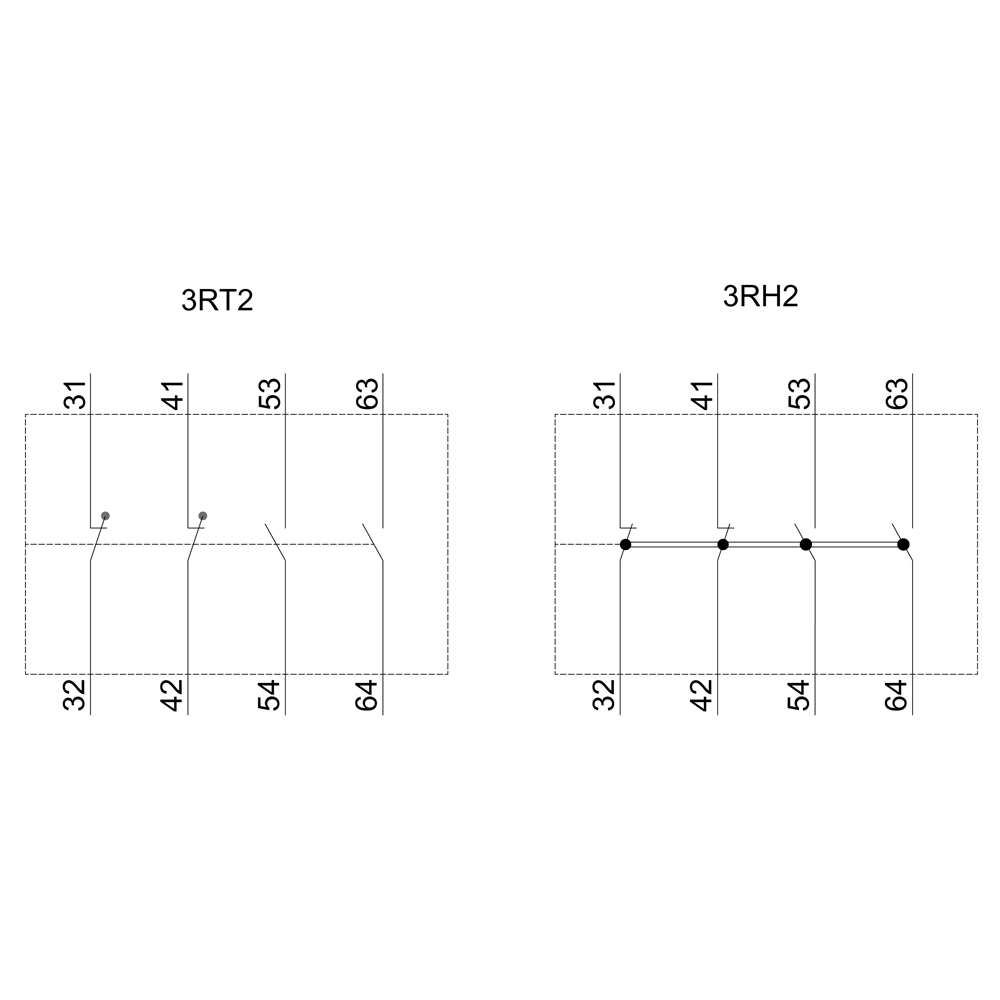

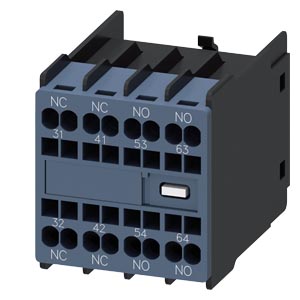

Вспомогательный выключатель с лицевой стороны, 2 НО + 2 НЗ Токопровод 1 НЗ, 1 НЗ, 1 НО, 1 НО для 3RH2 и 3RT2 Пружинная клемма 31/32, 41/42, 53/54, 63/64
|
|
торговая марка изделия
|
SIRIUS
|
|
категория изделия
|
Вспомогательный выключатель
|
|
наименование изделия
|
вспомогательный выключатель
|
|
исполнение изделия
|
пристегивается на передней панели
|
|
наименование типа изделия
|
3RH29
|
|
пригодность к использованию
|
для 3RT2.2, 3RT2.3, 3RT2.4, 3RH2
|
|
Общие технические данные
|
|
напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение
|
690 V
|
|
выдерживаемое импульсное напряжение расчетное значение
|
6 kV
|
|
степень защиты IP с лицевой стороны
|
IP20
|
|
механический ресурс (циклов) типичный
|
10 000 000
|
|
электрический ресурс (циклов) при AC-15 при 230 В типичный
|
200 000
|
|
Директива RoHS (дата)
|
10/01/2009
|
|
Масса нетто ME
|
0,061 kg
|
|
число размыкающих контактов для вспомогательных контактов
|
|
|
● с мгновенным срабатыванием
|
2
|
|
● с запаздыванием срабатывания
|
0
|
|
число замыкающих контактов для вспомогательных контактов
|
|
|
● с мгновенным срабатыванием
|
2
|
|
● с опережением срабатывания
|
0
|
|
число переключающих контактов вспомогательных контактов с мгновенным срабатыванием
|
0
|
|
рабочий ток при AC-15 при 690 В расчетное значение
|
1 A
|
|
рабочий ток вспомогательных контактов при AC-12
|
|
|
● при 24 В
|
10 A
|
|
● при 230 В
|
10 A
|
|
рабочий ток вспомогательных контактов при AC-14
|
|
|
● при 125 В
|
6 A
|
|
● при 250 В
|
6 A
|
|
рабочий ток вспомогательных контактов при AC-12 макс.
|
10 A
|
|
рабочий ток вспомогательных контактов при AC-15
|
|
|
● при 24 В
|
6 A
|
|
● при 230 В
|
6 A
|
|
● при 400 В
|
3 A
|
|
рабочий ток вспомогательных контактов при DC-12
|
|
|
● при 24 В
|
10 A
|
|
● при 110 В
|
3 A
|
|
● при 220 В
|
1 A
|
|
рабочий ток при 2 токопроводящих дорожках в ряд при DC-12
|
|
|
● при 24 В расчетное значение
|
10 A
|
|
● при 60 В расчетное значение
|
10 A
|
|
● при 110 В расчетное значение
|
4 A
|
|
● при 220 В расчетное значение
|
2 A
|
|
● при 440 В расчетное значение
|
1,3 A
|
|
● при 600 В расчетное значение
|
0,65 A
|
|
рабочий ток при 3 токопроводящих дорожках в ряд при DC-12
|
|
|
● при 24 В расчетное значение
|
10 A
|
|
● при 60 В расчетное значение
|
10 A
|
|
● при 110 В расчетное значение
|
10 A
|
|
● при 220 В расчетное значение
|
3,6 A
|
|
● при 440 В расчетное значение
|
2,5 A
|
|
● при 600 В расчетное значение
|
1,8 A
|
|
рабочий ток при 2 токопроводящих дорожках в ряд при DC-13
|
|
|
● при 24 В расчетное значение
|
10 A
|
|
● при 60 В расчетное значение
|
3,5 A
|
|
● при 110 В расчетное значение
|
1,3 A
|
|
● при 220 В расчетное значение
|
0,9 A
|
|
● при 440 В расчетное значение
|
0,2 A
|
|
● при 600 В расчетное значение
|
0,1 A
|
|
рабочий ток при 3 токопроводящих дорожках в ряд при DC-13
|
|
|
● при 24 В расчетное значение
|
10 A
|
|
● при 60 В расчетное значение
|
4,7 A
|
|
● при 110 В расчетное значение
|
3 A
|
|
● при 220 В расчетное значение
|
1,2 A
|
|
● при 440 В расчетное значение
|
0,5 A
|
|
● при 600 В расчетное значение
|
0,26 A
|
|
рабочий ток вспомогательных контактов при DC-13
|
|
|
● при 24 В
|
6 A
|
|
● при 48 В
|
2 A
|
|
● при 60 В
|
2 A
|
|
● при 110 В
|
1 A
|
|
● при 125 В
|
0,9 A
|
|
● при 220 В
|
0,3 A
|
|
● при 250 В
|
0,3 A
|
|
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В
|
С-характеристика: 10 А; 0,4 кА
|
|
надежность контакта вспомогательных контактов
|
одно неправильное включение на 100 млн. (17 В, 1 мА)
|
|
Условия окружающей среды
|
|
окружающая температура
|
|
|
● при эксплуатации
|
-25 ... +60 °C
|
|
● при хранении
|
-55 ... +80 °C
|
|
Безопасность
|
|
функция изделия
|
|
|
● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1
|
Да; с 3RT2
|
|
● принудительная коммутация согласно МЭК 60947-5-1
|
Да
|
|
защита от коротких замыканий
|
|
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В
|
С-характеристика: 10 А; 0,4 кА
|
|
исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется
|
gG: 10 А (690 В, 1 кА)
|
|
Монтаж/ крепление/ размеры
|
|
вид креплений
|
крепление с защелкой
|
|
высота
|
41,5 mm
|
|
ширина
|
36 mm
|
|
глубина
|
47,7 mm
|
|
Подсоединения/ клеммы
|
|
исполнение электрического соединения для цепи вспомогательного и оперативного тока
|
пружинный зажим
|
|
поперечное сечение подключаемого провода для вспомогательных контактов
|
|
|
● однопроводной или многопроводной
|
0,5 ... 2,5 mm²
|
|
● тонкопроволочный с концевой заделкой кабеля
|
0,5 ... 2,5 mm²
|
|
● тонкопроволочный без концевой заделки кабеля
|
0,5 ... 2,5 mm²
|
|
вид подключаемых сечений проводов
|
|
|
● для вспомогательных контактов
|
|
|
— однопроводной или многопроводной
|
2x (0,5 ... 2,5 мм²)
|
|
— тонкопроволочный с концевой заделкой кабеля
|
2x (0,5 ... 1,5 мм²)
|
|
— тонкопроволочный без концевой заделки кабеля
|
2x (0,5 ... 2,5 мм²)
|
|
● для проводов американского калибра (AWG) для вспомогательных контактов
|
2x (20 ... 14)
|
|
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов
|
20 ... 14
|
|
экологический сертификат изделия
|
|
|
● потенциал парникового эффекта [CO2 eq] / в процессе производства
|
0.34 kg
|
|
● потенциал парникового эффекта [CO2 eq] / при эксплуатации
|
0.562 kg
|
|
● потенциал парникового эффекта [CO2 eq] / по истечении срока службы
|
0.0172 kg
|
|
● потенциал парникового эффекта [CO2 eq] / всего
|
0.92 kg
|
|
|
|
