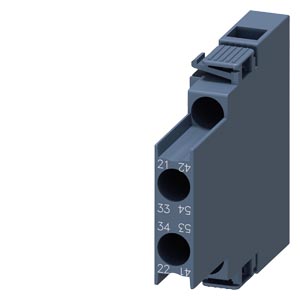

Siemens 3RH6911-1DA11 коммутационное устройство

Name: Siemens 3RH6911-1DA11 коммутационное устройство
Brand: Siemens
Availability: InStock

БОКОВОЙ МОДУЛЬ БЛОК-КОНТАКТОВ, 1НО+1НЗ, ДЛЯ КОНТАКТОРОВ КОММУТАЦИИ ЭЛЕКТРОДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00, ВИНТОВЫЕ КЛЕММЫ, DIN EN 50012 И DIN EN 50005

Купить 3RH69111DA11 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RH69111DA11

Вспом. блок выключателей сбоку, для контакторов двигателя 1 НО + 1 НЗ, размер S00, зажимной контакт DIN EN 50012 и DIN EN 50005

торговая марка изделия

SIRIUS

категория изделия

Вспомогательный выключатель

наименование изделия

вспомогательный выключатель

исполнение изделия

первый монтируется сбоку

пригодность к использованию

вспомогательный и силовой контактор

Общие технические данные

типоразмер контактора

S00

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP с лицевой стороны

IP20

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

200 000

Директива RoHS (дата)

05/01/2012

Масса нетто ME

40 g

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с запаздыванием срабатывания

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

● с опережением срабатывания

число переключающих контактов вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-15 при 690 В расчетное значение

1 A

рабочий ток вспомогательных контактов при AC-12

● при 24 В

10 A

● при 230 В

10 A

рабочий ток вспомогательных контактов при AC-14

● при 125 В

6 A

● при 250 В

6 A

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 24 В

6 A

● при 230 В

6 A

● при 400 В

3 A

рабочий ток вспомогательных контактов при DC-12

● при 24 В

10 A

● при 110 В

3 A

● при 220 В

1 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

4 A

● при 220 В расчетное значение

2 A

● при 440 В расчетное значение

1,3 A

● при 600 В расчетное значение

0,65 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-12

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

10 A

● при 110 В расчетное значение

10 A

● при 220 В расчетное значение

3,6 A

● при 440 В расчетное значение

2,5 A

● при 600 В расчетное значение

1,8 A

рабочий ток при 2 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

3,5 A

● при 110 В расчетное значение

1,3 A

● при 220 В расчетное значение

0,9 A

● при 440 В расчетное значение

0,2 A

● при 600 В расчетное значение

0,1 A

рабочий ток при 3 токопроводящих дорожках в ряд при DC-13

● при 24 В расчетное значение

10 A

● при 60 В расчетное значение

4,7 A

● при 110 В расчетное значение

3 A

● при 220 В расчетное значение

1,2 A

● при 440 В расчетное значение

0,5 A

● при 600 В расчетное значение

0,26 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

6 A

● при 48 В

2 A

● при 60 В

2 A

● при 110 В

1 A

● при 125 В

0,9 A

● при 220 В

0,3 A

● при 250 В

0,3 A

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

Монтаж/ крепление/ размеры

вид креплений

крепление с защелкой

высота

57,4 mm

ширина

10 mm

глубина

66 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14

Разрешения Сертификаты

Environment	General Product Approval		Maritime application
Environmental Confirmations		Confirmation	CCS (China Classification Society)
other
Confirmation

Дополнительная информация

последнее изменение:

03.04.2025
