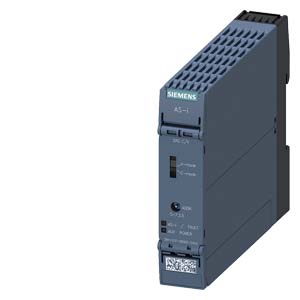

Siemens 3RK1107-0BG00-2AA2 система автоматизации

Name: Siemens 3RK1107-0BG00-2AA2 система автоматизации
Brand: Siemens
Price: 34585 RUB
Availability: InStock

Модуль AS-i SlimLine Compact SC22.5, IP20, аналоговый, 2AQ-C/V пружинные клеммы 4 x аналоговый выход Выходы с возможностью переключения C/V Установочная ширина 22,5 мм

Купить 3RK11070BG002AA2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 34585 руб.

Технические характеристики 3RK11070BG002AA2

компактный модуль AS-i SlimLine SC22.5, IP20, аналог., 2AQ-C/V пружинные клеммы 2x аналог. вых. переключаемые выходы C/V габаритная ширина 22,5 мм

наименование изделия

Модуль ввода-вывода Slimline Compact для установки в распределительном шкафе

исполнение изделия

AS-i SC22.5, 2AQ напряжение/ток

наименование типа изделия

3RK1

исполнение типа устройства

стандартный исполнительный модуль

профиль ведомого интерфейса AS

S-7.3.5

код ID1

F; Заводская настройка, изменяемая

рабочее напряжение согласно спецификации интерфейса AS

18 ... 31,6 V

функция изделия пригоден для питания AS-i 24 В

Да

потребляемый ток из профильных кабелей интерфейса AS

● при 30 В макс.

200 mA

● при 24 В с AS-i Power24V макс.

200 mA

вид настройки адреса устройств AS-i

Через передний разъем адресации

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Diboron trioxide CAS-No. 1303-86-2

Масса нетто ME

0,179 kg

справочный идентификатор

● согласно DIN EN 61346-2

● согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750

ударопрочность

15 g / 11 мс (модули) или 10 g / 11 мс (модули с приборным разъемом)

прочие указания

Для электропитания выходных цепей необходим внешний дополнительный источник питания (AUX POWER) 20 – 30 В пост. тока. Дополнительный источник питания должен соответствовать IEC 60990 (PELV), класс защиты III.

Цифровые входы

число цифровых входов

число цифровых входов противоаварийный

цифровой выход

число цифровых выходов

тип источника питания на выходах

AS-интерфейс или U_AUX

аналоговые входы

число аналоговых входов

разрешение АЦП для аналогового ввода/вывода

12 bit

аналоговые выходы

число аналоговых выходов

диапазон сигнала на аналоговом выходе

0 ... 20 мА; 4 – 20 мА; +/- 20 мА; 1 – 5 В; 0 – 10 В; +/- 10 В

функция изделия параметризуемая выходная величина

Да

ошибка/ точность

относительный симметричный предел рабочей погрешности относительно входного/выходного диапазона

1 %; полномасштабный

относительный симметричный предел базовой погрешности относительно входного/выходного диапазона при 25 °C

0,8 %

симметричная ошибка температуры на K относительно входного/выходного диапазона

0,01 %/K

относительная симметричная нелинейность относительно входного/выходного диапазона

0,08 %

относительная симметричная воспроизводимость относительно входного/выходного диапазона в установившемся состоянии 25 °C

0,1 %

соединитель приборов

допустимый ток длительной нагрузки интерфейса для модульного соединителя

● для интерфейса AS

2 A

● для внешнего вспомогательного напряжения

4 A

Монтаж/ крепление/ размеры

вид креплений

Винтовое и защёлкивающееся крепление

высота

100 mm

ширина

22,5 mm

глубина

120 mm

Условия окружающей среды

окружающая температура

● при эксплуатации

-25 ... +70 °C

● при хранении

-40 ... +85 °C

Подсоединения/ клеммы

исполнение электрического соединения входов и выходов

пружинная клемма (push-in)

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,25 ... 1,0 mm²), 2x (0,25 ... 1,0 mm²)

● тонкопроволочный без концевой заделки кабеля

1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 16), 2x (20 ... 16)

● для проводов американского калибра (AWG) многопроводной

1x (20 ... 16), 2x (20 ... 16)

Разрешения Сертификаты

Environment	General Product Approval		EMV
Environmental Confirmations
Test Certificates	Maritime application	other
Type Test Certificates/Test Report			Confirmation
Industrial Communication
