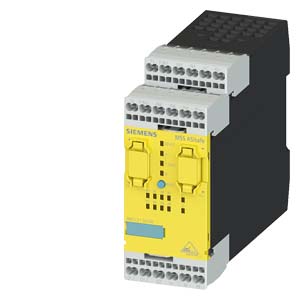

Siemens 3RK3121-2AC00 контрольно-измерительное оборудование

Name: Siemens 3RK3121-2AC00 контрольно-измерительное оборудование
Brand: Siemens
Price: 70891 RUB
Availability: InStock

SIRIUS, CENTRAL UNIT 3RK3 ASISAFE BASIC ДЛЯ MODULAR SAFETY SYSTEM 3RK3 1/2F-DI,6DI, 1F-RO,1F-DO,24V DC MONITORING OF ASI SLAVES, CONTROL OF 8 SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SPRING-LOADED TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) NO EXPANSION MODULE CAN BE CONNECTED

Купить 3RK31212AC00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 70891 руб.

Технические характеристики 3RK31212AC00

SIRIUS, Центральный модуль 3RK3 ASIsafe Basic для модульной системы безопасности 3RK3 1/2 Оу-ЦВх, 6 ЦВх, 1 Оу-РелВых, 1 Оу-ЦВых,24 В DC Мониторы ведомых устройств ASI Активация 8 безопасных выходов на разъеме шины AS-интерфейса возможность параметрирования с помощью программного обеспечения Safety ES Установочная ширина 45 мм Пружинная клемма до SIL3 (МЭК 61508) до уровня производительности E (ISO 13849-1) без блока расширения с возможностью подключения

торговая марка изделия

SIRIUS

категория изделия

Модульная система безопасности

наименование изделия

Центральный модуль

исполнение изделия

1/2 F-DI, 6 DI, 1 F-RO, 1 F-DO

пригодность к использованию при контроле оптоэлектронных защитных устройств согласно МЭК 61496-1

Да

пригодность к использованию

● контроль беспотенциальных датчиков

Да

● контроль потенциальных датчиков

Да

● контроль позиционных выключателей

Да

● контроль цепей аварийного отключения

Да

● контроль клапанов

Да

● контроль оптоэлектронных защитных устройств

Да

● контроль бесконтактных выключателей

Да

● противоаварийные электрические цепи

Да

Общие технические данные

функция изделия

● функция аварийного останова

Да

● контроль защитной двери

Да

● контроль защитной дверцы с сувальдой

Да

● подавление, 2 датчика параллельно

Да

● подавление, 4 датчика параллельно

Да

● подавление, 4 датчика последовательно

Да

● параметризуемый контроль

Да

● анализ: электрочувствительное защитное оборудование

Да

● анализ: переключатель

Да

● контроль контактных ковриков

Да

● анализ: двуручный пульт управления

Да

● анализ: разрешающий выключатель

Да

● контролируемый пуск

Да

● двуручное переключение согласно EN 574

Да

число функциональных модулей типичный

300

напряжение развязки расчетное значение

300 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

2 500 V

потребляемый ток при расчетном значении напряжения питания

1,685 A

степень защиты IP

● корпуса

IP20

● для соединительной клеммы

IP20

ударопрочность

15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

5 ... 500 Hz: 0,75 mm

частота коммутации макс.

1 000 1/h

механический ресурс (циклов) типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/28/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Diboron trioxide CAS-No. 1303-86-2

Масса нетто ME

0,34 kg

функция изделия пригоден для питания AS-i 24 В

Да

функция изделия диагностика с помощью устройства CTT2

Да

число безопасных сигналов для децентрализованного отключения или прямого обмена данными с помощью интерфейса AS

потребляемый ток из профильных кабелей интерфейса AS

● при 30 В макс.

45 mA

● при 24 В с AS-i Power24V макс.

45 mA

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

давление воздуха согласно SN 31205

70 ... 106 kPa

Электромагнитная совместимость

электромагнитная обстановка на объекте

Данное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры.

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ (порты питания) / 1 кВ (сигнальные порты)

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

Безопасность

интервал диагностического тестирования с помощью внутренней функции тестирования макс.

1 000 s

категория останова согласно МЭК 60204-1

0 / 1

категория согласно EN 954-1

IEC 62061

предел действия SIL (подсистема) согласно EN 62061

Kat. 4 / SIL3 / Ple

уровень полноты безопасности (SIL)

● согласно МЭК 62061

SIL 3

PFHD при высокой приоритетности запроса

● согласно МЭК 62061

1E-8 1/h

ISO 13849

уровень эффективности защиты (PL) согласно EN ISO 13849-1

категория согласно EN ISO 13849-1

уровень эффективности защиты (PL)

● согласно ISO 13849-1

PL e

IEC 61508

уровень полноты безопасности (SIL)

● согласно МЭК 61508

отказоустойчивость аппаратных средств (HFT)

● согласно МЭК 61508

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

защита от коротких замыканий

исполнение плавкой вставки предохранителя для защиты замыкающих контактов релейных выходов от коротких замыканий требуется

NH тип 3NA, DIAZED тип 5SB, NEOZED тип 5SE

Входы/ Выходы

функция изделия

● параметризуемые входы

Да

● параметризуемые выходы

Да

число входов

● противоаварийный

● не противоаварийный

время задержки входного сигнала

0 ... 150 ms

время обнаружения входного сигнала на цифровом входе макс.

60 ms

время задержки входного сигнала на цифровом входе макс.

150 ms

число выходов

● противоаварийный 2-канальный

● для тестирования контактных датчиков

число выходов как контактный коммутационный элемент противоаварийный

● 1-канальный

● 2-канальный

число выходов как бесконтактный полупроводниковый коммутационный элемент

● противоаварийный 2-канальный

● не противоаварийный

исполнение бесконтактного коммутационного элемента противоаварийный

Положительный выходной сигнал

длительность импульса бесконтактного полупроводникового коммутационного элемента для отключения противоаварийный макс.

1 ms

время повторной готовности безопасных выходов

420 ms

время гашения общих драйверов

1 ms

коммутационная способность по току полупроводниковых выходов при DC-13 при 24 В

1,5 A

Связь/ протокол

протокол опциональный поддерживается

● протокол PROFIBUS DP

Да; при использовании модуля интерфейса протокола DP; 64 бит циклических данных

протокол поддерживается протокол интерфейса AS

Да

Цепь тока управления/ управление

тип напряжения

пост. ток

оперативное напряжение питания расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,15

пик тока включения

● при 24 В

70 A

длительность пика тока включения

● при 24 В

1 ms

рабочая мощность расчетное значение

4,5 W

Монтаж/ крепление/ размеры

монтажное положение

вертикальной

вид креплений

Быстрое крепление на монтажной шине или винтовое соединение через дополнительный вставной клапан

высота

111 mm

ширина

45 mm

глубина

124 mm

Подсоединения/ клеммы

функция изделия съемная клемма

Да

исполнение электрического соединения

пружинный зажим

вид подключаемых сечений проводов

● однопроводной

2x (0,25 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,25 ... 1 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (24 ... 16)

● для проводов американского калибра (AWG) многопроводной

2x (24 ... 16)

поперечное сечение подключаемого провода тонкопроволочный с концевой заделкой кабеля

0,25 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

24 ... 16

● многопроводной

24 ... 16

сопротивление постоянного тока провода макс.

100 Ω

Разрешения Сертификаты

Environment	General Product Approval	Functional Saftey
Environmental Confirmations		Miscellaneous	Type Examination Certificate
Functional Saftey	Industrial Communication
Type Examination Certificate
