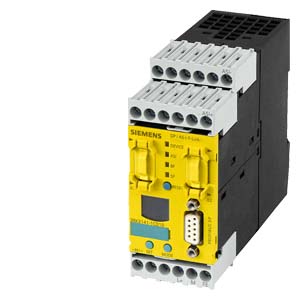

Siemens 3RK3141-1CD10 контрольно-измерительное оборудование

Name: Siemens 3RK3141-1CD10 контрольно-измерительное оборудование
Brand: Siemens
Availability: InStock

DP/AS-I F-LINK, ROUTER PROFIBUS DP/AS-I ДЛЯ SAFETY-ORIENTED DATA TRANSMISSION ОТ ASISAFE ДО PROFIBUS DP - PROFISAFE. MASTER PROFILE M3/ M4 ACC. ДО EXTENDED AS-I SPEC.3.0. ГРАД. OF PROTECTION IP20. ВИНТОВЫЕ КЛЕММЫS

Купить 3RK31411CD10 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RK31411CD10

DP/AS-i F-Link Шлюз PROFIBUS-DP/AS-i для безопасно-ориентированной передачи данных с ASIsafe на PROFIBUS-DP-PROFIsafe. Мастер-профиль M3/M4 согласно спецификации AS-i V3.0. Степень защиты IP20. Винтовые клеммы.

Общие технические данные

наименование изделия

PROFIsafe/ASIsafe F-Link

наименование типа изделия

DP/AS-i F-Link

степень защиты IP

IP20

исполнение электрического соединения интерфейса AS

винтовое соединение

тип источника питания

через 24 В пост.тока

потребляемый ток

● из профильных кабелей интерфейса AS

— при 24 В с AS-i Power24V макс.

100

мощность потерь [Вт]

напряжение развязки расчетное значение

500

характеристика изделия поддержка резервирования

Нет

функция изделия пригоден для питания AS-i 24 В

Нет

функция изделия

● веб-управление

Нет

● диагностика по электронной почте

Нет

● гальваническая развязка

Да

исполнение индикатора

● как индикация состояния с помощью светодиодов

DEVICE, ASi, BF, SF

● как индикация состояния с помощью дисплея

точечный матричный индикатор, двухстрочный

способ проектирования интерфейса AS

кнопка установки на приборе, STEP7, GSD, командный интерфейс

Связь/ протокол

версия спецификации интерфейса AS

V 3.0

профиль ведущего интерфейса AS поддерживается

M4 (согласно спецификации интерфейса AS V 3.0)

способ передачи данных

PROFIBUS

число интерфейсов

● как интерфейс AS

● согласно RS 485

● согласно стандарту Industrial Ethernet

● согласно PROFINET

● согласно Wireless

● согласно USB

● прочие

компонент изделия оптический интерфейс

Нет

протокол поддерживается

● протокол ASIsafe (Safety at work)

Да

● протокол PROFIsafe

Да

● PROFIBUS

Да

● протокол PROFINET IO

Нет

● протокол PROFINET CBA

Нет

● TCP/IP

Нет

● SNMP

Нет

стандарт беспроводной связи ИИЭР 802.11

Нет

Входы/ Выходы

число входов для интерфейса AS макс.

496

число выходов для интерфейса AS макс.

496

число устройств AS-i на каждый интерфейс AS макс.

время цикла шины интерфейса AS

● для 31 устройств

● для 62 устройств

доступ к данным цифровых входов/выходов

об отображении процесса/периферийных адресах

доступ к данным аналоговых входов/выходов

об отображении процесса/периферийных адресах и переносе набора данных

Данные по механике

ширина

высота

111

глубина

124

вид креплений

защелкивающееся крепление на стандартной монтажной шине 35 мм или винтовое крепление посредством дополнительной вставной накладки

формат модуля

IP20

Условия окружающей среды

окружающая температура

● при монтаже на горизонтальную профильную шину при эксплуатации

°C

0 ... 50

● при транспортировке

°C

-40 ... +85

● при хранении

°C

-40 ... +85

относительная атмосферная влажность при 25 °C при эксплуатации макс.

высота над уровнем моря при высоте над уровнем моря макс.

2 000

Безопасность

пригодность к использованию противоаварийная функция

Да

категория согласно EN 954-1

уровень полноты безопасности (SIL) согласно МЭК 61508

SIL 3

предел действия SIL (подсистема) согласно EN 62061

уровень эффективности защиты (PL) согласно EN ISO 13849-1

категория требований согласно DIN V 19250

AK7, AK8

маркировка взрывозащиты для искробезопасности сопряженного оборудования

● EEx ia

Нет

● EEx ib

Нет

категория взрывозащиты для газа

нет

категория взрывозащиты для пыли

нет

Сертификаты/ допуски к эксплуатации

General Product Approval			EMV	Functional Saftey	Test Certificates
				Type Examination Certificate	Type Test Certificates/Test Report
other		Environment	Industrial Communication
	Confirmation	Environmental Confirmations
