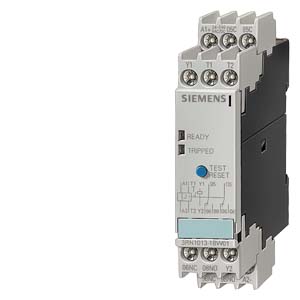

Siemens 3RN1013-1BW01 — Реле термисторной защиты
Тепловое реле 3RN10131BW01
РЕЛЕ ТЕРМИСТОРНОЙ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, МНОГОФУНКЦИОНАЛЬНОЕ МОДУЛЬ РАСШИРЕНИЯ РУЧНОЙ/АВТО/УДАЛЕН., ОТСЛЕЖИВАНИЕ К.З., UC24..240V БИСТАБИЛЬНЫЙ, ВИНТОВЫЕ КЛЕММЫ
Реле термисторной защиты Сименс
Аппараты термисторной защиты двигателей контролируют позисторы (термисторы с положительным температурным коэффициентом), встроенные в обмотку двигателя ( они укладываются в обмотку двигателя изготовителем двигателей). При превышении температурного порога позисторов (напр., 150oС) срабатывает аппарат термисторной защиты двигателя, который через вспомогательные контакты воздействует на контактор и отключает двигатель.
Другими словами, осуществляется непосредственное измерение нагрева двигателя. Речь идет о зависимой от температуры защите.
Области применения 3RN1013-1BW01
Зависимая от температуры защита предпочтительна в тех случаях, когда по току невозможно с достаточной точностью определить температуру двигателя. Это касается прежде всего двигателей с продолжительным периодом запуска, частыми операциями включения и отключения (повторно-кратковременный режим) или двигателей с регулируемым числом оборотов (при помощи преобразователя частоты).
Термисторная защита эффективна также при сильном загрязнении двигателей или выходе из строя принудительного охлаждения. Следующей областью применения термисторной защиты является температурный контроль в трансформаторах, жидкостях и подшипниках для их защиты от перегрева.
Достоинства реле термисторной защиты Siemens 3RN10131BW01
- Высокая помехоустойчивость - Надежность в эксплуатации
- Широкий спектр аппаратов - На каждый случай - свой аппарат
- Индикация обрыва и короткого замыкания в цепи датчика - Простота и скорость диагностики неисправностей
Технические характеристики 3RN10131BW01
| | THERMISTOR MOTOR PROTECTION MULTIFUNCTION EVALUATION UNIT MANUAL/AUTO/REMOTE, SHORT-CIRC.DETECT., UC24...240V BISTABLE, SCREW CONNECTION | ||
| Общие технические данные: | |||
| Вид напряжения | AC/DC | ||
| Частота напряжения питания | |||
| 1 для вспомогательных цепей и цепей управления | |||
| — расчетное значение | Hz | 50 | |
| 2 для вспомогательных цепей и цепей управления расчетное значение | Hz | 60 | |
| Управляющее напряжение питания | |||
| 1 | |||
| — при переменном токе | |||
| — при 50 Гц расчетное исходное значение | V | 24 | |
| — при 50 Гц расчетное конечное значение | V | 240 | |
| — при 60 Гц расчетное исходное значение | V | 24 | |
| — при 60 Гц расчетное конечное значение | V | 240 | |
| — при постоянном токе | |||
| — расчетное исходное значение | V | 24 | |
| — расчетное конечное значение | V | 240 | |
| Количество измерительных контуров | 1 | ||
| Количество размыкающих контактов для вспомогательных контактов | 0 | ||
| Количество замыкающих контактов для вспомогательных контактов | 0 | ||
| Количество переключающих контактов для вспомогательных контактов | 2 | ||
| измеряемая температура | |||
| исходное значение | °C | 60 | |
| конечное значение | °C | 180 | |
| Функция продукта | |||
| Блокировка повторного включения | да | ||
| Автоматический сброс | да | ||
| Сохранение ошибок | да | ||
| внешний сброс | да | ||
| Условное обозначение согласно DIN EN 61346-2 | K | ||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
| Температура окружающей среды во время эксплуатации | °C | -25 ... +60 | |
| Данные по механике: | |||
| Исполнение электрического подключения для вспомогательных цепей и цепей управления | винтовой зажим | ||
| Исполнение электрического подключения Цоколь со штырьками | нет | ||
| Исполнение индикации Светодиод | да | ||
| Степень защиты IP | IP20 | ||
| Ширина | mm | 22,5 | |
| Высота | mm | 102 | |
| Глубина | mm | 91 | |
| Сертификаты/ допуски к эксплуатации: | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 04.06.2016 | ||
Техническая документация по 3RN1013-1BW01
- Презентация «Easy, efficient and always up to date – the SIRIUS modular system»
язык: EN, страниц: 8, размер: 435.77 Кб
