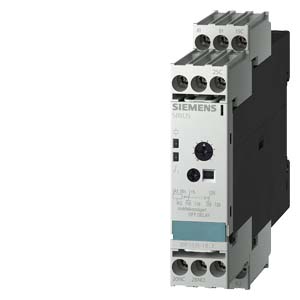

Siemens 3RP1535-1BW30 реле контроля

Name: Siemens 3RP1535-1BW30 реле контроля
Brand: Siemens
Availability: InStock

РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ

Купить 3RP15351BW30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RP15351BW30

!!! Снято с производства!!! Предпочтительное изделие-преемник: 3RP2535-1AW30 Реле времени, с электронн. задержкой отпускания 2 переключающих контакта, 15 диапазонов времени 0,05 с – 100 ч 24–240 В DC, широкий диапазон напряжения при AC 50/60 Гц

торговая марка изделия

SIRIUS

наименование изделия

реле времени

наименование типа изделия

3RP15

Общие технические данные

характеристика изделия защитное покрытие печатной платы

Нет

компонент изделия

● релейный выход

Да

● полупроводниковый выход

Нет

дополнение изделия требуется дистанционное управление

Нет

дополнение изделия опциональный дистанционное управление

Нет

мощность потерь [Вт] макс.

2 W

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

испытательное напряжение для испытаний изоляции

2 kV

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

4 000 V

ударопрочность согласно МЭК 60068-2-27

11 g/15 мс

вибропрочность согласно МЭК 60068-2-6

10 ... 55 Hz / 0,35 mm

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

регулируемое время

0,05 s ... 100 h

относительная точность уставки относительно верхнего предела шкалы

5 %

тепловой ток

5 A

мин. длительность включения

35 ms

время повторной готовности

150 ms

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %

влияние окружающей температуры

±5 %

влияние напряжения питания

±1 %

Директива RoHS (дата)

05/28/2009

SVHC substance name

Lead monoxide (lead oxide) CAS-No. 1317-36-8

Масса нетто ME

0,155 kg

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания 1 при переменном токе

● при 50 Гц

24 ... 240 V

● при 60 Гц

24 ... 240 V

частота оперативного напряжения питания 1

50 ... 60 Hz

оперативное напряжение питания 1 при постоянном токе

24 ... 240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

Переключательная функция

функция коммутации

● с задержкой срабатывания

Нет

● с задержкой срабатывания/ безынерционный

Нет

● с проскальзыванием при замыкании

Нет

● с проскальзыванием при замыкании/ безынерционное

Нет

● с задержкой отпускания

Нет

функция коммутации

● мигающий, симметричный, начало отсчета - пауза/ безынерционный

Нет

● мигающий, симметричный, начало отсчета - пауза

Нет

● мигающий, симметричный, начало отсчета - импульс/ безынерционный

Нет

● мигающий, симметричный, начало отсчета - импульс

Нет

● мигающий, асимметричный, начало отсчета - пауза

Нет

● мигающий, асимметричный, начало отсчета - импульс

Нет

функция коммутации

● соединение звезда - треугольник с функцией последействия

Нет

● соединение звезда - треугольник

Нет

функция коммутации с сигналом управления

● с дополнительной задержкой срабатывания

Нет

● с проскальзыванием при размыкании

Нет

● с проскальзыванием при размыкании/ безынерционное

Нет

● с задержкой отпускания

Да

● с задержкой отпускания/ безынерционный

Нет

● с задержкой импульсов

Нет

● с задержкой импульсов/ безынерционный

Нет

● с формированием импульса

Нет

● с формированием импульса/ безынерционный

Нет

● с дополнительной задержкой срабатывания/ мгновенного действия

Нет

● с задержкой срабатывания/ с задержкой отпускания/ безынерционный

Нет

● с проскальзыванием при замыкании

Нет

● с проскальзыванием при замыкании/ безынерционное

Нет

функция коммутации реле с импульсными контактами с сигналом управления

● перезапускаемый при отключенном сигнале управления/ безынерционный

Нет

● перезапускаемый при включенном сигнале управления

Нет

● перезапускаемый при включенном сигнале управления/ безынерционный

Нет

● перезапускаемый при отключенном сигнале управления

Нет

защита от коротких замыканий

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gL/gG: 4 A

Вспомогательный контур

материал коммутирующих контактов

AgSnO2

число размыкающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

число замыкающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

число переключающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-15

● при 24 В

3 A

● при 250 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

частота коммутации с контактором 3RT2 макс.

5 000 1/h

надежность контакта вспомогательных контактов

одно неправильн...(17 В, 5 мА)

нагрузочная способность контакта вспомогательных контактов согласно UL

R300/B300

Входы/ Выходы

функция изделия

● удерживающий

Нет

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 61812-1

EN 61000-6-4(3)

устойчивость к электромагнитным помехам согласно МЭК 61812-1

EN 61000-6-2

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ подключение к сети / 1 кВ подключение линии управления

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

Безопасность

категория согласно EN 954-1

нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

тип изоляции

Базовая изоляция

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (20 ... 14)

● для проводов американского калибра (AWG) многопроводной

2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 14

● многопроводной

20 ... 14

момент затяжки

0,8 ... 1,2 N·m

исполнение резьбы соединительного болта

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

103 mm

ширина

22,5 mm

глубина

91 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Разрешения Сертификаты

Environment	General Product Approval			EMV	Maritime application
Environmental Confirmations

Дополнительная информация

последнее изменение:

04.04.2026

Дата
07.04.2026
