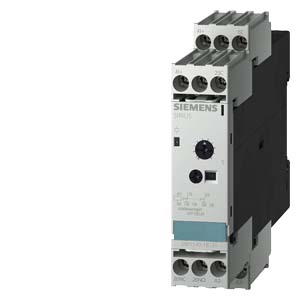

    Siemens 3RP1540-1BB31 — Реле времени

    реле времени 3RP1540-1BB31

    Реле времени Сименс 3RP15401BB31

    ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ, OFF-DELAY, 2 CO КОНТАКТS, W/O AUX.VOLTAGE, 9 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ 0.05S...600S, 24V AC/DC, WITH LED, ВИНТ. КЛЕММЫ

    Электронные реле времени используются во всех процессах коммутации, управления, пуска-защиты и схемах регулирования, где требуется выдержка времени. Параметрирование – поворотными переключателями. Монтажная ширина от 22.5 мм. Существуют реле для монтажа на DIN рейку (многофункциональные; задержка вкл/ откл; переключение со звезды на треугольник, пульсация), для установки на контакторы SIRIUS и для монтажа на монтажную панель.

    Области применения 3RP15401BB31

    Реле времени, благодаря удачной концепции компактной и малогабаритной конструкции, представляют собой идеальные модули - таймеры для производителей, распределительных установок и систем управления, а также для серийного использования в промышленности. Они применяются там, где предъявляются высокие требования электромагнитной совместимости (ЭМС).

    Достоинства реле времени Siemens 3RP1540-1BB31

    Технические характеристики 3RP15401BB31

    TIMING RELAY, SOLID-STATE, !!! PHASE-OUT PRODUCT !!! FOR FURTHER INFORMATION PLEASE CONTACT OUR SALES STAFF! OFF-DELAY, 2 CO CONTACTS, W/O AUX.VOLTAGE, 9 TIME SETTING RANGES 0.05S...600S, 24V AC/DC, WITH LED, SCREW TERMINAL
    Общие технические данные:
    Фирменное название продукта SIRIUS
    Наименование продукта реле времени
    Монтажное положение любой
    Функция продукта защита от нулевого напряжения нет
    Компонент продукта
    релейный выход да
    Выход проводника нет
    Высота установки при высоте над уровнем моря максимальное m 2 000
    Температура окружающей среды
    во время эксплуатации °C -25 ... +60
    во время хранения °C -40 ... +85
    во время транспортировки °C -40 ... +85
    Относительная влажность воздуха во время эксплуатации % 10 ... 95
    ЭМС излучение помех согласно IEC 61812-1 EN 61000-6-4(3)
    ЭМС помехоустойчивость согласно IEC 61812-1 EN 61000-6-2
    Проводная интерференция вследствие импульса согласно IEC 61000-4-4 2 кВ подключение к сети / 1 кВ подключение линии управления
    Проводная интерференция вследствие наброса проводник-земля согласно IEC 61000-4-5 2 kV
    Проводная интерференция вследствие наброса проводник-проводник согласно IEC 61000-4-5 1 кВ
    Электростатическая разрядка согласно IEC 61000-4-2 4 кВ контактный разряд / 8 кВ воздушный разряд
    Связанная с полем подача энергии помех согласно IEC 61000-4-3 10 В/m
    Прочность по отношению к импульсному напряжению расчетное значение V 4 000
    Мощность потерь [Вт] всего типовое W 2
    Условное обозначение
    согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 K
    согласно DIN EN 61346-2 K
    согласно DIN EN 81346-2 K
    Категория согласно EN 954-1 нет
    Защита от прикосновения во избежание электрического удара с защитой пальцев рук
    Степень защиты IP IP20
    Тип изоляции Базовая изоляция
    Механический срок службы (коммутационные циклы) типовое 10 000 000
    электрический срок службы (коммутационные циклы) при AC-15 при 230 В типовое 100 000
    Частота коммутации с контактором 3RT2 максимальное 1/h 5 000
    Виброустойчивость согласно IEC 60068-2-6 10 ... 55 Hz / 0,35 mm
    Стойкость к шоку согласно IEC 60068-2-27 11g/15 мс
    Относительная точность повторения % 1
    Время восстановления ms 150
    Минимальная продолжительность включения ms 200
    Степень загрязнения 3
    Напряжение изоляции для категории перенапряжения III согласно IEC 60664 при степени загрязнения 3 расчетное значение V 300
    относительная точность настройки относительно верхнего предела шкалы % 5
    Расширение продукта необходимое дистанционное управление нет
    Расширение продукта дополнительно дистанционное управление нет
    Переключательная функция:
    Функция переключения
    с задержкой времени включения нет
    с задержкой срабатывания/мгновенное переключение нет
    со скользящим включением нет
    со скользящим включением/мгновенно переключаемый нет
    с задержкой возврата да
    мигающий асимметрично началу с перерывом нет
    мигающий асимметрично началу с импульсом нет
    мигающий симметрично началу с импульсом нет
    мигающий симметрично началу с импульсом/мгновенное переключение нет
    мигающий симметрично началу с перерывом нет
    мигающий симметрично началу с перерывом/мгновенное переключение нет
    схема соединения "звезда-треугольник" нет
    схема соединения "звезда-треугольник" с временем инерционного выбега нет
    Фукция переключения с сигналом управления
    дополнительная задержка срабатывания нет
    с пуском от размыкающего контакта нет
    с задержкой возврата нет
    с формированием импульса нет
    с задержкой возврата/мгновенное переключение нет
    с задержкой срабатывания/с задержкой возврата/мгновенное переключение нет
    с пуском от размыкающего контакта/мгновенное переключение нет
    дополнительная задержка срабатывания/мгновенное переключение нет
    с задержкой срабатывания/с задержкой возврата нет
    со скользящим включением нет
    со скользящим включением/мгновенно переключаемый нет
    с задержкой импульсов нет
    с задержкой импульсов/мгновенное переключение нет
    с формированием импульса/мгновенное переключение нет
    Функция переключения реле с импульсными контактами с сигналом управления
    возможность перезапуска с отключенным сигналом управления/мгновенное переключение нет
    возможность перезапуска с включенным сигналом управления нет
    возможность перезапуска с включенным сигналом управления/мгновенное переключение нет
    возможность перезапуска с отключенным сигналом управления нет
    Цепь тока управления/ управление:
    регулируемое время s 0,05 ... 600
    Вид напряжения управляющего напряжения питания AC/DC
    Частота питающего напряжения цепи управления 1 Hz 50 ... 60
    Управляющее напряжение питания 1
    при переменном токе при 50 Гц расчетное значение V 24
    при переменном токе при 60 Гц расчетное значение V 24
    при постоянном токе расчетное значение V 24
    Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение
    при переменном токе
    — при 50 Гц 0,85 ... 1,1
    — при 60 Гц 0,85 ... 1,1
    при постоянном токе 0,85 ... 1,1
    Вспомогательный контур:
    Надёжность контакта вспомогательных контактов одно неправильн...(17 В, 5 мА)
    Материал коммутирующих контактов AgNi
    Рабочий ток вспомогательных контактов
    при AC-15
    — при 24 В A 3
    — при 250 В A 3
    при DC-13
    — при 24 В A 1
    — при 125 В A 0,2
    — при 250 В A 0,1
    влияние температуры окружающей среды ±5 %
    Влияние напряжения питания ±1 %
    испытательное напряжение для проверки изоляции kV 2
    Исполнение плавкой вставки предохранителя для защиты от короткого замыкания вспомогательного переключателя необходимое предохранитель gL/gG: 4 A
    термический ток A 5
    Количество размыкающих контактов
    включающийся с выдержкой времени 0
    включающийся без выдержки времени 0
    Количество замыкающих контактов
    включающийся с выдержкой времени 0
    включающийся без выдержки времени 0
    Количество переключающих контактов
    включающийся с выдержкой времени 2
    включающийся без выдержки времени 0
    Допустимая нагрузка вспомогательных контактов согласно UL R300/B300
    Монтаж/ крепление/ размеры:
    Вид крепления винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    Ширина mm 22,5
    Высота mm 102
    Глубина mm 91
    соблюдаемое расстояние при рядном монтаже
    сверху mm 0
    спереди mm 0
    сбоку mm 0
    сзади mm 0
    снизу mm 0
    соблюдаемое расстояние до заземленных частей
    сзади mm 0
    сбоку mm 0
    сверху mm 0
    спереди mm 0
    снизу mm 0
    соблюдаемое расстояние до находящихся под напряжением частей
    снизу mm 0
    сзади mm 0
    сбоку mm 0
    спереди mm 0
    сверху mm 0
    Подсоединения/ клеммы:
    Исполнение электрического подключения для вспомогательных цепей и цепей управления винтовой зажим
    Функция продукта съемная клемма для цепи вспомогательного тока и цепи тока управления да
    Вид подключаемых поперечных сечений проводов
    однопроводный 1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм)
    тонкопроволочный
    — с обработкой концов жил 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,5 мм)
    при проводах AWG
    — многопроводный 2x (20 ... 14)
    — однопроводный 2x (20 ... 14)
    Крутящий момент затяжки N·m 0,8 ... 1,2
    Исполнение резьбы соединительного болта M3
    Сертификаты/допуски к эксплуатации
    Дополнительная информация
    3RP15401BB31
    3RP15401BB31
    последнее изменение: 04.06.2016
