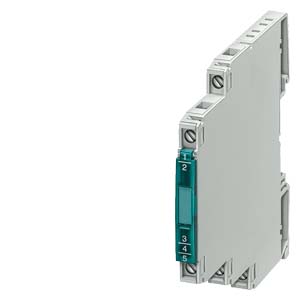

Аналоговые преобразователи 3RS17022CD00: ПРЕОБРАЗОВАТЕЛЬ АНАЛОГОВЫХ СИГНАЛОВ AC/DC 24 V, 2-Х СТУПЕНЧАТОЕ РАЗДЕЛЕНИЕ ПОТЕНЦИАЛОВ ВХОД: 0 ДО 20 MA ВЫХОД: 0 ДО 20 MA ПРУЖИННЫЕ КЛЕММЫ (CAGE CLAMP)
Преобразователи используются, в основном, для разделения и преобразования аналоговых сигналов. Датчики и исполнительные устройства, как правило, имеют различные источники питания и, тем самым, требуют разделения сигнальных цепей. Которая либо встраивается в систему управления либо реализуется с помощью преобразователей.
Необходимо преобразовывать один сигнал в другой, на пример, в случае необходимости передачи напряжения на большое расстояние в виде тока, или, если сигнал датчика не совместим со входом системы управления.
Другой способ применения обусловлен наличием частотного выхода. Входной сигнал пропорционально преобразовывается в частоту. Таким образом аналоговый сигнал может быть обработан дискретным входом. Это важно в тех случаях, когда в систему управления невозможно установить аналоговый вход или когда все возможные аналоговые входа уже заняты, а установку необходимо модернизировать.
| | INTERFACE CONVERTER !!! PHASE-OUT PRODUCT !!! FOR FURTHER INFORMATION PLEASE CONTACT OUR SALES STAFF! AC/DC 24 V, 2 WAY SEPARATION ON: 0 TO 20 MA OFF: 0 TO 20 MA CAGE CLAMP | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Наименование продукта | преобразователь с отдельным интерфейсом | ||
| Исполнение основного типа | активно | ||
| Количество каналов | 1 | ||
| Температура окружающей среды | |||
| во время эксплуатации | °C | -25 ... +60 | |
| во время транспортировки | °C | -40 ... +85 | |
| во время хранения | °C | -40 ... +85 | |
| Напряжение изоляции для категории перенапряжения III согласно IEC 60664 при степени загрязнения 2 расчетное значение | V | 50 | |
| принятая активная мощность | W | 0,3 | |
| Степень защиты IP | IP20 | ||
| Виброустойчивость согласно IEC 60068-2-6 | 10 … 55 Гц: 0,35 мм | ||
| Стойкость к шоку согласно IEC 60068-2-27 | 15г / 11 мсек | ||
| Условное обозначение согласно DIN EN 61346-2 | K | ||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения | пружинный зажим | ||
| Вид подключаемых поперечных сечений проводов | |||
| однопроводный | 1x (0,5 ... 2,5 мм) | ||
| тонкопроволочный с обработкой концов жил | 2x (0,5 ... 2,5 мм) | ||
| при проводах AWG | |||
| — многопроводный | 1x (20 ... 14) | ||
| Разделение потенциала: | |||
| Исполнение разделения потенциала | двухходовой | ||
| Разделение потенциалов | |||
| между входом и выходом | да | ||
| между питанием напряжением и другими контурами тока | нет | ||
| Напряжение питания: | |||
| Вид напряжения | AC/DC | ||
| Частота напряжения питания расчетное значение | Hz | 50 ... 60 | |
| Напряжение питания | |||
| при переменном токе | |||
| — при 50 Гц расчетное значение | V | 24 ... 24 | |
| — при 60 Гц расчетное значение | V | 24 ... 24 | |
| при постоянном токе расчетное значение | V | 24 ... 24 | |
| Коэффициент рабочего диапазона, напряжение питания, расчетное значение | |||
| при переменном токе | |||
| — при 50 Гц | 0,8 ... 1,2 | ||
| — при 60 Гц | 0,8 ... 1,2 | ||
| при постоянном токе | 0,7 ... 1,25 | ||
| Входы: | |||
| Граничная частота | Hz | 30 | |
| Входное напряжение максимальное | V | 30 | |
| Входное напряжение типовое | V | 24 | |
| Выходы: | |||
| Барьер на выходе тока максимальное | 400 | ||
| Характеристика выхода с защитой от коротких замыканий | да | ||
| Прочность от перенапряжения на выходе тока максимальное | V | 30 | |
| Вид сигнала | |||
| на выходе | 0 ... 20 mA | ||
| на входе | 0 ... 20 mA | ||
| Точность: | |||
| относительная точность измерений | % | 0,1 | |
| относительное отклонение линейности | % | 0,02 | |
| Температурный дрейф на каждый °C | %/°C | 0,015 | |
| Время нарастания | ms | 10 | |
| Время нарастания колебаний для отклонения 1 % | ms | 30 | |
| Пульсация напряжения максимальное | mV | 5 | |
| Монтаж/ крепление/ размеры: | |||
| Вид крепления | защелкивающееся крепление на шине с головкой 35 мм с соотв. с DIN EN 50022 | ||
| Монтажное положение | любой | ||
| Высота | mm | 80 | |
| Ширина | mm | 6,2 | |
| Глубина | mm | 84 | |
| Сертификаты/ допуски к эксплуатации: | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 12.04.2016 | ||
