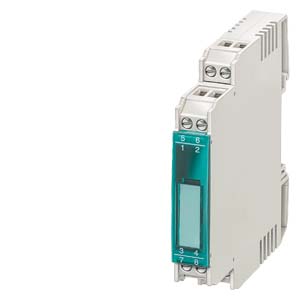

3RS1722-1ET00 Siemens — преобразователи аналоговых сигналов
Аналоговые преобразователи 3RS17221ET00: ПРЕОБРАЗОВАТЕЛЬ АНАЛОГОВЫХ СИГНАЛОВ ПАССИВНЫЙ РАЗЪЕДИНИТЕЛЬ, 2- ВХОД: 0/4 ДО 20 MA ВЫХОД: 0/4 ДО 20 MA ВИНТОВЫЕ КЛЕММЫ
Преобразователи используются, в основном, для разделения и преобразования аналоговых сигналов. Датчики и исполнительные устройства, как правило, имеют различные источники питания и, тем самым, требуют разделения сигнальных цепей. Которая либо встраивается в систему управления либо реализуется с помощью преобразователей.
Необходимо преобразовывать один сигнал в другой, на пример, в случае необходимости передачи напряжения на большое расстояние в виде тока, или, если сигнал датчика не совместим со входом системы управления.
Другой способ применения обусловлен наличием частотного выхода. Входной сигнал пропорционально преобразовывается в частоту. Таким образом аналоговый сигнал может быть обработан дискретным входом. Это важно в тех случаях, когда в систему управления невозможно установить аналоговый вход или когда все возможные аналоговые входа уже заняты, а установку необходимо модернизировать.
Области применения 3RS17221ET00
- Электрическое разделение аналоговых сигналов.
- Преобразование аналоговых сигналов.
- Преобразование аналоговых сигналов в частоту.
- Преобразование нестандартных сигналов в стандартные.
- Защита аналоговых входов от перенапряжения.
Преимущества 3RS1722-1ET00
- Узкий корпус.
- Универсальные и простые в настройке.
- Имеют частотный выход.
- Все диапазоны полностью калибруются.
- Полная номенклатура - идеальное решение в любой ситуации.
- Встроенный переключатель Ручной - Автомат с настраиваемой уставкой.
Технические характеристики 3RS17221ET00
| | INTERFACE CONVERTER !!! PHASE-OUT PRODUCT !!! FOR FURTHER INFORMATION PLEASE CONTACT OUR SALES STAFF! PASSIVE SEPARATOR, 2-CHANNEL ON: 0/4 TO 20 MA OFF: 0/4 TO 20 MA SCREW CONNECTION | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Наименование продукта | преобразователь с отдельным интерфейсом | ||
| Исполнение основного типа | пассивно | ||
| Количество каналов | 2 | ||
| Температура окружающей среды | |||
| во время эксплуатации | °C | -25 ... +60 | |
| во время транспортировки | °C | -40 ... +85 | |
| во время хранения | °C | -40 ... +85 | |
| Напряжение изоляции для категории перенапряжения III согласно IEC 60664 при степени загрязнения 2 расчетное значение | V | 50 | |
| Степень защиты IP | IP20 | ||
| Виброустойчивость согласно IEC 60068-2-6 | 10 … 55 Гц: 0,35 мм | ||
| Стойкость к шоку согласно IEC 60068-2-27 | 15г / 11 мсек | ||
| Условное обозначение согласно DIN EN 61346-2 | K | ||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения | винтовой зажим | ||
| Крутящий момент затяжки при винтовом соединении | N·m | 0,4 ... 0,5 | |
| Вид подключаемых поперечных сечений проводов | |||
| однопроводный | 1x (0,5 ... 2,5 мм) | ||
| тонкопроволочный с обработкой концов жил | 2x (0,5 ... 2,5 мм) | ||
| при проводах AWG | |||
| — многопроводный | 2x (20 ... 16) | ||
| Разделение потенциала: | |||
| Исполнение разделения потенциала | двухходовой | ||
| Разделение потенциалов | |||
| между входом и выходом | да | ||
| между выходами | да | ||
| между входами | да | ||
| Входы: | |||
| Падение напряжения на оборудовании | V | 2,7 | |
| Выходы: | |||
| Барьер на выходе тока максимальное | k | 1 | |
| влияние полной проводимости нагрузки трансформатора напряжения на точность измерения | 0,06 %/100 | ||
| Характеристика выхода с защитой от коротких замыканий | да | ||
| Вид сигнала | |||
| на выходе | 0/4 ... 20 mA | ||
| на входе | 0/4 ... 20 mA | ||
| Точность: | |||
| относительная точность измерений | % | 0,1 | |
| относительное отклонение линейности | % | 0,02 | |
| Температурный дрейф на каждый °C | %/°C | 0,018 | |
| Пульсация напряжения максимальное | mV | 5 | |
| относительная ошибка полной проводимости нагрузки трансформатора напряжения | %/ | 0,06 | |
| Монтаж/ крепление/ размеры: | |||
| Вид крепления | защелкивающееся крепление на шине с головкой 35 мм с соотв. с DIN EN 50022 | ||
| Монтажное положение | любой | ||
| Высота | mm | 79 | |
| Ширина | mm | 12,5 | |
| Глубина | mm | 84 | |
| Сертификаты/ допуски к эксплуатации: | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 12.04.2016 | ||
Техническая документация по 3RS1722-1ET00
- Каталог продукции «Согласующие преобразователи SIRIUS 3RS17»
язык: RU, страниц: , размер: 1.00 Мб - Каталог продукции «Согласующие преобразователи SIRIUS 3RS17»
язык: RU, страниц: 6, размер: 1.06 Мб
