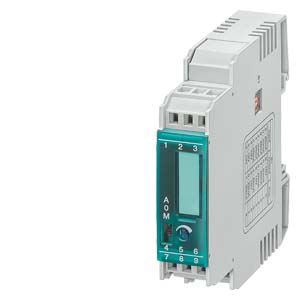

ПРЕОБРАЗОВАТЕЛЬ АНАЛОГОВЫХ СИГНАЛОВ С H-A-ПЕРЕКЛЮЧАТЕЛЕМ AC/DC 24V, 2-Х СТУПЕНЧАТОЕ РАЗДЕЛЕНИЕ ПОТЕНЦИАЛОВ ВХОД: 0 ДО 10 V, 0/4 ДО 20 MA ВЫХОД: 0 ДО 10 V, 0/4 ДО 20 MA ПРУЖИННЫЕ КЛЕММЫ (CAGE CLAMP)
Цена: по запросу
|
|
!!! Снято с производства!!! Предпочтительный тип продукта-преемника 3RS7025-2FE00 Интерфейсный преобразователь с выключателем H-A 24 В AC/DC, 2-канальное разделение Вход: 0–10 В, 0/4–20 мА Выход: 0–10 В, 0/4–20 мА Пружинная клемма | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | многопредельный измерительный трансформатор | |||||||||||||
| Общие технические данные | ||||||||||||||
| базовое исполнение | switchable, active, with manual/automatic switch and single potentiometer as manual analog signal transmitter | |||||||||||||
| число каналов | 1 | |||||||||||||
| потребляемая активная мощность | 0,75 W | |||||||||||||
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 2 расчетное значение | 50 V | |||||||||||||
| ударопрочность согласно МЭК 60068-2-27 | 15 г / 11 мсек | |||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 10 … 55 Гц: 0,35 мм | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | T | |||||||||||||
| Директива RoHS (дата) | 07/01/2006 | |||||||||||||
| Масса нетто ME | 0,082 kg | |||||||||||||
| Напряжение питания | ||||||||||||||
| напряжение питания при переменном токе | ||||||||||||||
| ● при 50 Гц расчетное значение | 24 V | |||||||||||||
| ● при 60 Гц расчетное значение | 24 V | |||||||||||||
| напряжение питания при постоянном токе расчетное значение | 24 V | |||||||||||||
| частота напряжения питания расчетное значение | 60 ... 50 Hz | |||||||||||||
| коэффициент рабочего диапазона, напряжение питания, расчетное значение | ||||||||||||||
| ● при переменном токе при 50 Гц | 0,8 ... 1,2 | |||||||||||||
| ● при переменном токе при 60 Гц | 0,8 ... 1,2 | |||||||||||||
| ● при постоянном токе | 0,7 ... 1,25 | |||||||||||||
| Точность | ||||||||||||||
| относительная точность измерений | 0,1 % | |||||||||||||
| относительное линейное отклонение | 0,02 % | |||||||||||||
| дрейф температуры на °C | 0,015 %/°C | |||||||||||||
| пульсация напряжения макс. | 5 mV | |||||||||||||
| предельная частота | 30 Hz | |||||||||||||
| время затухания колебаний для отклонения 1 % | 30 ms | |||||||||||||
| время нарастания | 10 ms | |||||||||||||
| Цепь главного тока | ||||||||||||||
| тип напряжения | AC/DC | |||||||||||||
| Входы/ Выходы | ||||||||||||||
| входное напряжение макс. | 30 V | |||||||||||||
| характеристика выхода устойчивый к коротким замыканиям | Да | |||||||||||||
| выдерживаемое перенапряжение на выходе тока макс. | 30 V | |||||||||||||
| вид сигнала на входе | 0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA | |||||||||||||
| вид сигнала на выходе | 0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA | |||||||||||||
| полное сопротивление нагрузки | ||||||||||||||
| ● на выходе напряжения макс. | 1 kΩ | |||||||||||||
| ● на выходе тока макс. | 400 Ω | |||||||||||||
| Разделение потенциала | ||||||||||||||
| исполнение гальванической развязки | двухходовой | |||||||||||||
| гальваническая развязка | ||||||||||||||
| ● между входом и выходом | Да | |||||||||||||
| ● между источником питания и прочими цепями | Нет | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | пружинный зажим | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● однопроводной | 1x (0,5 ... 2,5 мм²) | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 2x (0,5 ... 2,5 мм²) | |||||||||||||
| ● для проводов американского калибра (AWG) многопроводной | 2x (20 ... 16) | |||||||||||||
| поперечное сечение подключаемого провода | ||||||||||||||
| ● однопроводной | 0,5 ... 2,5 mm² | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 0,5 ... 1,5 mm² | |||||||||||||
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||||||||||||||
| ● однопроводной | 20 ... 14 | |||||||||||||
| ● многопроводной | 20 ... 16 | |||||||||||||
| момент затяжки при винтовом зажиме | 0,4 ... 0,5 N·m | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | любой | |||||||||||||
| вид креплений | защелкивающееся крепление на шине с головкой 35 мм с соотв. с DIN EN 50022 | |||||||||||||
| высота | 80 mm | |||||||||||||
| ширина | 17,5 mm | |||||||||||||
| глубина | 90 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||
| ● при хранении | -40 ... +85 °C | |||||||||||||
| ● при транспортировке | -40 ... +85 °C | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
07.04.2026 |
Возможны изменения.
