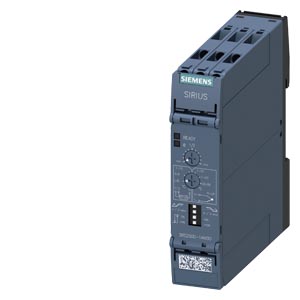

Siemens 3RS2500-1AW30 реле контроля

Name: Siemens 3RS2500-1AW30 реле контроля
Brand: Siemens
Price: 11896 RUB
Availability: InStock

Реле контроля температуры PT100, термоэлемент J, K 1 пороговое значение, ширина 22,5 мм Превышение и недостижение 24–240 В AC/DC 1 переключающий контакт, принцип тока покоя Винтовой зажим

Купить 3RS25001AW30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 11896 руб.

Технические характеристики 3RS25001AW30

торговая марка изделия

SIRIUS

наименование изделия

Реле контроля температуры

исполнение изделия

Аналоговое многофункциональное устройство, 1 датчик, 1 пороговое значение

наименование типа изделия

3RS2

Общие технические данные

функция изделия

контроль температуры

исполнение индикатора светодиод

Да

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

испытательное напряжение для испытаний изоляции

4 kV

степень загрязнения

ударопрочность согласно МЭК 60068-2-27

11 g/15 мс

вибропрочность согласно МЭК 60068-2-6

10 … 55 Гц: 0,35 мм

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

справочный идентификатор согласно МЭК 81346-2:2009

влияние окружающей температуры

0,05% на Кельвин отклонения от T20

измеряемая температура

● исходное значение

-50 °C

● конечное значение

1 000 °C

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,172 kg

функция изделия

● сохранение ошибок

Нет

● внешний сброс

Нет

исполнение датчика подключаемый

Датчики сопротивления: Термоэлементы Pt100: Тип J, K

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

оперативное напряжение питания 1 при переменном токе

● при 50 Гц расчетное значение

24 V

● при 50 Гц

24 ... 240 V

● при 60 Гц расчетное значение

24 V

● при 60 Гц

24 ... 240 V

оперативное напряжение питания при постоянном токе расчетное значение

24 ... 240 V

оперативное напряжение питания 1 при постоянном токе

24 ... 240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

частота напряжения питания для цепи вспомогательного и оперативного тока

50 ... 60 Hz

число измерительных контуров

время автономной работы при отказе сети мин.

20 ms

Точность

относительная точность измерений

5 %

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты замыкающих контактов релейных выходов от коротких замыканий требуется

gL/gG: 6 A или переключатель LS тип C: 1 A

● для защиты размыкающих контактов релейных выходов от коротких замыканий требуется

gL/gG: 6 A или переключатель LS тип C: 1 A

исполнение плавкой вставки предохранителя

● для защиты замыкающих контактов релейных выходов от коротких замыканий противоаварийный требуется

gL/gG: 2 A или переключатель LS тип C: 1 A

● для защиты размыкающих контактов релейных выходов от коротких замыканий противоаварийный требуется

gL/gG: 2 A или переключатель LS тип C: 1 A

Связь/ протокол

протокол поддерживается протокол IO-Link

Нет

Вспомогательный контур

материал коммутирующих контактов

AgSnO2

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

надежность контакта вспомогательных контактов

одно неправильн...(17 В, 5 мА)

нагрузочная способность контакта вспомогательных контактов согласно UL

R300/B300

рабочая частота расчетное значение

50 ... 60 Hz

допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

6 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле противоаварийный

2 A

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

Класс B

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ (силовые порты), 1 кВ (сигнальные порты)

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ (линия к земле)

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ (линия к линии)

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

исполнение гальванической развязки

гальваническая развязка

● между входом и выходом

Да

● между источником питания и прочими цепями

Да

ATEX

сертификат соответствия относительно ATEX

Нет

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 12), 2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 4 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 12

момент затяжки при винтовом зажиме

0,6 ... 0,8 N·m

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

100 mm

ширина

22,5 mm

глубина

90 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

относительная атмосферная влажность при эксплуатации макс.

70 %

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
EMV		Test Certificates	Maritime application	other
		Type Test Certificates/Test Report			Confirmation
