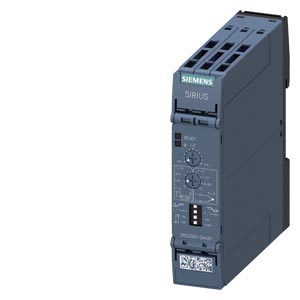

Siemens 3RS2500-2AA30 реле контроля
Реле контроля температуры PT100, термоэлемент J, K 1 пороговое значение, ширина 22,5 мм Превышение и недостижение 24 В AC/DC 1 переключающий контакт, принцип тока покоя Пружинная клемма (Push-In)
Реле контроля температуры PT100, термоэлемент J, K 1 пороговое значение, ширина 22,5 мм Превышение и недостижение 24 В AC/DC 1 переключающий контакт, принцип тока покоя Пружинная клемма (Push-In)
|
Реле контроля температуры PT100, термоэлемент J, K 1 пороговое значение, ширина 22,5 мм Превышение и недостижение 24 В AC/DC 1 переключающий контакт, принцип тока покоя Пружинная клемма (Push-In) | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | Реле контроля температуры | |||||||||||||
| исполнение изделия | Аналоговое многофункциональное устройство, 1 датчик, 1 пороговое значение | |||||||||||||
| наименование типа изделия | 3RS2 | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия | контроль температуры | |||||||||||||
| исполнение индикатора светодиод | Да | |||||||||||||
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение | 300 V | |||||||||||||
| испытательное напряжение для испытаний изоляции | 4 kV | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| ударопрочность согласно МЭК 60068-2-27 | 11 g/15 мс | |||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 10 … 55 Гц: 0,35 мм | |||||||||||||
| механический ресурс (циклов) типичный | 10 000 000 | |||||||||||||
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |||||||||||||
| тепловой ток контактного коммутационного элемента макс. | 5 A | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |||||||||||||
| влияние окружающей температуры | 0,05% на Кельвин отклонения от T20 | |||||||||||||
| измеряемая температура | ||||||||||||||
| ● исходное значение | -50 °C | |||||||||||||
| ● конечное значение | 1 000 °C | |||||||||||||
| Директива RoHS (дата) | 05/01/2012 | |||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
|
|||||||||||||
| Масса нетто ME | 0,153 kg | |||||||||||||
| функция изделия | ||||||||||||||
| ● сохранение ошибок | Нет | |||||||||||||
| ● внешний сброс | Нет | |||||||||||||
| исполнение датчика подключаемый | Датчики сопротивления: Термоэлементы Pt100: Тип J, K | |||||||||||||
| Цепь тока управления/ управление | ||||||||||||||
| тип напряжения оперативного напряжения питания | AC/DC | |||||||||||||
| оперативное напряжение питания при переменном токе | ||||||||||||||
| ● при 50 Гц расчетное значение | 24 V | |||||||||||||
| ● при 60 Гц расчетное значение | 24 V | |||||||||||||
| оперативное напряжение питания 1 при переменном токе | ||||||||||||||
| ● при 50 Гц расчетное значение | 24 V | |||||||||||||
| ● при 50 Гц | 24 V | |||||||||||||
| оперативное напряжение питания 2 при переменном токе | ||||||||||||||
| ● при 50 Гц расчетное значение | 24 V | |||||||||||||
| ● при 60 Гц расчетное значение | 24 V | |||||||||||||
| оперативное напряжение питания при постоянном токе расчетное значение | 24 V | |||||||||||||
| оперативное напряжение питания 1 при постоянном токе расчетное значение | 24 V | |||||||||||||
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе | ||||||||||||||
| ● исходное значение | 0,85 | |||||||||||||
| ● конечное значение | 1,1 | |||||||||||||
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц | ||||||||||||||
| ● исходное значение | 0,85 | |||||||||||||
| ● конечное значение | 1,1 | |||||||||||||
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц | ||||||||||||||
| ● исходное значение | 0,85 | |||||||||||||
| ● конечное значение | 1,1 | |||||||||||||
| частота напряжения питания для цепи вспомогательного и оперативного тока | 50 ... 60 Hz | |||||||||||||
| число измерительных контуров | 1 | |||||||||||||
| время автономной работы при отказе сети мин. | 20 ms | |||||||||||||
| Точность | ||||||||||||||
| относительная точность измерений | 5 % | |||||||||||||
| защита от коротких замыканий | ||||||||||||||
| исполнение плавкой вставки предохранителя | ||||||||||||||
| ● для защиты замыкающих контактов релейных выходов от коротких замыканий требуется | gL/gG: 6 A или переключатель LS тип C: 1 A | |||||||||||||
| ● для защиты размыкающих контактов релейных выходов от коротких замыканий требуется | gL/gG: 6 A или переключатель LS тип C: 1 A | |||||||||||||
| исполнение плавкой вставки предохранителя | ||||||||||||||
| ● для защиты замыкающих контактов релейных выходов от коротких замыканий противоаварийный требуется | gL/gG: 2 A или переключатель LS тип C: 1 A | |||||||||||||
| ● для защиты размыкающих контактов релейных выходов от коротких замыканий противоаварийный требуется | gL/gG: 2 A или переключатель LS тип C: 1 A | |||||||||||||
| Связь/ протокол | ||||||||||||||
| протокол поддерживается протокол IO-Link | Нет | |||||||||||||
| Вспомогательный контур | ||||||||||||||
| материал коммутирующих контактов | AgSnO2 | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число переключающих контактов для вспомогательных контактов | 1 | |||||||||||||
| рабочий ток вспомогательных контактов при DC-13 | ||||||||||||||
| ● при 24 В | 1 A | |||||||||||||
| ● при 125 В | 0,2 A | |||||||||||||
| ● при 250 В | 0,1 A | |||||||||||||
| надежность контакта вспомогательных контактов | одно неправильн...(17 В, 5 мА) | |||||||||||||
| нагрузочная способность контакта вспомогательных контактов согласно UL | R300/B300 | |||||||||||||
| рабочая частота расчетное значение | 50 ... 60 Hz | |||||||||||||
| допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц | 3 A | |||||||||||||
| допустимый ток длительной нагрузки выходного реле при DC-13 | ||||||||||||||
| ● при 24 В | 1 A | |||||||||||||
| ● при 125 В | 0,2 A | |||||||||||||
| ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле | 6 A | |||||||||||||
| ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле противоаварийный | 2 A | |||||||||||||
| Электромагнитная совместимость | ||||||||||||||
| излучение электромагнитных помех согласно МЭК 60947-1 | Класс B | |||||||||||||
| наведение кондуктивных помех | ||||||||||||||
| ● вследствие импульса согласно МЭК 61000-4-4 | 2 кВ (силовые порты), 1 кВ (сигнальные порты) | |||||||||||||
| ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 кВ (линия к земле) | |||||||||||||
| ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ (линия к линии) | |||||||||||||
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |||||||||||||
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |||||||||||||
| Разделение потенциала | ||||||||||||||
| исполнение гальванической развязки | гальваническая развязка | |||||||||||||
| гальваническая развязка | ||||||||||||||
| ● между входом и выходом | Да | |||||||||||||
| ● между источником питания и прочими цепями | Нет | |||||||||||||
| ATEX | ||||||||||||||
| сертификат соответствия относительно ATEX | Нет | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да | |||||||||||||
| исполнение электрического соединения | пружинная клемма (Push-In) | |||||||||||||
| ● для цепи вспомогательного и оперативного тока | пружинная клемма (Push-In) | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● однопроводной | 1x (0,5 ... 4 мм²) | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 2,5 мм²) | |||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 0,5 ... 4 мм² | |||||||||||||
| ● для проводов американского калибра (AWG) однопроводной | 1x (20 ... 12) | |||||||||||||
| ● для проводов американского калибра (AWG) многопроводной | 20 ... 12 | |||||||||||||
| поперечное сечение подключаемого провода | ||||||||||||||
| ● однопроводной | 0,5 ... 4 mm² | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 0,5 ... 2,5 mm² | |||||||||||||
| ● тонкопроволочный без концевой заделки кабеля | 0,5 ... 4 mm² | |||||||||||||
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||||||||||||||
| ● однопроводной | 20 ... 12 | |||||||||||||
| ● многопроводной | 20 ... 12 | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | любой | |||||||||||||
| вид креплений | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |||||||||||||
| высота | 100 mm | |||||||||||||
| ширина | 22,5 mm | |||||||||||||
| глубина | 90 mm | |||||||||||||
| необходимое расстояние | ||||||||||||||
| ● при последовательном монтаже | ||||||||||||||
| — вперед | 0 mm | |||||||||||||
| — назад | 0 mm | |||||||||||||
| — вверх | 0 mm | |||||||||||||
| — вниз | 0 mm | |||||||||||||
| — вбок | 0 mm | |||||||||||||
| ● до заземленных компонентов | ||||||||||||||
| — вперед | 0 mm | |||||||||||||
| — назад | 0 mm | |||||||||||||
| — вверх | 0 mm | |||||||||||||
| — вбок | 0 mm | |||||||||||||
| — вниз | 0 mm | |||||||||||||
| ● до компонентов, находящихся под напряжением | ||||||||||||||
| — вперед | 0 mm | |||||||||||||
| — назад | 0 mm | |||||||||||||
| — вверх | 0 mm | |||||||||||||
| — вниз | 0 mm | |||||||||||||
| — вбок | 0 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m | |||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||
| ● при хранении | -40 ... +85 °C | |||||||||||||
| ● при транспортировке | -40 ... +85 °C | |||||||||||||
| относительная атмосферная влажность при эксплуатации макс. | 70 % | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
|
||||||||||||||
|
|
||||||||||||||
|
|
||||||||||||||
|
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
07.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
