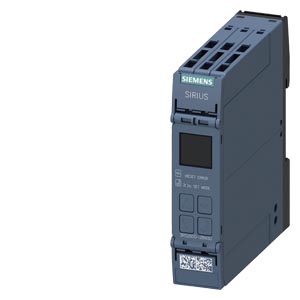

Siemens 3RS2600-2BW30 реле контроля

Name: Siemens 3RS2600-2BW30 реле контроля
Brand: Siemens
Price: 33614 RUB
Availability: InStock

Реле контроля температуры с дисплеем для термочувствительных элементов резистора и термоэлементов, 24–240 В AC/DC, ширина 22,5 мм, 2 переключающих контакта, подключение на пружинных клеммах (вставная)

Купить 3RS26002BW30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 33614 руб.

Технические характеристики 3RS26002BW30

торговая марка изделия

SIRIUS

наименование изделия

Реле контроля температуры

исполнение изделия

Цифровое устройство, 1 датчик, 2 пороговых значения

наименование типа изделия

3RS2

Общие технические данные

функция изделия

контроль температуры

исполнение индикатора светодиод

Нет

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

испытательное напряжение для испытаний изоляции

4 kV

степень загрязнения

ударопрочность согласно МЭК 60068-2-27

11 g/15 мс

вибропрочность согласно МЭК 60068-2-6

10 … 55 Гц: 0,35 мм

коммутационная характеристика

моностабильный

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

справочный идентификатор согласно МЭК 81346-2:2009

влияние окружающей температуры

0,05% на Кельвин отклонения от T20

измеряемая температура

● исходное значение

-99 °C

● конечное значение

1 800 °C

измеряемая температура по Фаренгейту

● исходное значение

-146 °F

● конечное значение

3 276 °F

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,179 kg

функция изделия

● сохранение ошибок

Да

● внешний сброс

Да

исполнение датчика подключаемый

Датчики сопротивления: Термоэлементы Pt100, Pt1000, KTY83-110, KTY84, NTC: Тип J, K, T, E, N, S, R, B

измеряемая температура с датчиком KTY макс.

300 °C

ток датчика с датчиком KTY

0,33 mA

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

оперативное напряжение питания 1 при переменном токе

● при 50 Гц расчетное значение

24 V

● при 50 Гц

24 ... 240 V

● при 60 Гц расчетное значение

24 V

● при 60 Гц

24 ... 240 V

оперативное напряжение питания при постоянном токе расчетное значение

24 ... 240 V

оперативное напряжение питания 1 при постоянном токе

24 ... 240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

частота напряжения питания для цепи вспомогательного и оперативного тока

50 ... 60 Hz

число измерительных контуров

время автономной работы при отказе сети мин.

20 ms

Точность

относительная точность измерений

1 %

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты замыкающих контактов релейных выходов от коротких замыканий требуется

gL/gG: 6 A или переключатель LS тип C: 1 A

● для защиты размыкающих контактов релейных выходов от коротких замыканий требуется

gL/gG: 6 A или переключатель LS тип C: 1 A

исполнение плавкой вставки предохранителя

● для защиты замыкающих контактов релейных выходов от коротких замыканий противоаварийный требуется

gL/gG: 2 A или переключатель LS тип C: 1 A

● для защиты размыкающих контактов релейных выходов от коротких замыканий противоаварийный требуется

gL/gG: 2 A или переключатель LS тип C: 1 A

Связь/ протокол

протокол поддерживается протокол IO-Link

Нет

Вспомогательный контур

материал коммутирующих контактов

AgSnO2

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

надежность контакта вспомогательных контактов

одно неправильн...(17 В, 5 мА)

нагрузочная способность контакта вспомогательных контактов согласно UL

R300/B300

рабочая частота расчетное значение

50 ... 60 Hz

допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

6 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле противоаварийный

2 A

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

Класс B

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ (силовые порты), 1 кВ (сигнальные порты)

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ (линия к земле)

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ (линия к линии)

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

исполнение гальванической развязки

гальваническая развязка

● между входом и выходом

Да

● между выходами

Да

● между источником питания и прочими цепями

Да

IEC 62061

предел действия SIL (подсистема) согласно EN 62061

уровень полноты безопасности (SIL) согласно МЭК 62061

SIL 1

PFHD при высокой приоритетности запроса согласно МЭК 62061

4E-7 1/h

ISO 13849

уровень эффективности защиты (PL) согласно EN ISO 13849-1

категория согласно EN ISO 13849-1

уровень эффективности защиты (PL)

● согласно ISO 13849-1

PL c

● для размыкающих цепей с задержкой срабатывания согласно ISO 13849-1

IEC 61508

уровень полноты безопасности (SIL)

● согласно МЭК 61508

● для размыкающих цепей с задержкой срабатывания согласно МЭК 61508

тип защитного устройства согласно МЭК 61508-2

тип B

доля безопасных отказов (SFF)

66 %

отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508

значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

ATEX

сертификат соответствия относительно ATEX

да, с модулем расширения датчика 3RS29

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

пружинная клемма (Push-In)

● для цепи вспомогательного и оперативного тока

пружинная клемма (Push-In)

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²)

● тонкопроволочный без концевой заделки кабеля

0,5 ... 4 мм²

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 12)

● для проводов американского калибра (AWG) многопроводной

20 ... 12

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,5 ... 4 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 12

● многопроводной

20 ... 12

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

100 mm

ширина

22,5 mm

глубина

90 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

относительная атмосферная влажность при эксплуатации макс.

70 %

категория взрывозащиты для пыли

Ex II (2) D [b1] [Ex h] [pyb] [tb] [mb] [kb] [sb] III C Db

категория взрывозащиты для газа

Ex II (2) G [b1] [Ex h] [db] [eb] [pyb] [mb] [ob] [q] [kb] [sb] II C Gb

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations				TUEV
General Product Approval	EMV		For use in hazardous locations		Test Certificates
				Miscellaneous	Type Test Certificates/Test Report
Test Certificates	Maritime application	other		Railway
Special Test Certificate			Confirmation	Confirmation
