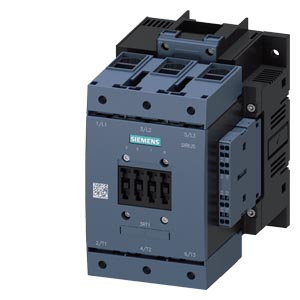

    Siemens 3RT1054-8AR38-0PR0 коммутационное устройство

    Siemens 3RT1054-8AR38-0PR0 коммутационное устройство

    Силовой контактор, AC-3 115 A, 55 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 440–480 В Выключатель вспомогательных цепей справа 3RH1921-2DE11, 3-полюсн., типоразмер S6, с рамочными клеммами Привод: стандартный Винтовой зажим катушки

    Купить 3RT10548AR380PR0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 32178 руб.

    Технические характеристики 3RT10548AR380PR0

    		 Силовой контактор, AC-3 115 A, 55 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 440–480 В Выключатель вспомогательных цепей справа 3RH1921-2DE11, 3-полюсн., типоразмер S6, с рамочными клеммами Привод: стандартный Винтовой зажим катушки
    торговая марка изделия SIRIUS
    наименование изделия Силовой контактор
    наименование типа изделия 3RT1
    Общие технические данные
    типоразмер контактора S6
    дополнение изделия
    ● функциональный модуль связи Нет
    ● вспомогательный выключатель Да
    мощность потерь [Вт] при расчетном значении тока
    ● при переменном токе в теплом рабочем состоянии 21 W
    ● при переменном токе в теплом рабочем состоянии на каждый полюс 7 W
    ● без тока нагрузки типичный 5,2 W
    способ расчета мощности потерь зависимый от тока квадратн.
    напряжение развязки
    ● главной цепи при степени загрязнения 3 расчетное значение 1 000 V
    ● вспомогательной цепи при степени загрязнения 3 расчетное значение 500 V
    выдерживаемое импульсное напряжение
    ● главной цепи расчетное значение 8 kV
    ● вспомогательной цепи расчетное значение 6 kV
    макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1 690 V
    ударопрочность при прямоугольном импульсе
    ● при переменном токе 8,5 г / 5 мс, 4,2 г / 10 мс
    ● при постоянном токе 8,5 г / 5 мс, 4,2 г / 10 мс
    ударопрочность при синусовом импульсе
    ● при переменном токе 13,4 г / 5 мс, 6,5 г / 10 мс
    ● при постоянном токе 13,4 г / 5 мс, 6,5 г / 10 мс
    механический ресурс (циклов)
    ● контактора типичный 10 000 000
    ● контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
    ● контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 03/01/2017
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Масса нетто ME 3,636 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -55 ... +80 °C
    относительная атмосферная влажность мин. 10 %
    относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс. 95 %
    Цепь главного тока
    число полюсов для главной цепи 3
    число замыкающих контактов для главных контактов 3
    число размыкающих контактов для главных контактов 0
    рабочее напряжение
    ● при AC-3 расчетное значение макс. 1 000 V
    ● при AC-3e расчетное значение макс. 1 000 V
    рабочий ток
    ● при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение 160 A
    ● при AC-1
    — до 690 В при окружающей температуре 40 °C расчетное значение 160 A
    — до 690 В при окружающей температуре 60 °C расчетное значение 140 A
    ● при AC-3
    — при 400 В расчетное значение 115 A
    — при 500 В расчетное значение 115 A
    — при 690 В расчетное значение 115 A
    — при 1000 В расчетное значение 53 A
    ● при AC-3e
    — при 400 В расчетное значение 115 A
    — при 500 В расчетное значение 115 A
    — при 690 В расчетное значение 115 A
    — при 1000 В расчетное значение 53 A
    ● при AC-4 при 400 В расчетное значение 97 A
    ● при AC-5a до 690 В расчетное значение 140 A
    ● при AC-5b до 400 В расчетное значение 95 A
    ● при AC-6a
    — до 230 В при пиковом значении тока n=20 расчетное значение 115 A
    — до 400 В при пиковом значении тока n=20 расчетное значение 115 A
    — до 500 В при пиковом значении тока n=20 расчетное значение 115 A
    — до 690 В при пиковом значении тока n=20 расчетное значение 115 A
    — до 1000 В при пиковом значении тока n=20 расчетное значение 53 A
    ● при AC-6a
    — до 230 В при пиковом значении тока n=30 расчетное значение 98 A
    — до 400 В при пиковом значении тока n=30 расчетное значение 98 A
    — до 500 В при пиковом значении тока n=30 расчетное значение 98 A
    — до 690 В при пиковом значении тока n=30 расчетное значение 98 A
    — до 1000 В при пиковом значении тока n=30 расчетное значение 53 A
    мин. сечение в главной цепи при макс. расчетном значении AC-1 70 mm²
    рабочий ток примерно на 200.000 циклов коммутации при AC-4
    ● при 400 В расчетное значение 54 A
    ● при 690 В расчетное значение 48 A
    рабочий ток
    ● при 1 токопроводящей дорожке при DC-1
    — при 24 В расчетное значение 160 A
    — при 60 В расчетное значение 160 A
    — при 110 В расчетное значение 18 A
    — при 220 В расчетное значение 3,4 A
    — при 440 В расчетное значение 0,8 A
    — при 600 В расчетное значение 0,5 A
    ● при 2 токопроводящих дорожках в ряд при DC-1
    — при 24 В расчетное значение 160 A
    — при 60 В расчетное значение 160 A
    — при 110 В расчетное значение 160 A
    — при 220 В расчетное значение 20 A
    — при 440 В расчетное значение 3,2 A
    — при 600 В расчетное значение 1,6 A
    ● при 3 токопроводящих дорожках в ряд при DC-1
    — при 24 В расчетное значение 160 A
    — при 60 В расчетное значение 160 A
    — при 110 В расчетное значение 160 A
    — при 220 В расчетное значение 160 A
    — при 440 В расчетное значение 11,5 A
    — при 600 В расчетное значение 4 A
    ● при 1 токопроводящей дорожке при DC-3 при DC-5
    — при 24 В расчетное значение 160 A
    — при 60 В расчетное значение 7,5 A
    — при 220 В расчетное значение 0,6 A
    — при 440 В расчетное значение 0,17 A
    — при 600 В расчетное значение 0,12 A
    ● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
    — при 24 В расчетное значение 160 A
    — при 60 В расчетное значение 160 A
    — при 110 В расчетное значение 160 A
    — при 220 В расчетное значение 2,5 A
    — при 440 В расчетное значение 0,65 A
    — при 600 В расчетное значение 0,37 A
    ● при 3 токопроводящих дорожках в ряд при DC-3 при DC-5
    — при 24 В расчетное значение 160 A
    — при 60 В расчетное значение 160 A
    — при 110 В расчетное значение 160 A
    — при 220 В расчетное значение 160 A
    — при 440 В расчетное значение 1,4 A
    — при 600 В расчетное значение 0,75 A
    рабочая мощность
    ● при AC-2 при 400 В расчетное значение 55 kW
    ● при AC-3
    — при 230 В расчетное значение 37 kW
    — при 400 В расчетное значение 55 kW
    — при 500 В расчетное значение 75 kW
    — при 690 В расчетное значение 110 kW
    — при 1000 В расчетное значение 75 kW
    ● при AC-3e
    — при 230 В расчетное значение 37 kW
    — при 400 В расчетное значение 55 kW
    — при 500 В расчетное значение 75 kW
    — при 690 В расчетное значение 110 kW
    — при 1000 В расчетное значение 75 kW
    рабочая мощность примерно на 200.000 циклов коммутации при AC-4
    ● при 400 В расчетное значение 29 kW
    ● при 690 В расчетное значение 48 kW
    рабочая полная мощность при AC-6a
    ● до 230 В при пиковом значении тока n=20 расчетное значение 40 kVA
    ● до 400 В при пиковом значении тока n=20 расчетное значение 80 kVA
    ● до 500 В при пиковом значении тока n=20 расчетное значение 100 kVA
    ● до 690 В при пиковом значении тока n=20 расчетное значение 130 kVA
    ● до 1000 В при пиковом значении тока n=20 расчетное значение 90 kVA
    рабочая полная мощность при AC-6a
    ● до 230 В при пиковом значении тока n=30 расчетное значение 30 kVA
    ● до 400 В при пиковом значении тока n=30 расчетное значение 60 kVA
    ● до 500 В при пиковом значении тока n=30 расчетное значение 80 kVA
    ● до 690 В при пиковом значении тока n=30 расчетное значение 110 kVA
    ● до 1000 В при пиковом значении тока n=30 расчетное значение 90 kVA
    кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C
    ● длительностью не более 1 с с коммутацией при нулевом токе макс. 2 565 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
    ● длительностью не более 5 с с коммутацией при нулевом токе макс. 1 654 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
    ● длительностью не более 10 с с коммутацией при нулевом токе макс. 1 170 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
    ● длительностью не более 30 с с коммутацией при нулевом токе макс. 729 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
    ● длительностью не более 60 с с коммутацией при нулевом токе макс. 572 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
    частота включений на холостом ходу
    ● при переменном токе 2 000 1/h
    ● при постоянном токе 2 000 1/h
    частота коммутации
    ● при AC-1 макс. 800 1/h
    ● при AC-2 макс. 400 1/h
    ● при AC-3 макс. 1 000 1/h
    ● при AC-3e
    — макс. 1 000 1/h
    ● при AC-4 макс. 130 1/h
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания AC/DC
    оперативное напряжение питания при переменном токе
    ● при 50 Гц расчетное значение 440 ... 480 V
    ● при 60 Гц расчетное значение 440 ... 480 V
    оперативное напряжение питания при постоянном токе расчетное значение 440 ... 480 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
    ● исходное значение 0,8
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
    ● при 50 Гц 0,8 ... 1,1
    ● при 60 Гц 0,8 ... 1,1
    исполнение ограничителя перенапряжений с варистором
    полная начальная пусковая мощность
    ● при мин. расчетном значении оперативного напряжения питания при переменном токе
    — при 50 Гц 250 VA
    — при 60 Гц 250 VA
    ● при макс. расчетном значении оперативного напряжения питания при переменном токе
    — при 60 Гц 300 VA
    — при 50 Гц 300 VA
    полная начальная пусковая мощность электромагнитной катушки при переменном токе
    ● при 50 Гц 300 VA
    ● при 60 Гц 300 VA
    коэффициент мощности, индуктивный при начальной пусковой мощности
    ● при 50 Гц 0,9
    ● при 60 Гц 0,9
    полная мощность удержания
    ● при мин. расчетном значении оперативного напряжения питания при постоянном токе 4,3 VA
    ● при макс. расчетном значении оперативного напряжения питания при постоянном токе 5,2 VA
    полная мощность удержания
    ● при мин. расчетном значении оперативного напряжения питания при переменном токе
    — при 50 Гц 4,8 VA
    — при 60 Гц 4,8 VA
    ● при макс. расчетном значении оперативного напряжения питания при переменном токе
    — при 50 Гц 5,8 VA
    — при 60 Гц 5,8 VA
    коэффициент мощности, индуктивный при мощности удержания катушки
    ● при 50 Гц 0,8
    ● при 60 Гц 0,8
    начальная пусковая мощность электромагнитной катушки при постоянном токе 360 W
    мощность удержания электромагнитной катушки при постоянном токе 5,2 W
    задержка замыкания
    ● при переменном токе 20 ... 95 ms
    ● при постоянном токе 20 ... 95 ms
    задержка размыкания
    ● при переменном токе 40 ... 60 ms
    ● при постоянном токе 40 ... 60 ms
    длительность электрической дуги 10 ... 15 ms
    исполнение управления коммутационного привода Стандарт A1 - A2
    Вспомогательный контур
    число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 1
    число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 1
    рабочий ток при AC-12 макс. 10 A
    рабочий ток при AC-15
    ● при 230 В расчетное значение 6 A
    ● при 400 В расчетное значение 3 A
    ● при 500 В расчетное значение 2 A
    ● при 690 В расчетное значение 1 A
    рабочий ток при DC-12
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 6 A
    ● при 60 В расчетное значение 6 A
    ● при 110 В расчетное значение 3 A
    ● при 125 В расчетное значение 2 A
    ● при 220 В расчетное значение 1 A
    ● при 600 В расчетное значение 0,15 A
    рабочий ток при DC-13
    ● при 24 В расчетное значение 10 A
    ● при 48 В расчетное значение 2 A
    ● при 60 В расчетное значение 2 A
    ● при 110 В расчетное значение 1 A
    ● при 125 В расчетное значение 0,9 A
    ● при 220 В расчетное значение 0,3 A
    ● при 600 В расчетное значение 0,1 A
    надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
    Номинальная нагрузка UL/CSA
    ток полной нагрузки (FLA) для 3-фазного электродвигателя
    ● при 480 В расчетное значение 124 A
    ● при 600 В расчетное значение 125 A
    отдаваемая механическая мощность [л. с.]
    ● для 1-фазного двигателя трехфазного тока
    — при 230 В расчетное значение 25 hp
    ● для 3-фазного электродвигателя
    — при 200/208 В расчетное значение 40 hp
    — при 220/230 В расчетное значение 50 hp
    — при 460/480 В расчетное значение 100 hp
    — при 575/600 В расчетное значение 125 hp
    нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В С-характеристика: 10 А; 0,4 кА
    исполнение плавкой вставки предохранителя
    ● для защиты от коротких замыканий главной цепи
    — при типе координации 1 требуется gG: 355 A (690 V, 100 kA)
    — при типе координации 2 требуется gG: 250 A (690 V, 100 kA), aM: 200 A (690 V, 50 kA), BS88: 250 A (415 V, 50 kA)
    ● для защиты вспомогательного выключателя от короткого замыкания требуется gG: 10 A (500 V, 1 kA)
    Монтаж/ крепление/ размеры
    монтажное положение при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
    вид креплений последовательный монтаж Да
    вид креплений винтовое крепление
    высота 172 mm
    ширина 120 mm
    глубина 170 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 20 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 20 mm
    — вверх 10 mm
    — вбок 10 mm
    — вниз 10 mm
    ● до компонентов, находящихся под напряжением
    — вперед 20 mm
    — вверх 10 mm
    — вниз 10 mm
    — вбок 10 mm
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи Шина подключения
    ● на контакторе для вспомогательных контактов Соединение с пружинным зажимом
    ● электромагнитной катушки Винтовое присоединение
    ширина соединительной шины 17 mm
    толщина соединительной шины 3 mm
    диаметр отверстия 9 mm
    число отверстий 1
    вид подключаемых сечений проводов
    ● для проводов американского калибра (AWG) для главных контактов 4 ... 250 kcmil
    поперечное сечение подключаемого провода для вспомогательных контактов
    ● однопроводной или многопроводной 0,25 ... 2,5 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,25 ... 2,5 mm²
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), max. 2x (0,75 ... 4 мм²)
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов 18 ... 14
    Безопасность
    функция изделия
    ● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 Да
    ● принудительная коммутация согласно МЭК 60947-5-1 Нет
    ● пригодно для функции безопасности Да
    пригодность к использованию противоаварийное отключение Да
    срок службы макс. 20 a
    испытания срока службы с учетом износа необходимые Да
    доля опасных отказов
    ● при низкой приоритетности запроса согласно SN 31920 40 %
    ● при высокой приоритетности запроса согласно SN 31920 73 %
    значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
    частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
    ISO 13849
    тип устройства согласно ISO 13849-1 3
    запас при расчете параметров согласно ISO 13849-2 необходимые Да
    IEC 61508
    тип защитного устройства согласно МЭК 61508-2 тип A
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди при использовании рамной клеммы/ крышки
    Разрешения Сертификаты
    Environment General Product Approval Functional Saftey Maritime application

    Environmental Confirmations

    cURus

    KC

    EAC

    Type Examination Certificate

    DNV (Det Norske Veritas)

    other

    Confirmation

    Miscellaneous

    Дополнительная информация
    3RT1054-8AR38-0PR0
    3RT1054-8AR38-0PR0
    3RT1054-8AR38-0PR0
    последнее изменение: 04.04.2026
    Дата
    07.04.2026     		Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RT1054-8AR38-0PR0
    Получить КП

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
    mdi-phone +7 (495) 215-15-16 ВКонтакте Telegram

    Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП

    {{ bnav.title }}

    Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.

    © ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.

    Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
    Запросить

    {{ quickBuyNote }}

    Не нашлось на сайте? Найдется на складе! Отправьте запрос, чтобы узнать стоимость и срок поставки {{ itemSelected.name }}
