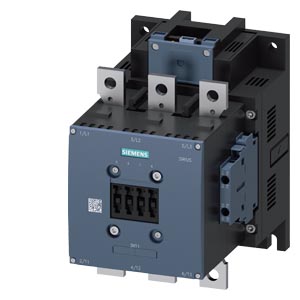

Siemens 3RT1065-6XB46-0LA2 коммутационное устройство

Name: Siemens 3RT1065-6XB46-0LA2 коммутационное устройство
Brand: Siemens
Price: 116067 RUB
Availability: InStock

Траекторный контактор, AC-3 265 A, 132 кВт/400 В Катушка 24 В DC x (0,7–1,25) ПЛК-вход 24–110 В DC Вспомогательные контакты 2 НО + 2 НЗ 3-полюсн., типоразмер S10, шинные соединения Подключение катушки: винтовой зажим

Купить 3RT10656XB460LA2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 116067 руб.

Технические характеристики 3RT10656XB460LA2

торговая марка изделия

SIRIUS

наименование изделия

Силовой контактор

исполнение изделия

с расширенным рабочим диапазоном

наименование типа изделия

3RT1

Общие технические данные

типоразмер контактора

S10

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

54 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

18 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

1 000 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

500 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

8 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

690 V

ударопрочность для применения на железнодорожном транспорте согласно DIN EN 61373

категория 1, класс В

ударопрочность при прямоугольном импульсе

● при постоянном токе

8,5 г / 5 мс, 4,2 г / 10 мс

ударопрочность при синусовом импульсе

● при постоянном токе

13,4 г / 5 мс, 6,5 г / 10 мс

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

09/06/2016

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

6,482 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-40 ... +70 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

1 000 V

● при AC-3e расчетное значение макс.

1 000 V

рабочий ток

● при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение

330 A

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

330 A

— до 690 В при окружающей температуре 60 °C расчетное значение

300 A

— до 1000 В при окружающей температуре 60 °C расчетное значение

150 A

● при AC-2 при 400 В расчетное значение

265 A

● при AC-3

— при 400 В расчетное значение

265 A

— при 500 В расчетное значение

265 A

— при 690 В расчетное значение

265 A

— при 1000 В расчетное значение

95 A

● при AC-3e

— при 400 В расчетное значение

265 A

— при 500 В расчетное значение

265 A

— при 1000 В расчетное значение

95 A

● при AC-4 при 400 В расчетное значение

230 A

мин. сечение в главной цепи

● при макс. расчетном значении AC-1

185 mm²

● при макс. расчетном значении Ith

185 mm²

рабочий ток примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

117 A

● при 690 В расчетное значение

105 A

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

300 A

— при 110 В расчетное значение

33 A

— при 220 В расчетное значение

3,8 A

— при 440 В расчетное значение

0,9 A

— при 600 В расчетное значение

0,6 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

300 A

— при 110 В расчетное значение

300 A

— при 220 В расчетное значение

300 A

— при 440 В расчетное значение

4 A

— при 600 В расчетное значение

2 A

● при 3 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

300 A

— при 110 В расчетное значение

300 A

— при 220 В расчетное значение

300 A

— при 440 В расчетное значение

11 A

— при 600 В расчетное значение

5,2 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В расчетное значение

300 A

— при 110 В расчетное значение

3 A

— при 220 В расчетное значение

0,6 A

— при 440 В расчетное значение

0,18 A

— при 600 В расчетное значение

0,125 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

300 A

— при 110 В расчетное значение

300 A

— при 220 В расчетное значение

2,5 A

— при 440 В расчетное значение

0,65 A

— при 600 В расчетное значение

0,37 A

● при 3 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

300 A

— при 110 В расчетное значение

300 A

— при 220 В расчетное значение

300 A

— при 440 В расчетное значение

1,4 A

— при 600 В расчетное значение

0,75 A

рабочая мощность

● при AC-2 при 400 В расчетное значение

132 kW

● при AC-3

— при 230 В расчетное значение

85 kW

— при 400 В расчетное значение

132 kW

— при 500 В расчетное значение

160 kW

— при 690 В расчетное значение

250 kW

— при 1000 В расчетное значение

132 kW

● при AC-3e

— при 230 В расчетное значение

85 kW

— при 400 В расчетное значение

132 kW

— при 500 В расчетное значение

160 kW

— при 1000 В расчетное значение

132 kW

рабочая мощность примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

66 kW

● при 690 В расчетное значение

102 kW

кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C

● длительностью не более 1 с с коммутацией при нулевом токе макс.

4 880 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 5 с с коммутацией при нулевом токе макс.

4 045 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 10 с с коммутацией при нулевом токе макс.

2 785 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 30 с с коммутацией при нулевом токе макс.

1 664 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

● длительностью не более 60 с с коммутацией при нулевом токе макс.

1 276 A; Использовать мин. площадь сечения согл. расчетному значению AC-1

частота включений на холостом ходу

● при постоянном токе

700 1/h

частота коммутации

● при AC-1 макс.

700 1/h

● при AC-2 макс.

250 1/h

● при AC-3 макс.

500 1/h

● при AC-3e

— макс.

500 1/h

● при AC-2 при AC-3e макс.

250 1/h

● при AC-4 макс.

130 1/h

частота коммутации

● при DC-1 макс.

350 1/h

● при DC-3 макс.

350 1/h

● при DC-5 макс.

350 1/h

оценка для применения в железнодорожной отрасли

тепловой ток (Ith) до 690 В

● до 40 °C согласно МЭК 60077 расчетное значение

330 A

● до 70 °C согласно МЭК 60077 расчетное значение

265 A

Цепь тока управления/ управление

тип напряжения

пост. ток

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,7

● конечное значение

1,25

потребляемый ток на управляющем входе ПЛК согласно МЭК 60947-1 макс.

2 mA

напряжение на управляющем входе ПЛК

24 ... 110 V

исполнение ограничителя перенапряжений

с варистором

начальная пусковая мощность электромагнитной катушки при постоянном токе

580 W

мощность удержания электромагнитной катушки при постоянном токе

3,4 W

задержка замыкания

● при постоянном токе

45 ... 80 ms

задержка размыкания

● при постоянном токе

80 ... 100 ms

длительность электрической дуги

10 ... 15 ms

исполнение управления коммутационного привода

PLC-IN или стандарт A1 - A2 (регулируемый)

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

6 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

6 A

● при 60 В расчетное значение

6 A

● при 110 В расчетное значение

3 A

● при 125 В расчетное значение

2 A

● при 220 В расчетное значение

1 A

● при 600 В расчетное значение

0,15 A

рабочий ток при DC-13

● при 24 В расчетное значение

6 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,9 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

240 A

● при 600 В расчетное значение

242 A

отдаваемая механическая мощность [л. с.]

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

75 hp

— при 220/230 В расчетное значение

100 hp

— при 460/480 В расчетное значение

200 hp

— при 575/600 В расчетное значение

250 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 500 A (690 V, 100 kA)

— при типе координации 2 требуется

gG: 400 A (690 V, 100 kA), aM: 315 A (690 V, 50 kA), BS88: 400 A (415 V, 50 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 A (500 V, 1 kA)

Монтаж/ крепление/ размеры

монтажное положение

при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад

вид креплений последовательный монтаж

Да

вид креплений

винтовое крепление

высота

210 mm

ширина

145 mm

глубина

202 mm

необходимое расстояние

● при последовательном монтаже

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

● до заземленных компонентов

— вперед

20 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

ширина соединительной шины

25 mm

толщина соединительной шины

6 mm

диаметр отверстия

11 mm

число отверстий

вид подключаемых сечений проводов

● для главных контактов

— однопроводной или многопроводной

2x (70 ... 240 mm²)

● для проводов американского калибра (AWG) для главных контактов

2/0 ... 500 kcmil

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), макс. 2x (0,75 ... 4 мм²)

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), max. 2x (0,75 ... 4 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14), 1x 12

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

18 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

● пригодно для функции безопасности

Да

пригодность к использованию противоаварийное отключение

Да; противоаварийное отключение посредством A1 A2

срок службы макс.

20 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

73 %

значение В10 при высокой приоритетности запроса согласно SN 31920

1 000 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

100 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00; IP20 с рамной клеммой/ крышкой

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди при использовании рамной клеммы/ крышки

Связь/ протокол

функция изделия связь по шине

Нет

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
General Product Approval		EMV	Functional Saftey	Test Certificates
			Type Examination Certificate	Special Test Certificate	Type Test Certificates/Test Report
other				Railway
	Confirmation	Miscellaneous	Miscellaneous	Special Test Certificate	Type Test Certificates/Test Report
