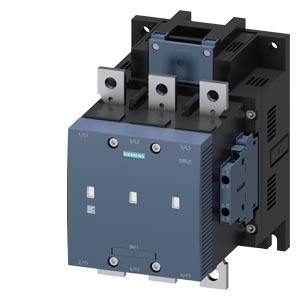

Siemens 3RT1265-6AB36 коммутационное устройство

Name: Siemens 3RT1265-6AB36 коммутационное устройство
Brand: Siemens
Price: 181216 RUB
Availability: InStock

ВАКУУМНЫЙ КОНТАКТОР, 132КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ UC 23-26V БЛОК-КОНТАКТЫ 2НО+2НЗ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР S10 ШИННОЕ ПРИСОЕДИНЕНИЕ ПРИВОД: ОБЫЧНЫЙ

Купить 3RT12656AB36 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 181216 руб.

Технические характеристики 3RT12656AB36

Вакуумный контактор, AC-3 265 A, 132 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 23–26 В Вспомогательные контакты 2 НО + 2 НЗ 3-полюсн., типоразмер S10, шинные соединения Привод: стандартный

торговая марка изделия

SIRIUS

наименование изделия

Силовой контактор

наименование типа изделия

3RT12

Общие технические данные

типоразмер контактора

S10

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

36 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

12 W

● без тока нагрузки типичный

8,2 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

1 000 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

500 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

8 kV

● вспомогательной цепи расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1

690 V

ударопрочность при прямоугольном импульсе

● при переменном токе

8,5 г / 5 мс, 4,2 г / 10 мс

● при постоянном токе

8,5 г / 5 мс, 4,2 г / 10 мс

ударопрочность при синусовом импульсе

● при переменном токе

13,4 г / 5 мс, 6,5 г / 10 мс

● при постоянном токе

13,4 г / 5 мс, 6,5 г / 10 мс

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

7,358 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение

● при AC-3 расчетное значение макс.

1 000 V

● при AC-3e расчетное значение макс.

1 000 V

рабочий ток

● при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение

330 A

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

330 A

— до 690 В при окружающей температуре 60 °C расчетное значение

300 A

● при AC-3

— при 400 В расчетное значение

265 A

— при 500 В расчетное значение

265 A

— при 690 В расчетное значение

265 A

● при AC-3e

— при 400 В расчетное значение

265 A

— при 500 В расчетное значение

265 A

— при 690 В расчетное значение

265 A

● при AC-4 при 400 В расчетное значение

230 A

● при AC-6a

— до 230 В при пиковом значении тока n=20 расчетное значение

265 A

— до 400 В при пиковом значении тока n=20 расчетное значение

265 A

— до 500 В при пиковом значении тока n=20 расчетное значение

265 A

— до 690 В при пиковом значении тока n=20 расчетное значение

265 A

● при AC-6a

— до 230 В при пиковом значении тока n=30 расчетное значение

209 A

— до 400 В при пиковом значении тока n=30 расчетное значение

209 A

— до 500 В при пиковом значении тока n=30 расчетное значение

209 A

— до 690 В при пиковом значении тока n=30 расчетное значение

209 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

185 mm²

рабочий ток примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

115 A

● при 690 В расчетное значение

115 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

75 kW

— при 400 В расчетное значение

132 kW

— при 500 В расчетное значение

160 kW

— при 690 В расчетное значение

250 kW

● при AC-3e

— при 230 В расчетное значение

75 kW

— при 400 В расчетное значение

132 kW

— при 500 В расчетное значение

160 kW

— при 690 В расчетное значение

250 kW

рабочая мощность примерно на 200.000 циклов коммутации при AC-4

● при 400 В расчетное значение

65 kW

● при 690 В расчетное значение

112 kW

рабочая полная мощность при AC-6a

● до 230 В при пиковом значении тока n=20 расчетное значение

100 kVA

● до 400 В при пиковом значении тока n=20 расчетное значение

180 kVA

● до 500 В при пиковом значении тока n=20 расчетное значение

220 kVA

● до 690 В при пиковом значении тока n=20 расчетное значение

310 kVA

рабочая полная мощность при AC-6a

● до 230 В при пиковом значении тока n=30 расчетное значение

80 kVA

● до 400 В при пиковом значении тока n=30 расчетное значение

140 kVA

● до 500 В при пиковом значении тока n=30 расчетное значение

180 kVA

● до 690 В при пиковом значении тока n=30 расчетное значение

250 kVA

● до 1000 В при пиковом значении тока n=30 расчетное значение

360 kVA

частота включений на холостом ходу

● при переменном токе

2 000 1/h

● при постоянном токе

2 000 1/h

частота коммутации

● при AC-1 макс.

750 1/h

● при AC-2 макс.

250 1/h

● при AC-3 макс.

750 1/h

● при AC-3e

— макс.

750 1/h

● при AC-4 макс.

250 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

23 ... 26 V

● при 60 Гц расчетное значение

23 ... 26 V

оперативное напряжение питания при постоянном токе расчетное значение

23 ... 26 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,8

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,8 ... 1,1

исполнение ограничителя перенапряжений

с варистором

полная начальная пусковая мощность

● при мин. расчетном значении оперативного напряжения питания при переменном токе

— при 50 Гц

530 VA

— при 60 Гц

530 VA

● при макс. расчетном значении оперативного напряжения питания при переменном токе

— при 60 Гц

630 VA

— при 50 Гц

630 VA

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

590 VA

● при 60 Гц

590 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

● при 50 Гц

0,9

● при 60 Гц

0,9

полная мощность удержания

● при мин. расчетном значении оперативного напряжения питания при постоянном токе

6,8 VA

● при макс. расчетном значении оперативного напряжения питания при постоянном токе

8,2 VA

полная мощность удержания

● при мин. расчетном значении оперативного напряжения питания при переменном токе

— при 50 Гц

6,1 VA

— при 60 Гц

6,1 VA

● при макс. расчетном значении оперативного напряжения питания при переменном токе

— при 50 Гц

7,4 VA

— при 60 Гц

7,4 VA

коэффициент мощности, индуктивный при мощности удержания катушки

● при 50 Гц

0,9

● при 60 Гц

0,9

начальная пусковая мощность электромагнитной катушки при постоянном токе

700 W

мощность удержания электромагнитной катушки при постоянном токе

8,2 W

задержка замыкания

● при переменном токе

30 ... 95 ms

● при постоянном токе

30 ... 95 ms

задержка размыкания

● при переменном токе

40 ... 80 ms

● при постоянном токе

40 ... 80 ms

длительность электрической дуги

10 ... 15 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

6 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при DC-12

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

6 A

● при 60 В расчетное значение

6 A

● при 110 В расчетное значение

3 A

● при 125 В расчетное значение

2 A

● при 220 В расчетное значение

1 A

● при 600 В расчетное значение

0,15 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,9 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

240 A

● при 600 В расчетное значение

242 A

отдаваемая механическая мощность [л. с.]

● для 3-фазного электродвигателя

— при 200/208 В расчетное значение

75 hp

— при 220/230 В расчетное значение

100 hp

— при 460/480 В расчетное значение

200 hp

— при 575/600 В расчетное значение

250 hp

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 500 A (690 V, 100 kA)

— при типе координации 2 требуется

gG: 500 A (690 V, 100 kA), aM: 400 A (690 V, 50 kA), BS88: 450 A (415 V, 50 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 A (500 V, 1 kA)

Монтаж/ крепление/ размеры

монтажное положение

При вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа

вид креплений последовательный монтаж

Да

вид креплений

винтовое крепление

высота

210 mm

ширина

145 mm

глубина

206 mm

необходимое расстояние

● при последовательном монтаже

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

20 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

Шина подключения

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

ширина соединительной шины

25 mm

толщина соединительной шины

6 mm

диаметр отверстия

11 mm

число отверстий

вид подключаемых сечений проводов

● для проводов американского калибра (AWG) для главных контактов

2/0 ... 500 kcmil

поперечное сечение подключаемого провода для главных контактов

● многопроводной

70 ... 240 mm²

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), макс. 2x (0,75 ... 4 мм²)

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), max. 2x (0,75 ... 4 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14), 1x 12

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

18 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00; IP20 с рамной клеммой/ крышкой

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди при использовании рамной клеммы/ крышки

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations
Functional Saftey	Maritime application		other
Type Examination Certificate			Confirmation	Miscellaneous	Confirmation
