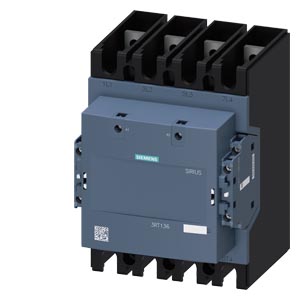

Siemens 3RT1364-6AP36 коммутационное устройство

Name: Siemens 3RT1364-6AP36 коммутационное устройство
Brand: Siemens
Price: 154764 RUB
Availability: InStock

Контактор, AC-1, 350 А/400 В/40 °C, S10, четырехполюсный, 100–250 В AC/DC, 2 НО + 2 НЗ, присоединительная шина/ винтовой зажим

Купить 3RT13646AP36 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 154764 руб.

Технические характеристики 3RT13646AP36

Контактор, AC-1, 350 А/400 В/40 °C, S10, четырехполюсный, 100–250 В AC/DC, 2 НО + 2 НЗ, присоединительная шина/ винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

Контактор

наименование типа изделия

3RT13

Общие технические данные

типоразмер контактора

S10

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

100 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

25 W

● без тока нагрузки типичный

2,5 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

1 000 V

● цепи вспомогательного и оперативного тока при степени загрязнения 3 расчетное значение

690 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

8 kV

● вспомогательной цепи расчетное значение

6 kV

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

03/27/2017

Масса нетто ME

4,008 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-40 ... +60 °C

● при хранении

-40 ... +70 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

тип напряжения для главной цепи

Переменный ток

рабочий ток

● при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение

350 A

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

350 A

— до 690 В при окружающей температуре 60 °C расчетное значение

300 A

— до 1000 В при окружающей температуре 40 °C расчетное значение

275 A

— до 1000 В при окружающей температуре 60 °C расчетное значение

250 A

● при AC-3

— при 400 В расчетное значение

205 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

240 mm²

рабочая мощность

● при AC-3 при 400 В расчетное значение

110 kW

частота включений на холостом ходу

● при переменном токе

300 1/h

● при постоянном токе

300 1/h

Цепь тока управления/ управление

тип напряжения

перем. ток

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

100 ... 250 V

● при 60 Гц расчетное значение

100 ... 250 V

оперативное напряжение питания при постоянном токе расчетное значение

100 ... 250 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,8

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,85 ... 1,1

● при 60 Гц

0,85 ... 1,1

исполнение ограничителя перенапряжений

с варистором

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

220 VA

● при 60 Гц

220 VA

полная мощность удержания электромагнитной катушки при переменном токе

● при 50 Гц

7 VA

● при 60 Гц

7 VA

начальная пусковая мощность электромагнитной катушки при постоянном токе

190 W

мощность удержания электромагнитной катушки при постоянном токе

2,5 W

задержка замыкания

● при переменном токе

25 ... 60 ms

● при постоянном токе

25 ... 60 ms

задержка размыкания

● при переменном токе

45 ... 80 ms

● при постоянном токе

45 ... 80 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

рабочий ток при AC-15

● при 230 В расчетное значение

4 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

2 A

рабочий ток при DC-13

● при 24 В расчетное значение

3 A

● при 48 В расчетное значение

1,5 A

● при 110 В расчетное значение

0,55 A

● при 125 В расчетное значение

0,55 A

● при 220 В расчетное значение

0,3 A

Номинальная нагрузка UL/CSA

нагрузочная способность контакта вспомогательных контактов согласно UL

A600 / Q300

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 2 требуется

gG: 400 A (500 V, 100 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 А (690 В, 1 кА)

Монтаж/ крепление/ размеры

монтажное положение

при монтаже в вертикальной плоскости возможность вращения на +/-180°, при повороте 0° возможность наклона назад на +/- 30° или установки в вертикальном положении

вид креплений последовательный монтаж

Да

вид креплений

винтовое крепление

высота

196 mm

ширина

140 mm

глубина

153 mm

необходимое расстояние

● при последовательном монтаже

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

20 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

масса нетто

3,85 kg

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

Шина подключения, требуется расширение соединения > 275A

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

1 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,75 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

1x (1 ... 4 мм²), 2x (1 ... 4 мм²)

— однопроводной или многопроводной

1x (1 ... 4 мм²), 2x (1 ... 4 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,75 ... 2,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

1x (18 ... 14), 2x (18 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

18 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00; IP20 с рамной клеммой/ крышкой

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди при использовании рамной клеммы/ крышки

Связь/ протокол

функция изделия связь по шине

Нет

Разрешения Сертификаты

Environment	General Product Approval				EMV
Environmental Confirmations
Test Certificates	other			Railway
Special Test Certificate		Confirmation	Miscellaneous	Special Test Certificate
