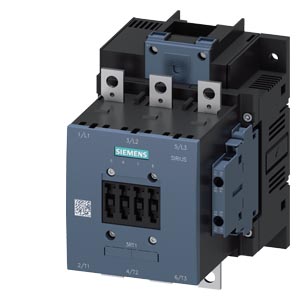

Siemens 3RT1456-6AV36 коммутационное устройство

Name: Siemens 3RT1456-6AV36 коммутационное устройство
Brand: Siemens
Price: 36075 RUB
Availability: InStock

КОНТАКТОР, 250A/AC-1 AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ UC 380-420V ДОП. КОНТАКТЫ 2НО+2НЗ 3 ПОЛЮСА, ТИПОРАЗМЕР S6 ШИННОЕ ПРИСОЕДИНЕНИЕ ПРИВОД: ОБЫЧНЫЙ

Купить 3RT14566AV36 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 36075 руб.

Технические характеристики 3RT14566AV36

Контактор, AC-1, 275 А/690 В/40 °C, S6, трехполюсный, 380–420 В AC/DC, с варистором, 2 НО + 2 НЗ, присоединительная шина/ винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

Контактор

наименование типа изделия

3RT14

Общие технические данные

типоразмер контактора

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

86,4 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

28,8 W

● без тока нагрузки типичный

5,2 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

1 000 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

500 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

8 kV

● вспомогательной цепи расчетное значение

6 kV

ударопрочность при прямоугольном импульсе

● при переменном токе

8,5 г / 5 мс, 4,2 г / 10 мс

● при постоянном токе

8,5 г / 5 мс, 4,2 г / 10 мс

ударопрочность при синусовом импульсе

● при переменном токе

13,4 г / 5 мс, 6,5 г / 10 мс

● при постоянном токе

13,4 г / 5 мс, 6,5 г / 10 мс

механический ресурс (циклов)

● контактора типичный

10 000 000

● контактора с насаженным блоком вспомогательных электронных выключателей типичный

5 000 000

● контактора с насаженным блоком вспомогательных выключателей типичный

10 000 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

3,321 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

тип напряжения для главной цепи

Переменный ток

рабочий ток

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

275 A

— до 690 В при окружающей температуре 55 °C расчетное значение

250 A

— до 690 В при окружающей температуре 60 °C расчетное значение

250 A

● при AC-3

— при 400 В расчетное значение

97 A

— при 690 В расчетное значение

97 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

140 mm²

рабочий ток

● при 1 токопроводящей дорожке при DC-1

— при 24 В расчетное значение

250 A

— при 60 В расчетное значение

250 A

— при 110 В расчетное значение

18 A

— при 220 В расчетное значение

3,4 A

— при 440 В расчетное значение

0,8 A

— при 600 В расчетное значение

0,5 A

● при 2 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

250 A

— при 60 В расчетное значение

250 A

— при 110 В расчетное значение

250 A

— при 220 В расчетное значение

20 A

— при 440 В расчетное значение

3,2 A

— при 600 В расчетное значение

1,6 A

● при 3 токопроводящих дорожках в ряд при DC-1

— при 24 В расчетное значение

250 A

— при 60 В расчетное значение

250 A

— при 110 В расчетное значение

250 A

— при 220 В расчетное значение

250 A

— при 440 В расчетное значение

11,5 A

— при 600 В расчетное значение

4 A

● при 1 токопроводящей дорожке при DC-3 при DC-5

— при 24 В расчетное значение

250 A

— при 60 В расчетное значение

7,5 A

— при 110 В расчетное значение

2,5 A

— при 220 В расчетное значение

0,6 A

— при 440 В расчетное значение

0,17 A

— при 600 В расчетное значение

0,12 A

● при 2 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

250 A

— при 60 В расчетное значение

250 A

— при 110 В расчетное значение

250 A

— при 220 В расчетное значение

2,5 A

— при 440 В расчетное значение

0,65 A

— при 600 В расчетное значение

0,37 A

● при 3 токопроводящих дорожках в ряд при DC-3 при DC-5

— при 24 В расчетное значение

250 A

— при 60 В расчетное значение

250 A

— при 110 В расчетное значение

250 A

— при 220 В расчетное значение

250 A

— при 440 В расчетное значение

1,4 A

— при 600 В расчетное значение

0,75 A

частота включений на холостом ходу

● при переменном токе

2 000 1/h

● при постоянном токе

2 000 1/h

частота коммутации

● при AC-1 макс.

600 1/h

Цепь тока управления/ управление

тип напряжения

AC/DC

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

380 ... 420 V

● при 60 Гц расчетное значение

380 ... 420 V

оперативное напряжение питания при постоянном токе расчетное значение

380 ... 420 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,8

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,8 ... 1,1

● при 60 Гц

0,8 ... 1,1

исполнение ограничителя перенапряжений

с варистором

полная начальная пусковая мощность

● при мин. расчетном значении оперативного напряжения питания при переменном токе

— при 50 Гц

250 VA

— при 60 Гц

250 VA

● при макс. расчетном значении оперативного напряжения питания при переменном токе

— при 60 Гц

300 VA

— при 50 Гц

300 VA

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

300 VA

коэффициент мощности, индуктивный при начальной пусковой мощности

● при 50 Гц

0,9

полная мощность удержания

● при мин. расчетном значении оперативного напряжения питания при постоянном токе

4,3 VA

● при макс. расчетном значении оперативного напряжения питания при постоянном токе

5,2 VA

полная мощность удержания

● при мин. расчетном значении оперативного напряжения питания при переменном токе

— при 50 Гц

4,8 VA

— при 60 Гц

4,8 VA

● при макс. расчетном значении оперативного напряжения питания при переменном токе

— при 50 Гц

5,8 VA

— при 60 Гц

5,8 VA

полная мощность удержания электромагнитной катушки при переменном токе

● при 50 Гц

5,8 VA

коэффициент мощности, индуктивный при мощности удержания катушки

● при 50 Гц

0,8

начальная пусковая мощность электромагнитной катушки при постоянном токе

360 W

мощность удержания электромагнитной катушки при постоянном токе

5,2 W

задержка замыкания

● при переменном токе

20 ... 95 ms

● при постоянном токе

20 ... 95 ms

задержка размыкания

● при переменном токе

40 ... 60 ms

● при постоянном токе

40 ... 60 ms

длительность электрической дуги

10 ... 15 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

рабочий ток при AC-12 макс.

10 A

рабочий ток при AC-15

● при 230 В расчетное значение

6 A

● при 400 В расчетное значение

3 A

● при 500 В расчетное значение

2 A

● при 690 В расчетное значение

1 A

рабочий ток при DC-13

● при 24 В расчетное значение

10 A

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,9 A

● при 220 В расчетное значение

0,3 A

● при 600 В расчетное значение

0,1 A

надежность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

защита от коротких замыканий

исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В

С-характеристика: 10 А; 0,4 кА

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

gG: 355 A (690 V, 100 kA)

— при типе координации 2 требуется

gR: 350 A (690 V, 100 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 10 A (500 V, 1 kA)

Монтаж/ крепление/ размеры

монтажное положение

при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад

вид креплений последовательный монтаж

Да

вид креплений

винтовое крепление

высота

172 mm

ширина

120 mm

глубина

170 mm

необходимое расстояние

● при последовательном монтаже

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

20 mm

— вверх

10 mm

— вбок

10 mm

— вниз

10 mm

● до компонентов, находящихся под напряжением

— вперед

20 mm

— вверх

10 mm

— вниз

10 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

Шина подключения

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

ширина соединительной шины

17 mm

толщина соединительной шины

3 mm

диаметр отверстия

9 mm

число отверстий

вид подключаемых сечений проводов

● для проводов американского калибра (AWG) для главных контактов

4 ... 250 kcmil

поперечное сечение подключаемого провода для главных контактов

● однопроводной или многопроводной

25 ... 120 mm²

● многопроводной

25 ... 120 mm²

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), макс. 2x (0,75 ... 4 мм²)

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), max. 2x (0,75 ... 4 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14), 1x 12

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

18 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

срок службы макс.

20 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00; IP20 с рамной клеммой/ крышкой

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди при использовании рамной клеммы/ крышки
