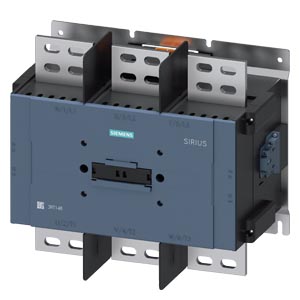

Siemens 3RT1485-6AP36 коммутационное устройство

Name: Siemens 3RT1485-6AP36 коммутационное устройство
Brand: Siemens
Price: 527842 RUB
Availability: InStock

Силовой контактор, AC-1, 1700 А, трехполюсный, AC (50–60 Гц)/режим работы по постоянному току, 100–240 В AC/100–220 В DC, привод: электронный, вспомогательные контакты 2 НО + 2 НЗ, шинные соединения, выключатель вспомогательных цепей и подключения катушки с винтовым соединением

Купить 3RT14856AP36 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 527842 руб.

Технические характеристики 3RT14856AP36

торговая марка изделия

SIRIUS

наименование изделия

Контактор

наименование типа изделия

3RT14

Общие технические данные

дополнение изделия

● функциональный модуль связи

Нет

● вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

660 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

220 W

● без тока нагрузки типичный

11 W

способ расчета мощности потерь зависимый от тока

квадратн.

напряжение развязки

● главной цепи при степени загрязнения 3 расчетное значение

1 000 V

● вспомогательной цепи при степени загрязнения 3 расчетное значение

600 V

выдерживаемое импульсное напряжение

● главной цепи расчетное значение

8 kV

● вспомогательной цепи расчетное значение

6 kV

ударопрочность при синусовом импульсе

● при переменном токе

8 g / 11 ms

● при постоянном токе

8 g / 11 ms

механический ресурс (циклов)

● контактора типичный

500 000

Директива RoHS (дата)

03/27/2020

Масса нетто ME

40 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +55 °C

● при хранении

-40 ... +80 °C

относительная атмосферная влажность мин.

10 %

относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.

95 %

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

тип напряжения для главной цепи

Переменный ток

рабочий ток

● при AC-1

— до 690 В при окружающей температуре 40 °C расчетное значение

1 700 A

— до 690 В при окружающей температуре 55 °C расчетное значение

1 700 A

— до 1000 В при окружающей температуре 40 °C расчетное значение

1 700 A

— до 1000 В при окружающей температуре 55 °C расчетное значение

1 700 A

мин. сечение в главной цепи при макс. расчетном значении AC-1

1 500 mm²

частота включений на холостом ходу

● при переменном токе

300 1/h

● при постоянном токе

300 1/h

частота коммутации

● при AC-1 макс.

300 1/h

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

100 ... 240 V

● при 60 Гц расчетное значение

100 ... 240 V

оперативное напряжение питания при постоянном токе расчетное значение

100 ... 220 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе

● при 50 Гц

0,85 ... 1,1

● при 60 Гц

0,85 ... 1,1

исполнение ограничителя перенапряжений

с варистором

полная начальная пусковая мощность электромагнитной катушки при переменном токе

● при 50 Гц

1 800 VA

● при 60 Гц

1 800 VA

полная мощность удержания электромагнитной катушки при переменном токе

● при 50 Гц

33 VA

● при 60 Гц

33 VA

начальная пусковая мощность электромагнитной катушки при постоянном токе

2 800 W

мощность удержания электромагнитной катушки при постоянном токе

11 W

задержка замыкания

● при переменном токе

80 ms

● при постоянном токе

80 ms

задержка размыкания

● при переменном токе

70 ms

● при постоянном токе

70 ms

исполнение управления коммутационного привода

Стандарт A1 - A2

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов

● навесной

● с мгновенным срабатыванием

рабочий ток при AC-12 макс.

16 A

рабочий ток при AC-15

● при 230 В расчетное значение

3 A

● при 400 В расчетное значение

1,5 A

● при 500 В расчетное значение

1,4 A

рабочий ток при DC-13

● при 48 В расчетное значение

2 A

● при 60 В расчетное значение

2 A

● при 110 В расчетное значение

1 A

● при 125 В расчетное значение

0,55 A

● при 220 В расчетное значение

0,27 A

● при 600 В расчетное значение

0,1 A

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 2 требуется

aR: 2200 A (1000 V, 42 kA)

● для защиты вспомогательного выключателя от короткого замыкания требуется

gG: 16 A (600 V, 1 kA)

Монтаж/ крепление/ размеры

монтажное положение

при вертикальном монтажном уровне возможен поворот на +/– 30°; при вертикальном монтажном уровне возможно отклонение вперед и назад на +/- 30°

вид креплений последовательный монтаж

Нет

вид креплений

винтовое крепление

высота

403 mm

ширина

431 mm

глубина

246 mm

необходимое расстояние

● до заземленных компонентов

— вперед

245 mm

— вбок

215 mm

масса нетто

35 kg

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

шинный зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

● на контакторе для вспомогательных контактов

Винтовое присоединение

● электромагнитной катушки

Винтовое присоединение

ширина соединительной шины

103 mm

толщина соединительной шины

10 mm

диаметр отверстия

15 mm

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

1 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

1 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (1 ... 2,5 mm²)

— однопроводной или многопроводной

2x (1 ... 2,5 mm²)

— тонкопроволочный с концевой заделкой кабеля

2x (1 ... 2,5 mm²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (16 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

16 ... 14

Безопасность

функция изделия

● принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1

Да

● принудительная коммутация согласно МЭК 60947-5-1

Нет

срок службы макс.

20 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00
