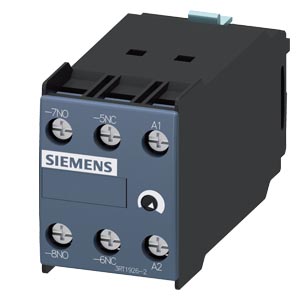

Siemens 3RT1926-2FL21 коммутационное устройство

Name: Siemens 3RT1926-2FL21 коммутационное устройство
Brand: Siemens
Availability: InStock

ОТДЕЛЬНО СТОЯЩЕЕ ДОПОЛНИТЕЛЬНЫЙ ПЕРЕКЛЮЧАЮЩИЙ БЛОК С ЗАДЕРЖКОЙ ВРЕМЕНИ УСТАНОВОК ВРЕМЕНИ ДИАПАЗОН 0, 5.10 S, AC/DC 220.240 V, 1НO+1НЗ, ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ, ДЛЯ МОНТАЖА НА КОНТАКТОРЫ ТИПОРАЗМЕР S0..S3

Купить 3RT19262FL21 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RT19262FL21

с электронной задержкой передний выключатель вспомогательных цепей Диапазон времени 0,5–10 с, 200–240 В AC/DC, 1 замыкающий контакт + 1 размыкающий контакт с задержкой отпускания, без сигнала управления для 3RT1

торговая марка изделия

SIRIUS

наименование изделия

вспомогательный выключатель

исполнение изделия

с задержкой возврата

наименование типа изделия

3RT19

Общие технические данные

типоразмер контактора комбинируемый корпоративный

S6...S12

компонент изделия полупроводниковый выход

Нет

дополнение изделия требуется дистанционное управление

Нет

дополнение изделия опциональный дистанционное управление

Нет

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

4 000 V

ударопрочность согласно МЭК 60068-2-27

11 g/15 мс

вибропрочность согласно МЭК 60068-2-6

10 … 55 Гц: 0,35 мм

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

регулируемое время

0,5 ... 10 s

относительная точность уставки относительно верхнего предела шкалы

15 %

мин. длительность включения

200 ms

время повторной готовности

150 ms

справочный идентификатор согласно МЭК 81346-2:2009

принцип действия

электронный

относительная воспроизводимость

1 %

Директива RoHS (дата)

07/01/2006

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

0,084 kg

Продуктивная функция

функция изделия соединение звезда - треугольник

Нет

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания 1 при переменном токе

● при 50 Гц

200 ... 240 V

● при 60 Гц

200 ... 240 V

частота оперативного напряжения питания 1

50 ... 60 Hz

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

Переключательная функция

функция коммутации

● с задержкой срабатывания

Нет

● с задержкой срабатывания/ безынерционный

Нет

● с проскальзыванием при замыкании

Нет

● с проскальзыванием при замыкании/ безынерционное

Нет

● с задержкой отпускания

Да

функция коммутации

● мигающий, симметричный, начало отсчета - пауза/ безынерционный

Нет

● мигающий, симметричный, начало отсчета - пауза

Нет

● мигающий, симметричный, начало отсчета - импульс/ безынерционный

Нет

● мигающий, симметричный, начало отсчета - импульс

Нет

● мигающий, асимметричный, начало отсчета - пауза

Нет

● мигающий, асимметричный, начало отсчета - импульс

Нет

функция коммутации

● с постоянной тактовой частотой, начало отсчета - импульс

Нет

● с постоянной тактовой частотой, начало отсчета - пауза

Нет

функция коммутации

● с переменной тактовой частотой, начало отсчета - импульс

Нет

● с переменной тактовой частотой, начало отсчета - пауза

Нет

функция коммутации

● соединение звезда - треугольник с функцией последействия

Нет

● соединение звезда - треугольник

Нет

функция коммутации с сигналом управления

● с дополнительной задержкой срабатывания

Нет

● с проскальзыванием при размыкании

Нет

● с проскальзыванием при размыкании/ безынерционное

Нет

● с задержкой отпускания

Нет

● с задержкой отпускания/ безынерционный

Нет

● с задержкой импульсов

Нет

● с задержкой импульсов/ безынерционный

Нет

● с формированием импульса

Нет

● с формированием импульса/ безынерционный

Нет

● с дополнительной задержкой срабатывания/ мгновенного действия

Нет

● с задержкой срабатывания/ отпускания

Нет

● с задержкой срабатывания/ с задержкой отпускания/ безынерционный

Нет

● с проскальзыванием при замыкании

Нет

● с проскальзыванием при замыкании/ безынерционное

Нет

функция коммутации реле с импульсными контактами с сигналом управления

● перезапускаемый при отключенном сигнале управления/ безынерционный

Нет

● перезапускаемый при включенном сигнале управления

Нет

● перезапускаемый при включенном сигнале управления/ безынерционный

Нет

● перезапускаемый при отключенном сигнале управления

Нет

исполнение соединения цепи управления потенциальный

Нет

защита от коротких замыканий

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gL/gG: 4 A

Вспомогательный контур

число размыкающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

число замыкающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

число переключающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-15

● макс.

3 A

рабочий ток вспомогательных контактов как размыкающий контакт при AC-15

● при 24 В

3 A

● при 250 В

3 A

рабочий ток вспомогательных контактов как замыкающий контакт при AC-15

● при 24 В

3 A

● при 250 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

Входы/ Выходы

функция изделия

● на релейных выходах переключение с задержкой/ мгновенно

Нет

● удерживающий

Нет

Электромагнитная совместимость

устойчивость к электромагнитным помехам согласно МЭК 61812-1

EN 61000-6-2

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ подключение к сети / 1 кВ подключение линии управления

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

Безопасность

категория согласно EN 954-1

нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

тип изоляции

Базовая изоляция

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Нет

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 – 4,0 мм²), 2 x (0,5 – 2,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (20 ... 14)

● для проводов американского калибра (AWG) многопроводной

2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 m²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 m²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

18 ... 14

● многопроводной

18 ... 14

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

втычной

высота

46 mm

ширина

33 mm

глубина

73 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 m

— назад

0 m

— вверх

0 m

— вниз

0 m

— вбок

0 m

● до заземленных компонентов

— вперед

0 m

— назад

0 m

— вверх

0 m

— вбок

0 m

— вниз

0 m

● до компонентов, находящихся под напряжением

— вперед

0 m

— назад

0 m

— вверх

0 m

— вниз

0 m

— вбок

0 m

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

относительная атмосферная влажность при эксплуатации

15 ... 95 %

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
EMV	Test Certificates		Maritime application
	Type Test Certificates/Test Report	Special Test Certificate
other			Railway
	Confirmation	Miscellaneous	Special Test Certificate
